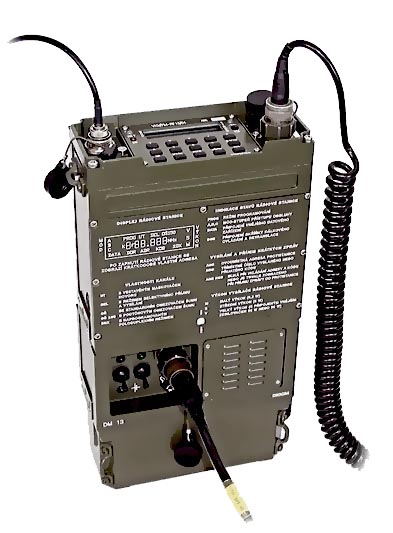

Souprava je určena pro rychlou zástavbu především do osobních vozidel. Zajišťuje všechny provozní vlastnosti přenosné radiostanice #RF13.02#. Mobilní doplněk umožňuje napájení soupravy z palubní sítě 12 V nebo 27 V, nabíjení zdrojové skříně a hlasitý odposlech přijímaného signálu. Při zástavbě do vozidel je použit rám pro soupravu s doplňkem DM13. Soupravu je možno provozovat i mimo vozidlo, napájení je přitom zajištěno ze zdrojové skříně.

PN (RN): 7005.000.02

Provozní vlastnosti
• zapnutí trvalého prosvětlení displeje radiostanice RF13 při napájení DM13 z palubní sítě
• napájení radiostanice RF13 z DM13 s možností hlasitého příposlechu přijímaného signálu z radiostanice RF13
• signalizace připojení na palubní síť, signalizace zapnutí hlasitého příposlechu
• nabíjení zdrojové skříně RF13.1 a signalizace přechodu do konzervačního nabíjení
• automatické odpojení hlasitého příposlechu při vypnutí radiostanice RF13
• použití radiostanice jako výnosné včetně doplňku DM13

Kmitočtový rozsah 30,000 MHz až 87,975 MHz
Vstupní impedance 50 Ω
Výstupní impedance 50 Ω
Kanálová rozteč 25 kHz
Počet pracovních kanálů 2320
Druh provozu simplexní nebo semiduplexní telefonie nebo přenos dat rychlostí až 16 kbit/s
Volba kanálů z klávesnice radiostanice nebo mikrotelefonu
Utajení hovoru přes vnitřní maskovač hovoru nebo vnitřní utajovač EU13.1
Modulace kmitočtová, max. zdvih 5,6 kHz
Výstupní vf výkon soupravy nastavitelný ve dvou stupních:
• snížený 0,2 W
• jmenovitý 5 W
Citlivost přijímače 0,5 μV při 12 dB SINAD
Pásmo efektivně přenášených kmitočtů úzkopásmové audio F3 300 Hz až 3400 Hz, širokopásmové audio 150 Hz až 9000 Hz
Úroveň modulačního signálu pro zdvih 4 kHz v provozu F3 100 mV, v provozu data 400 mV
Výstupní výkon nf zesilovače 1 W na reproduktoru s impedancí 6 Ω
Kmitočtový rozsah nf zesilovače 300 Hz až 3000 Hz v pásmu 6 dB
Napájecí napětí 10 V až 33 V
Maximální odebíraný proud max. 4,5 A při nap. napětí 12 V, max. 2,0 A při nap. napětí 27 V
Nabíjecí proud 400 mA ± 50 mA
Konzervační proud 30 mA ± 15 mA
Rozsah pracovních teplot -30 °C až +60 °C
Hmotnost soupravy max. 11 kg
Návod k obsluze RF13 2000.010.01
Krátký návod k obsluze RF13 2000.011.01
Návod k obsluze DM13 7005.010.01
Záznamník 6000002011
Technický list 6000002021
