AL13 - Anténa pásková 1,5 m
Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu je možné také použít pro radiostanici RF1302E, RF1302 nebo RF1301.

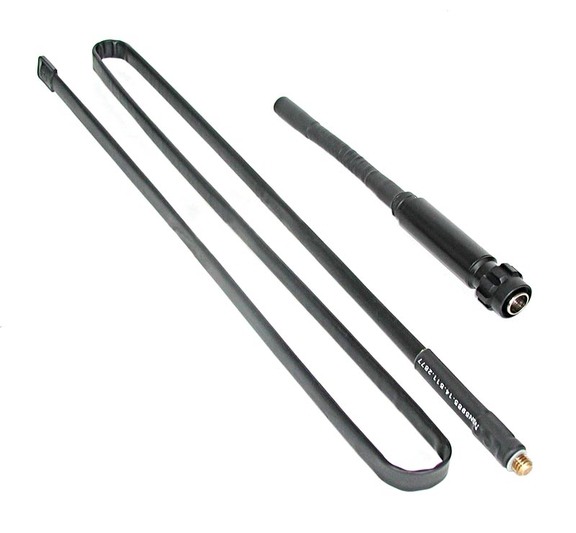

Vlastní anténa je tvořena ze dvou samostatných částí – anténního přizpůsobení a anténního zářiče. Anténní přizpůsobení je ve spodní části opatřeno příslušným konektorem s převlečnou maticí. Na horní části přizpůsobení je husí krk se závitovou vložkou. Anténní zářič je zhotoven z pružného ocelového pásku potaženého plastovou hadicí. Ocelový pásek umožňuje ohýbání antény v libovolném místě, minimální poloměr ohybu je 1 cm. Spodní část zářiče je ukončena šroubením pro mechanické spojení s anténním přizpůsobením.
Připojení antény k radiostanici BNC konektorem s převlečnou maticí zabezpečuje kvalitní mechanické a elektrické propojení. Tento osvědčený způsob spojení a také konstrukce zářiče se vyznačují vysokou mechanickou odolností při pohybu v členitém či zalesněném terénu a nebo při případných pádech stanice.
Konstrukce antény umožňuje složení na délku 0,3 m a tím i snadné uložení do brašen.
| Kmitočtový rozsah | 30 MHz až 88 MHz |
|---|---|
| Impedance | 50 Ω |
| PSV | max. 6 |
| Výkonová zatížitelnost | do 5 W |
| Vyzařovací diagram | všesměrový |
| Rozsah pracovních teplot | –30 °C až +60 °C |
| Délka páskového zářiče | 1,32 m |
| Hmotnost (včetně přizpůsobení) | 0,4 kg |
