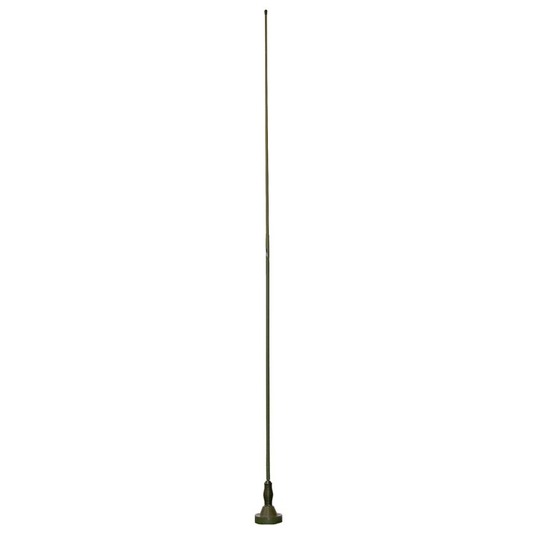

Anténa vozidlová VKV 2,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s vertikální polarizací. Anténu se doporučuje používat pro všechny soupravy mobilních radiostanic systému RF13, radiostanic R150M1 pro spojení v pásmu VKV a radiostanic RF13250E a RF13250 pro pásmo (30–108) MHz, tj. v pásmu VKV I. Anténa sestává z paty antény a anténního zářiče rozebíratelného na dvě části. Vyzařovací vlastnosti a mechanická konstrukce umožňují tuto anténu použít jako přímou náhradu za předchozí typy antén 2036.100.06 resp. 2036.100.17.
PN (RN): 2036.100.23, 2036.100.24
Poznámka
Montáž podle standardu UK/NATO u provedení 2036.100.23.
Montáž podle standardu US u provedení 2036.100.24.
| Kmitočtový rozsah | 30 MHz až 108 MHz |
|---|---|
| PSV | max. 3,5 |
| Jmenovitá impedance | 50 Ω |
| Výkonové zatížení | max. 100 W |
| Zisk | -4 dBi až +1 dBi |
| Výška antény | 2,6 m |
| Maximální hmotnost | 2,7 kg |
| Konektor | BNC (female) |
| Délka složeného zářiče | 1,27 m |
| Výška anténního dílu | 272 mm |
| Rozsah provozních teplot | -55 °C až +55 °C |
| Povrchová úprava | polyuretanový lak |
| Barevné provedení | olivová barva |
| Způsob montáže | |
| Standard UK/NATO | 3 nebo 6 šroubů M6 na kružnici 111 mm |
| Standard US | 4 šrouby M10 na kružnici 115 mm |
