RF13.8 - Anténa závěsná

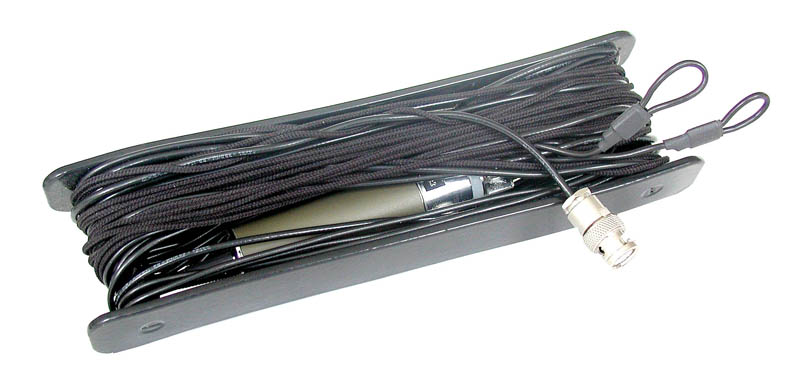

Závěsná anténa je určena k provozu radiostanice RF13 ze zákopů, v lesním porostu nebo v uzavřených objektech. Anténa je tvořena závěsem, zářičem z lanka o délce 2 m, impedančním přizpůsobovacím členem ve spodní části zářiče, dvěma protiváhami v délce 2,5 m a koaxiálním kabelem délky 5 m ukončeným konektorem BNC. Anténa je navinuta na navijáku ze slitiny hliníku. Hlavní předností závěsné antény je možnost vyššího umístění než v případě antény prutové a tím zvýšení dosahu na 15 km pro radiostanici RF13.
PN (RN): 2036.100.11
KČM: 0064681101065
NSN: 5985160024749
| Kmitočtové pásmo | 30 MHz až 88 MHz |
|---|---|
| Impedance | 50 Ω |
| PSV | max. 4 |
| Výkonová zatížitelnost | 12,6 W (10 W + 1 dB) |
| Vyzařovací diagram | všesměrový s vertikální polarizací |
| Anténní výstup | vidlice BNC |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Délka zářiče | 2 m |
| Délka napájecího kabelu | 5 m |
| Hmotnost | 0,5 kg |
