RF1305 - Mobilní souprava pro hlídková vozidla

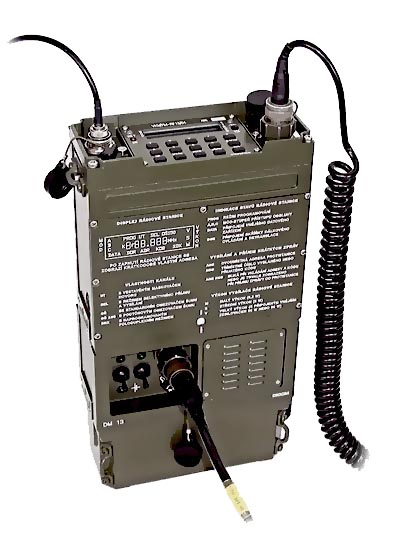

Souprava je určena pro rychlou zástavbu především do osobních vozidel. Zajišťuje všechny provozní vlastnosti přenosné radiostanice RF13. Mobilní doplněk umožňuje napájení soupravy z palubní sítě 12 V nebo 27 V, nabíjení zdrojové skříně a hlasitý odposlech přijímaného signálu. Při zástavbě do vozidel je použit rám pro soupravu s doplňkem DM13. Soupravu je možno provozovat i mimo vozidlo, napájení je přitom zajištěno ze zdrojové skříně.
Provozní vlastnosti
• zapnutí trvalého prosvětlení displeje radiostanice RF13 při napájení DM13 z palubní sítě
• napájení radiostanice RF13 z DM13 s možností hlasitého příposlechu přijímaného signálu z radiostanice RF13
• signalizace připojení na palubní síť, signalizace zapnutí hlasitého příposlechu
• nabíjení zdrojové skříně RF13.1 a signalizace přechodu do konzervačního nabíjení
• automatické odpojení hlasitého příposlechu při vypnutí radiostanice RF13
• použití radiostanice jako výnosné včetně doplňku DM13
| Kmitočtový rozsah | 30,000 MHz až 87,975 MHz |
|---|---|
| Vstupní impedance | 50 Ω |
| Výstupní impedance | 50 Ω |
| Kanálová rozteč | 25 kHz |
| Počet pracovních kanálů | 2320 |
| Druh provozu | simplexní nebo semiduplexní telefonie nebo přenos dat rychlostí až 16 kbit/s |
| Volba kanálů | z klávesnice radiostanice nebo mikrotelefonu |
| Utajení hovoru | přes vnitřní maskovač hovoru nebo vnitřní utajovač EU13.1 |
| Modulace | kmitočtová, max. zdvih 5,6 kHz |
| Výstupní vf výkon soupravy nastavitelný ve dvou stupních: | |
| • snížený | 0,2 W |
| • jmenovitý | 5 W |
| Citlivost přijímače | 0,5 μV při 12 dB SINAD |
| Pásmo efektivně přenášených kmitočtů | úzkopásmové audio F3 300 Hz až 3400 Hz, širokopásmové audio 150 Hz až 9000 Hz |
| Úroveň modulačního signálu pro zdvih 4 kHz | v provozu F3 100 mV, v provozu data 400 mV |
| Výstupní výkon nf zesilovače | 1 W na reproduktoru s impedancí 6 Ω |
| Kmitočtový rozsah nf zesilovače | 300 Hz až 3000 Hz v pásmu 6 dB |
| Napájecí napětí | 10 V až 33 V |
| Maximální odebíraný proud | max. 4,5 A při nap. napětí 12 V, max. 2,0 A při nap. napětí 27 V |
| Nabíjecí proud | 400 mA ± 50 mA |
| Konzervační proud | 30 mA ± 15 mA |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Hmotnost soupravy | max. 11 kg |
| Návod k obsluze RF13 | 2000.010.01 |
|---|---|
| Krátký návod k obsluze RF13 | 2000.011.01 |
| Návod k obsluze DM13 | 7005.010.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
Rám
Rám je určen pro odpruženou zástavbu do mobilního prostředku pomocí 4 šroubů M8. Rám umožňuje uchycení sestavy radi- ostanice RF13...
RF13 - Radiostanice
Radiostanice RF13 s vestavěným maskovačem řeči je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení.
RF13.1 - Zdrojová skříň
Napájení přenosné radiostanice RF13. Obsahuje kompaktní sadu rychlonabíjecích NiCd akumulátorů. Ve skříni je vestavěn kontrolní elektronický obvod stavu baterie. Test...
DM13 - Mobilní doplněk
Pro mobilní soupravu RF1305 o výstupním výkonu 5 W. Doplněk se vkládá mezi radiostanici RF13 a zdrojovou skříň. K palubní...
RF13.2 - Mikrotelefon s ovládáním
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| Rám | 7013.100.01 | 0064742301391 | 5975160034640 | |
| RF13 | Radiostanice | 2000.100.02 | 0061600202216 | 5820160015663 |
| RF13.1 | Zdrojová skříň | 7000.100.01 | 0063821000703 | 6130160020367 |
| DM13 | Mobilní doplněk | 7005.100.01 | 0064241003972 | 6130160041879 |
| RF13.2 | Mikrotelefon s ovládáním | 2022.100.01 | 0064333000661 | 5965160034636 |
| Kabel napájecí | 1050.101.01 | 0064301010513 | 5995160034135 |
Anténa vozidlová VKV 1,88 m
Je určena pro pevnou montáž na vozidla s kovovou karoserií. Charakteristickým rysem antény je velmi úzký profil anténního zářiče, což...
Anténa vozidlová VKV 2,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
RF13.3 - Mikrotelefon bez ovládání
Úchyt mikrotelefonu
PK1302 - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k radiostanicím RF13, RF1301, RF1302, RF1302E a RF13250 a zcela...
Náhlavní soupravy řady RF
Náhlavní soupravy řady RF jsou určeny pro radiostanice systémů RF13 a RF20.
AS1301 - Anténa pásková 0,5 m
Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301 na krátké vzdálenosti. Tuto anténu je možné také použít pro radiostanici RF13...
AL13 - Anténa pásková 1,5 m
Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu...
RF13.8 - Anténa závěsná
Závěsná anténa je určena k provozu radiostanice RF13 ze zákopů, v lesním porostu nebo v uzavřených objektech. Anténa je tvořena...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| Anténa vozidlová VKV 1,88 m | 2036.100.40 | |||
| Anténa vozidlová VKV 2,6 m | 2036.100.23, 2036.100.24 | |||
| RF13.3 | Mikrotelefon bez ovládání | 2022.100.51 | 0064333000731 | 5965160034142 |
| Úchyt mikrotelefonu | 2026.700.01 | 0064662900760 | 5965160034225 | |
| PK1302 | Souprava plnicího zařízení | 2320.000.20 | 0067100047544 | 5820160049721 |
| Lehký plátěný obal | 2000.118.01 | 0064722003213 | 5820160034145 | |
| Kabel anténní 3 m | 2011.904.01 | 0064301010443 | 5995160034134 | |
| Kabel anténní 10 m | 2011.904.02 | 0064301010924 | 5995160020406 | |
| Náhlavní soupravy řady RF | ||||
| AS1301 | Anténa pásková 0,5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL13 | Anténa pásková 1,5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.8 | Anténa závěsná | 2036.100.11 | 0064681101065 | 5985160024749 |
| Prodlužovací kabel | 6000001104 | 0064301010948 | 5995160034140 | |
| Brašna pro přenosnou soupravu | 2000.116.01 | 0064725000806 | 5820160034146 | |
| Nosný popruh | 2000.117.01 | 0064701000990 | 5820160034144 | |
| Sada záložních dílů | 2000.110.03 | 0064751000755 | 5820160021957 |
