RF20M - Mobilní souprava

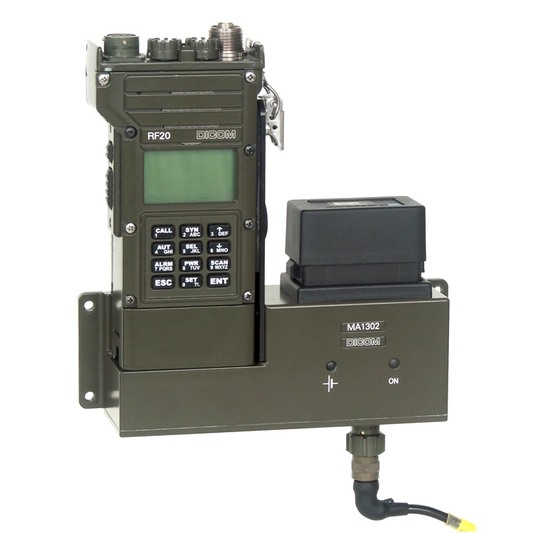

Soupravu tvoří radiostanice RF20, doplněk pro vozidla MA1302 a další příslušenství pro zajištění spolehlivého provozu. Souprava je určena pro nasazení v kolových mobilních prostředcích s použitím vnější antény umístěné na karoserii vozidla. Souprava může být napájena z palubní sítě vozidla 12 V nebo 27 V. Ruční EPM radiostanice RF20 je přenosná radiostanice pro spojení v pásmu krátkých a velmi krátkých vln na taktickém stupni u všech druhů vojsk. Doplněk MA1302 umožňuje napájení radiostanice a nabíjení zdrojové skříně.
Podrobné informace o ruční EPM radiostanici RF20, doplňku MA1302, všech dalších komponentech soupravy a rozšiřujícím příslušenství jsou uvedeny na stránkách jednotlivých zařízení.
| Návod k obsluze RF20 | 2300.010.02 |
|---|---|
| Krátký návod k obsluze RF20 | 2300.011.02 |
| Návod k obsluze MA1302 | 7018.010.21 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF20 - Ruční EPM radiostanice
Ruční vícepásmová EPM radiostanice RF20 se zvýšenou odolností proti radioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk.
- rozsah vlastností typický pro ruční radiostanice systému RF20
MA1302 - Doplněk pro vozidla
Doplněk pro vozidla MA1302 umožňuje napájení radiostanic RF1302E nebo RF1302 a nabíjení zdrojové skříně této stanice v mobilních prostředcích s...
LP1302 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava čtyř LiIon článků s ochrannými a diagnostickými obvody a displejem zobrazujícím stav nabití akumulátorů.
- kapacita 3,6 Ah
Anténa vozidlová VKV 1,88 m
Je určena pro pevnou montáž na vozidla s kovovou karoserií. Charakteristickým rysem antény je velmi úzký profil anténního zářiče, což...
RM1301 - Ruční mikrofon s reproduktorem
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF20 | Ruční EPM radiostanice | 2300.100.10 | ||
| MA1302 | Doplněk pro vozidla | 7018.100.21 | ||
| LP1302 | Zdrojová skříň | 7029.100.02 | ||
| Kabel napájecí | 1050.125.01 | 0209906100700 | 6150160055167 | |
| Anténa vozidlová VKV 1,88 m | 2036.100.40 | |||
| RM1301 | Ruční mikrofon s reproduktorem | 2009.100.01 | 0064332001036 | 5965160024751 |
LP20 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava šesti LiIon článků s ochranným a diagnostickým obvodem. Diagnostický obvod je opatřen displejem zobrazujícím stav nabití akumulátorů.
- kapacita 6,7 Ah
PP20 - Držák baterií
Držák baterií PP20 lze použít místo nabíjitelných zdrojových skříní LP1302 nebo LP20 rádiového systému RF20.
V držáku je prostor pro...
NU1302 - Souprava nabíječe univerzálního
Soupravu tvoří nabíječ univerzální NU1302 a další příslušenství pro zajištění spolehlivého provozu. Nabíječ je určen pro nabíjení a vybíjení maximálně...
NM1302 - Souprava nabíječe mobilního
Soupravu tvoří nabíječ mobilní NM1302 a další příslušenství pro zajištění spolehlivého provozu. Nabíječ NM1302 je určen pro nabíjení zdrojových skříní...
PC20 - Kompletační seznam malého síťového nabíječe
Anténa vozidlová VKV 2,6 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
AS1301 - Anténa pásková 0,5 m
Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301 na krátké vzdálenosti. Tuto anténu je možné také použít pro radiostanici RF13...
AL1301 - Anténa pásková 1,1 m
Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301. Tuto anténu je možné také použít pro radiostanici RF13. Vlastní anténa je...
PD13 - Anténa dlouhodrátová
RF13.8 - Anténa závěsná
Závěsná anténa je určena k provozu radiostanice RF13 ze zákopů, v lesním porostu nebo v uzavřených objektech. Anténa je tvořena...
AL13 - Anténa pásková 1,5 m
Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu...
RM20 - Ruční mikrofon s ovládáním
Ruční mikrofon s ovládáním je určen k ovládání ruční radiostanice RF1302E. Kromě základní funkce odposlechu rádiového kanálu, zaklíčování radiostanice a hlasové modulace umožňuje volbu kanálu a skokovou změnu hlasitosti odposlechu.
- 10pinový konektor MESIT defence
Úchyt mikrotelefonu
PK20 - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k radiostanicím RF13, RF1301, RF20 a RF2050.
GPR23 - Přijímač GPS pro rádiový systém RF20
Prostřednictvím přijímače GPR23 lze získat navigační údaje, tj. informace o poloze a čase ze systému NAVSTAR. Přijímač GPR23, tvoři kompaktní...
Kabel pro příslušenství
Kabel datový (RS232C)
CD pro konfiguraci modemu
Aplikace ModEx (Modem Expert) je univerzální konfigurační nástroj pro nastavení síťových rádiových modemů (podle MIL-STD188-220). ModEx je určen pro zaškolenou...
Náhlavní soupravy řady RF
Náhlavní soupravy řady RF jsou určeny pro radiostanice systémů RF13 a RF20.
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| LP20 | Zdrojová skříň | 7029.100.11, 7029.100.13 | ||
| PP20 | Držák baterií | 7029.100.50 | ||
| NU1302 | Souprava nabíječe univerzálního | 7027.000.01 | 0299012011670 | 6130160048118 |
| NM1302 | Souprava nabíječe mobilního | 7028.000.01 | 0299012011694 | 6130160048120 |
| PC20 | Kompletační seznam malého síťového nabíječe | 7046.000.11 | ||
| Anténa vozidlová VKV 2,6 m | 2036.100.23, 2036.100.24 | |||
| AS1301 | Anténa pásková 0,5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL1301 | Anténa pásková 1,1 m | 2037.100.01 | 0064681101236 | 5985160015375 |
| PD13 | Anténa dlouhodrátová | 2036.100.10 | 0064681101577 | 5985160038730 |
| RF13.8 | Anténa závěsná | 2036.100.11 | 0064681101065 | 5985160024749 |
| AL13 | Anténa pásková 1,5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RM20 | Ruční mikrofon s ovládáním | 2313.100.01 | ||
| Úchyt mikrotelefonu | 2026.700.01 | 0064662900760 | 5965160034225 | |
| PK20 | Souprava plnicího zařízení | 2320.000.02 | ||
| GPR23 | Přijímač GPS pro rádiový systém RF20 | 2332.100.01 | ||
| Kabel pro příslušenství | 1050.312.23 | |||
| Brašna lehká | 6000010032 | 0067100045353 | 5820160044342 | |
| Brašna zdroje | 7020.116.01 | 0064725000813 | 5895160015377 | |
| Kabel anténní 3 m | 2011.904.01 | 0064301010443 | 5995160034134 | |
| Kabel anténní 10 m | 2011.904.02 | 0064301010924 | 5995160020406 | |
| Kabel datový (USB) | 1050.285.01 | 0067100044514 | 5995160043005 | |
| Kabel datový (RS232C) | 1050.285.02 | |||
| CD pro konfiguraci modemu | 2025.500.51 | |||
| Náhlavní soupravy řady RF |
