RX2050 - EPM přijímač

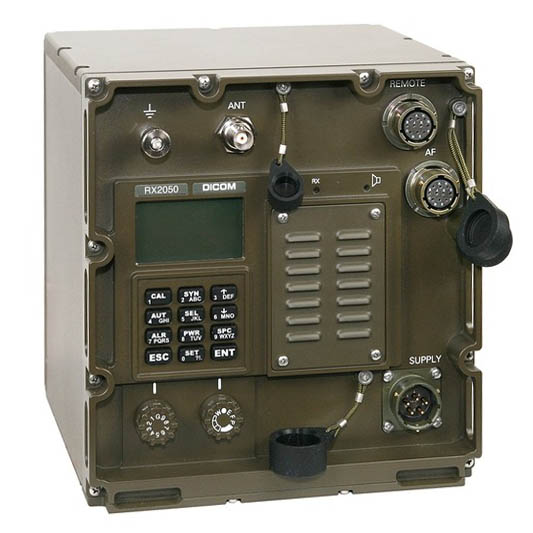

Přijímač RX2050 je zařízení určené pro zástavbu do mobilních prostředků. Zabezpečuje příjem vysokofrekvenčních signálů od radiostanic pracujících na pevném kmitočtu v pásmu 25 MHz až 146 MHz. Požadavky na modulaci radiostanic v pásmu 30 MHz až 108 MHz musí plnit standard STANAG 4204. V ostatních pásmech je přijímač způsobilý k příjmu signálů od radiostanice RF13250E, popř. jiných radiostanic, které jsou z hlediska modulace na těchto kmitočtech kompatibilní s radiostanicí RF13250E. Přijímač RX2050 současně umožňuje příjem signálů v módu se skokovou změnou kmitočtu, který je plně slučitelný s módy radiostanic RF13250E, RF1302E. Součástí přijímače je účinný co-site filtr, který umožňuje současný provoz přijímače RX2050 s radiostanicemi RF13250E na jednom vozidle v pracovním pásmu 30 MHz až 90 MHz. Podmínkou slučitelného provozu je vzdálenost doporučených typů vozidlových antén min. 1,5 m a rozdílným přijímacím a vysílacím kmitočtem min. 10 %. Přijímač RX2050 není určen pro přenos dat.
a) ve všech druzích provozu
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE);
• programování provozními daty prostřednictvím externího zařízení;
• nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC;
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice;
• prosvětlení displeje a klávesnice;
• nastavení kontrastu displeje;
• signalizace příjmu signálu na pracovním kanále LED na panelu radiostanice;
• provoz šeptem se sníženým výstupním nízkofrekvenčním výkonem;
• hlasitý odposlech přijímaného signálu s regulací hlasitosti a signalizací odposlechu pomocí LED;
• zobrazení servisních informací – firmware;
• dálkové ovládání přijímače přes konektor REMOTE přes komunikační linku RS232 nebo RS485 pomocí protokolu PRC20;
• jednoduchý způsob ovládání.
b) při provozu na pevném kmitočtu
• předvolba max. 10 kanálů z celého kmitočtového rozsahu 25 MHz až 145,9875 MHz, počet předvolených kanálů snížen při obsazení sítěmi FH;
• simplexní příjem;
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKVII pouze signálový);
• příjem přes vnitřní maskovač slučitelný s RF13, RF1302E, RF13250E;
• příjem krátkých kódových zpráv – FLASH s identifikací protistanice;
• programování parametrů kanálu z klávesnice;
• prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech;
• nastavení pracovního kmitočtu po krocích 6,25 kHz, 8,33 kHz, 25 kHz nebo 1 MHz.
c) při provozu FH
• předvolba max. 6 sítí;
• provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz;
• zabezpečený provoz TRANSEC a utajený provoz COMSEC;
• kompatibilita provozu s radiostanicemi RF1302E, RF13250E, RF23, RF2350;
• monitorování kmitočtů HLC, HLG a 121,500 MHz (HLA);
• volitelný provozní mód kmitočtového skákání – FH, DFF, FCS a MIX přechodem na příjem HLC, HLG nebo HLA;
• příjem varovného hlášení ke všem účastníkům sítě;
• selektivní příjem komunikace od radiostanice MASTER;
• příjem krátkých textových zpráv s maximální délkou 156 znaků;
• vypnutí INTERLEAVING pro komunikaci na hranici spojení.
| ZÁKLADNÍ PARAMETRY | |
|---|---|
| Rozsah pracovních kmitočtů | 25 MHz až 145,9875 MHz |
| Jmenovitá vstupní impedance | 50 Ω |
| Kmitočtová podpásma | |
| KV | 25 MHz až 29,975 MHz |
| VKV I | 30 MHz až 108 MHz |
| VKV II | 117,975 až 140 MHz |
| VKV III | 140,025 až 145,9875 MHz |
| Druh přijímané modulace | |
| KV | F3E (FM) |
| VKV I | F3E (FM) |
| VKV II | A3E (AM) |
| VKV III | F3E (FM) |
| Kanálová rozteč | |
| KV | 25 kHz |
| VKV I | 25 kHz; 12,5 kHz; 6,25 kHz |
| VKV II | 25 kHz; 8,33 kHz |
| VKV III | 25 kHz; 12,5 kHz |
| Počet pracovních kanálů pro kanálovou rozteč 25 kHz | |
| KV | 200 |
| VKV I | 3121 |
| VKV II | 882 |
| VKV III | 239 |
| Počet přednastavitelných kanálů | max. 10 |
| Počet kanálů se skokovou změnou kmitočtu | max. 6 |
| PARAMETRY PŘIJÍMAČE | |
| Citlivost přijímače | |
| 25 MHz až 29,975 MHz | 0,6 μV |
| 30 MHz až 90 MHz | 0,7 μV |
| 90,00625 MHz až 108 MHz | 0,5 μV |
| 117,975 MHz až 140 MHz | 0,5 μV |
| 140,025 MHz až 145,9875 MHz | 0,5 μV |
| Dynamická dvousignálová selektivita pro sousední kanál | min. 57 dB |
| Potlačení mezifrekvenčních kmitočtů | min. 80 dB |
| Potlačení zrcadlových kmitočtů | min. 60 dB |
| Potlačení nežádoucích příjmů při rozladění > 10 % od pracovního kmitočtu | min. 70 dB |
| PARAMETRY NÍZKOFREKVENČNÍHO VÝSTUPU | |
| Pásmo efektivně přenášených kmitočtů | |
| úzkopásmové audio | 300 Hz až 3000 Hz |
| širokopásmové audio | 20 Hz až 11000 Hz |
| Nízkofrekvenční úrovně na konektoru AF | |
| úzkopásmové audio | min. 200 mW, nastavitelná úroveň do zátěže 8 Ω |
| úzkopásmové audio | min. 775 mV, konstantní úroveň do zátěže 600 Ω |
| širokopásmové audio | 1000 mV, konstantní úroveň do zátěže 600 Ω |
| Akustický tlak vestavěného reproduktoru | min. 85 dB při maximální hlasitosti |
| Činitel nelineárního zkreslení | max. 10 % |
| PARAMETRY NAPÁJENÍ | |
| Jmenovité napájecí napětí | 12 V nebo 24 V |
| Rozsah mezních napájecích napětí | 10 V až 33 V |
| Maximální odběr | 0,625 A při napětí 24 V |
| 1,25 A při napětí 12 V | |
| Odběr při udržování synchronizace | max. 0,015 A ze záložního zdroje 24 V |
| PARAMETRY PRO SPECIÁLNÍ MÓDY PROVOZU | |
| Rozsah pracovních kmitočtů v módech FH | 30 MHz až 87,975 MHz |
| Počet monitorovaných kmitočtů v módech FH | 3 (dva programovatelné, třetí 121,5 MHz) |
| Módy kmitočtového skákání | |
| FH | secure frequency hopping |
| DFF | secure digital fixed frequency |
| FCS | secure free channel search |
| MIX | mix mode FH + FCS |
| Doba počáteční synchronizace | max. 5 s |
| Doba držení synchronizace | 48 hod. |
| Doba držení synchronizace při odpojení napájecího napětí | 50 s |
| Min. počet provozních kmitočtů módu FH | 1 |
| Rychlost skákání | 100 skoků/s |
| MECHANICKÉ PARAMETRY | |
| Maximální rozměry | 184 mm x 196 mm x 175 mm [š x v x h] |
| Maximální hmotnost | max. 6,5 kg |
| Odolnosti zařízení | |
| Rozsah pracovních teplot | -40° C až +70 °C |
| Mechanické a klimatické odolnosti | dle MIL-STD-810E |
| EMC odolnost | dle MIL-STD-461E |
| Odolnost napájecí síti | dle MIL-STD-1275B |
| Návod k obsluze RX2050 | 2310.010.83 |
|---|---|
| Krátký návod k obsluze RF13250E | 2310.011.13 |
RX2050 - Souprava EPM přijímače
Soupravu tvoří EPM přijímač RX2050 a další příslušenství pro zajištění spolehlivého provozu.
Podrobné informace o EPM přijímači RX2050 a všech...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RX2050 | Souprava EPM přijímače | 2310.000.83 |
