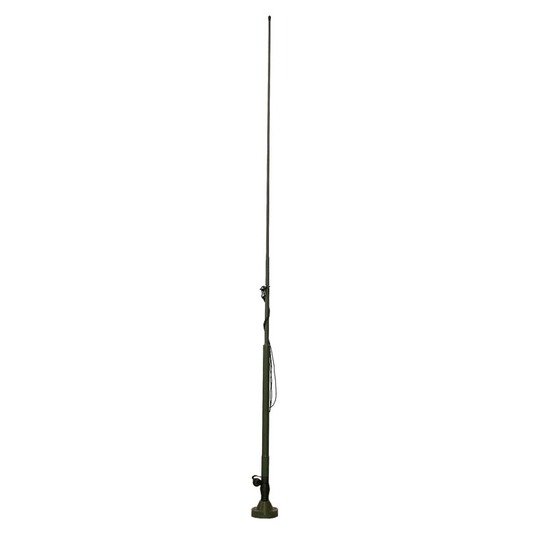

Anténa vozidlová VKV/UKV 2,7 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s vertikální polarizací. Širokopásmová anténa může být používána pro všechny typy radiostanic pracujících v pásmu VKV/UKV tj. řady RF13, RF13250E, RF13250, R150M1. Tuto anténu se doporučuje používat v takových zástavbách, kde se předpokládá provoz v celém pracovním pásmu antény a tam, kde není možno použít více úzkopásmových antén. Anténa sestává z paty antény a anténního zářiče rozebíratelného na dvě části. Součástí anténního zářiče je stahovací šňůra sloužící k jeho sklopení. Anténa uvnitř je konstruována jako do středu napájený dipól kombinovaný s prutovou anténou, čímž je dosaženo širokopásmovosti. Vyzařovací vlastnosti a mechanická konstrukce umožňují tuto anténu použít jako přímou náhradu za předchozí typ antény 2036.100.19.
| Kmitočtový rozsah | 30 MHz až 512 MHz |
|---|---|
| PSV | max. 6, typ. 3,5 |
| Jmenovitá impedance | 50 Ω |
| Výkonové zatížení | max. 50 W |
| Zisk | -18 dBi až +3 dBi, typ. -3 dBi |
| Výška antény | 2,7 m |
| Maximální hmotnost | 3,75 kg |
| Konektor | BNC (female) |
| Délka zářiče | 1,13/1,45 m |
| Výška paty antény | 245 mm (včetně krytky) |
| Rozsah provozních teplot | -55 °C až +71 °C |
| Povrchová úprava | polyuretanový lak |
| Barevné provedení | olivová barva |
| Způsob montáže Standard NATO | 3 nebo 6 šroubů M6 na kružnici 111 mm |
