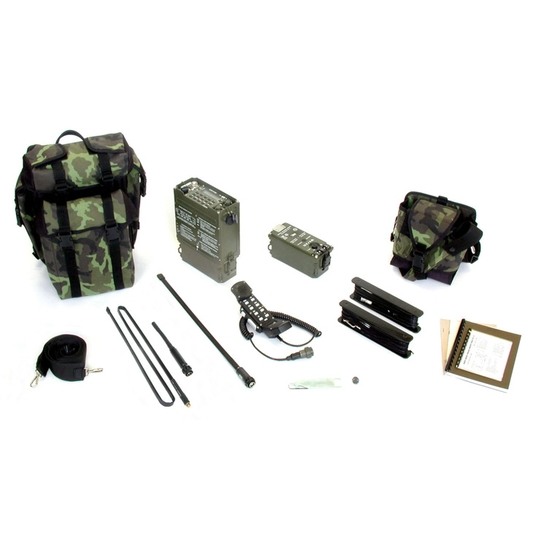

RF13 - Souprava radiostanice
Souprava přenosné radiostanice je určena pro vedení rádiového fonického nebo datového provozu v kmitočtovém pásmu 30 MHz až 88 MHz. Dále umožňuje posílání krátkých kódových zpráv, selektivní komunikaci, předvolbu až 9 kanálů, automatické prohledávání po předvolených kanálech.
| Kmitočtový rozsah | 30,00 MHz až 87,975 MHz |
|---|---|
| Kanálová rozteč | 25 kHz |
| Počet pracovních kanálů | 2320 |
| Volba kanálů | z klávesnice |
| Druh provozu | simplexní nebo poloduplexní telefonie; přenos dat rychlostí až 16 kbit/s |
| Modulace | kmitočtová, max. zdvih 5,6 kHz |
| Výkon vysílače | |
| jmenovitý | 5 W (+1,5 dB/-1 dB) |
| snížený | 0,2 W (± 2 dB) |
| Citlivost přijímače | lepší než 0,5 µV při 12 dB SINAD |
| Pásmo efektivně přenášených kmitočtů rádiovým spojem | pro provoz F3 300 Hz až 3400 Hz |
| pro přenos dat 150 Hz až 9000 Hz | |
| Nízkofrekvenční výkon | |
| regulovatelný | min. 200 mW |
| na zátěži | 4 W |
| Jmenovité napájecí napětí | 12 V |
| Mezní napájecí napětí | 10 V až 15 V |
| Doba provozu ze zdrojové skříně RF13.1 | min. 14 hodin při poměru dob vysílání : příjem : pohotovost /1 : 1 : 10/ a jmenovitém výkonu vysílače |
| Odběr proudu | |
| v režimu vysílání při jmenovitém výkonu | max. 2 A |
| v režimu vysílání při sníženém výkonu | max. 0,6 A |
| v režimu příjem | max. 0,2 A |
| v režimu pohotovost | max. 0,12 A |
| Průměrné dosahy ve středně zvlněném a zalesněném terénu při jmenovitém výkonu: | |
| - s páskovou anténou 0,5 m | 1 km |
| - s páskovou anténou 1,5 m | 8 km |
| - se závěsnou anténou | 15 km |
| - se směrovou dlouhodrátovou anténou délky 30 m | 15 km |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Rozměr vlastní radiostanice se zdrojovou skříní | 82,5 mm x 204,5 mm x 254 mm |
| Rozměry úplné přenosné soupravy v brašně | 250 mm x 380 mm x 450 mm |
| Hmotnost vlastní radiostanice | max. 2,7 kg (bez zdroje a příslušenství) |
| Hmotnost zdrojové skříně | max. 2,5 kg |
| Hmotnost úplné přenosné soupravy v brašně včetně rezervního zdroje | < 11,5 kg |
| Návod k obsluze RF13 | 2000.010.01 |
|---|---|
| krátký návod k obsluze RF13 | 2000.011.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF13 - Radiostanice
Radiostanice RF13 (varianta bez maskovače) je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení. Přenáší a obsluhuje ji...
RF13.1 - Zdrojová skříň
Napájení přenosné radiostanice RF13. Obsahuje kompaktní sadu rychlonabíjecích NiCd akumulátorů. Ve skříni je vestavěn kontrolní elektronický obvod stavu baterie. Test...
AS1301 - Anténa pásková 0,5 m
Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301 na krátké vzdálenosti. Tuto anténu je možné také použít pro radiostanici RF13...
AL13 - Anténa pásková 1,5 m
Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu...
RF13.8 - Anténa závěsná
Závěsná anténa je určena k provozu radiostanice RF13 ze zákopů, v lesním porostu nebo v uzavřených objektech. Anténa je tvořena...
RF13.2 - Mikrotelefon s ovládáním
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF13 | Radiostanice | 2000.100.01 | 0061600201213 | 5820160015666 |
| RF13.1 | Zdrojová skříň | 7000.100.01 | 0063821000703 | 6130160020367 |
| AS1301 | Anténa pásková 0,5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| AL13 | Anténa pásková 1,5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.8 | Anténa závěsná | 2036.100.11 | 0064681101065 | 5985160024749 |
| RF13.2 | Mikrotelefon s ovládáním | 2022.100.01 | 0064333000661 | 5965160034636 |
| Brašna pro přenosnou soupravu | 2000.116.01 | 0064725000806 | 5820160034146 | |
| Lehký plátěný obal | 2000.118.01 | 0064722003213 | 5820160034145 | |
| Nosný popruh | 2000.117.01 | 0064701000990 | 5820160034144 | |
| Prodlužovací kabel | 6000001104 | 0064301010948 | 5995160034140 | |
| Sada záložních dílů | 2000.110.03 | 0064751000755 | 5820160021957 |
