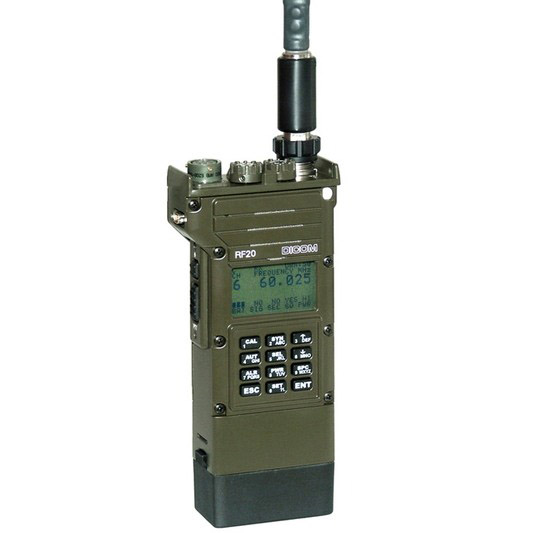

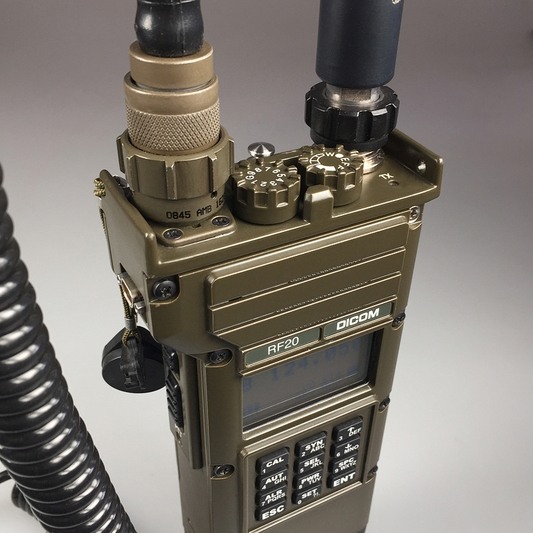

PN (RN): 2300.100.10

a) ve všech druzích provozu
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE);
• programování provozními daty prostřednictvím externího zařízení;
• nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC;
• odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKV III je (1750 ± 25) Hz;
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice;

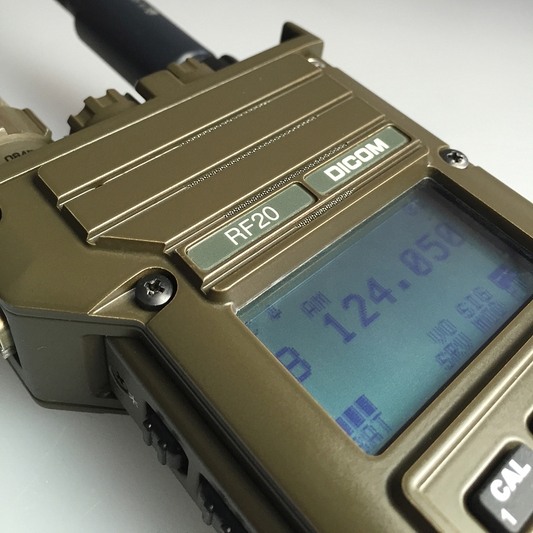

• aktivace prosvětlení displeje a klávesnice;
• nastavení kontrastu displeje;
• signalizace velikosti napětí zdrojové skříně;
• signalizace nastaveného vysílacího výkonu na displeji, indikace vysílání pomocí LED na horním panelu;
• provoz „pouze příjem" s potlačením vysílání;
• provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem;
• automatický přechod ze zvýšeného výkonu na jmenovitý při poklesu napájecího napětí;
• zobrazení servisních informací – firmware;
• zobrazení polohy, rychlosti a času na LCD s připojeným přijímačem GPR23;

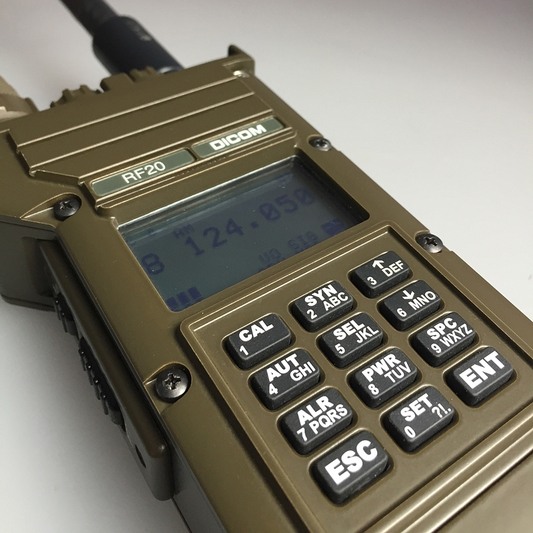

• jednoduchý způsob ovládání;

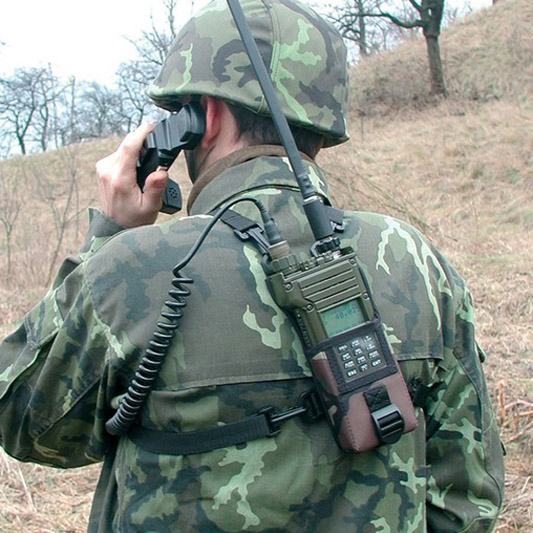

• možnost použití brašen pro modulární nosný systém;
• dálkové ovládání radiostanice pomocí protokolu PRC20.

b) při provozu na pevném kmitočtu
• předvolba max. 10 kanálů z celého kmitočtového rozsahu, počet předvolených kanálů snížen při obsazení sítěmi FH;
• simplexní nebo semiduplexní provoz;
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKVII pouze signálový);
• fónický provoz přes vnitřní maskovač slučitelný s RF13, RF1302, RF13250 a RF1301 v pásmech FM;
• vysílání a příjem krátkých kódových zpráv – FLASH s identifikací protistanice;
• programování parametrů kanálu z klávesnice;
• prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech;
• přenos dat dle MIL-STD-188-220 (NET);
• nastavení pracovního kmitočtu po krocích 1 MHz, 25 kHz, 8,33 kHz a 6,25 kHz;
• přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2.

c) při provozu FH
• předvolba max. 6 sítí;
• provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz;
• zabezpečený provoz TRANSEC a utajený provoz COMSEC;
• simplexní nebo semiduplexní provoz se skokovou změnou kmitočtu;
• kompatibilita provozu s radiostanicemi RF1302E, RF1302, RF13250 a radiostanicemi rádiového systému R150M v režimu SECOM-P na simplexním kanále a s RF2050 a RX2050 na simplexním a semiduplexním kanále;
• volitelný provozní mód kmitočtového skákání – FH, DFF, FCS a MIX s rychlým přechodem na HLC nebo HLG, popř. HLA;
• komunikace na kanále se spojitou nosnou;
• isofrekvenční mód provozu;
• navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG;
• monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním;
• pozdější vstup do sítě s vyžádáním synchronizace;
• změna řídící stanice podle situace v síti;
• odeslání varovného hlášení ke všem účastníkům sítě;
• prověření vzájemné autorizace;
• selektivní komunikace MASTER s vybranou podřízenou stanicí;
• odeslání a příjem krátkých textových zpráv s maximální délkou 156 znaků;
• příprava, uložení a vyvolání až 10 krátkých textových zpráv;
• upozornění na ukončení vysílání BREAK IN;
• vypnutí INTERLEAVING pro komunikaci na hranici spojení;
• přenos dat s nastavitelnou uživatelskou rychlostí přenosu dat – 7100 bit/s, 4800 bit/s a 2400 bit/s (P2P);
• přenos dat dle MIL-STD-188-220 (NET);
• G-track, odesílání polohových hlášení rádiovým kanálem (s připojeným přijímačem GPR23);
• odeslání vlastní polohy formou SMS zprávy (s připojeným přijímačem GPR23).

Kmitočtový rozsah 25,0000 MHz až 145,9875 MHz
Jmenovitá vstupní/výstupní impedance 50 Ω
Kmitočtová pásma
KV 25,000 MHz až 29,975 MHz
VKV I 30,000 MHz až 108,000 MHz
VKV II 117,975 MHz až 140,000 MHz
VKV III 140,025 MHz až 145,9875 MHz
Druh modulace
KV FM
VKV I FM
VKV II AM
VKV III FM
Kanálová rozteč
KV 25 kHz
VKV I 25 kHz; 12,5 kHz; 6,25 kHz
VKV II 25 kHz; 8,33 kHz
VKV III 25 kHz; 12,5 kHz
Počet pracovních kanálů při rozteči 25 kHz
KV 200
VKV I 3121
VKV II 882
VKV III 239
Počet nastavitelných kanálů 10
Počet monitorovaných kanálů ve všech speciálních módech provozu 3 (dva nastavitelné, třetí pevný – 121,500 MHz)
Maximální počet programovatelných sítí 6
Jmenovité napájecí napětí 7,2 V
Mezní napájecí napětí 6,5 V až 9,5 V
Pásmo kmitočtů se speciálními módy provozu 30,000 MHz až 87,975 MHz
Typy speciálních módů provozu
FH secure frequency hopping
DFF secure digital fixed frequency
FCS secure free channel search
MIX secure mixed mode FH and FCS
IFF secure iso-fixed frequency
Doba počáteční synchronizace max. 5 s
Čas držení stavu synchronizace při vypnuté stanici s připojenou zdrojovou skříní min. 48 h
Čas držení stavu synchronizace stanice s odpojenou zdrojovou skříní min. 50 s
Rychlost skákání 100 skoků/s
Odběry proudu radiostanice
- vysílání (jmenovitý výkon) 1,6 A
- vysílání (snížený výkon) 0,65 A
- vysílání (zvýšený výkon) 3,2 A
- příjem 0,2 A
- pohotovost 0,18 A
Doba provozu (vysílání [2 W] : příjem : pohotovost = 1 : 1 : 10)
s LP1302 min. 15 h
s LP20 min. 28 h
PARAMETRY VYSÍLAČE
Jmenovitý výkon vysílače FM 2 W
Jmenovitý výkon vysílače AM 1 W
Snížený výkon vysílače FM 0,2 W
Snížený výkon vysílače AM 0,1 W
Zvýšený výkon vysílače FM 5 W
Potlačení vlastních harmonických min. 40 dB
Potlačení parazitních kmitočtů při rozladění > 25 kHz min. 60 dB
PARAMETRY PŘIJÍMAČE
Citlivost přijímače 0,5 µV při 12 dB SINAD
Činitel nelineárního zkreslení 10 %
Nízkofrekvenční výkon min. 200 mW/8 Ω
Pásmo efektivně přenášených kmitočtů
úzkopásmové audio (300 až 3000) Hz
širokopásmové audio (10 až 11000) Hz
MECHANICKÉ VLASTNOSTI A ODOLNOSTI
Odolnost pro ponoření do 1 m
Rozsah provozních teplot -40 °C až +70 °C
Rozměry radiostanice se zdrojovou skříní LP1302 97 mm x 217 mm x 44 mm [š x v x h]
Rozměry zdrojové skříně LP1302 79 mm x 61 mm x 44 mm [š x v x h]
Rozměry zdrojové skříně LP20 76 mm x 95 mm x 45 mm [š x v x h]
Hmotnost radiostanice max. 0,85 kg
Hmotnost zdrojové skříně LP1302 max. 0,3 kg
Hmotnost zdrojové skříně LP20 max. 0,45 kg
DOSAHY
Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fónickém provozu otevřenou řečí 0,8 km s anténou AS1301
5 km s anténou AL1301
