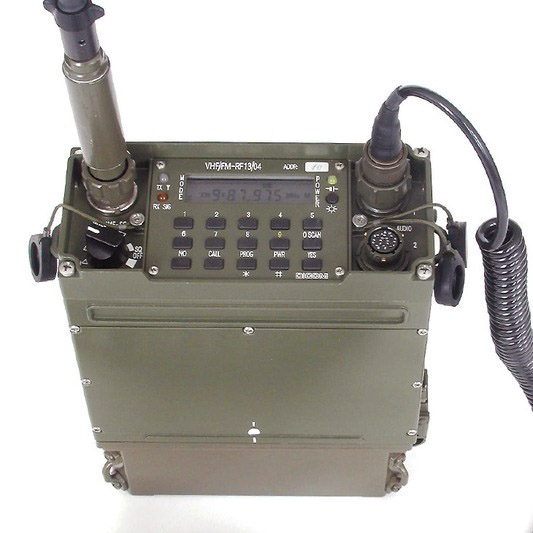

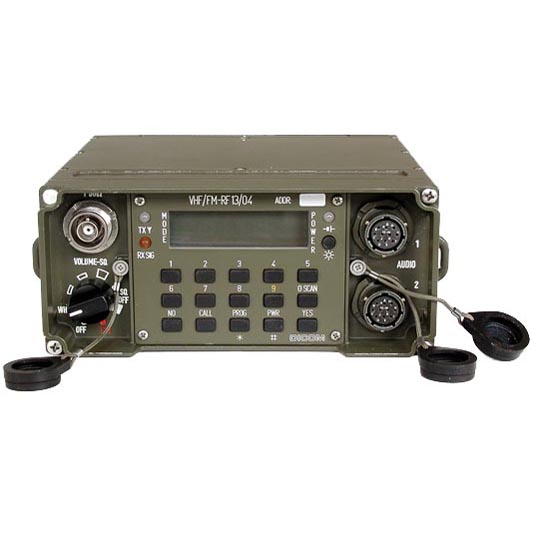

Radiostanice RF13 (varianta bez maskovače) je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení. Přenáší a obsluhuje ji 1 muž. Soupravu radiostanice tvoří spolu s vlastní stanicí příslušenství pro běžné způsoby provozu. Toto příslušenství lze přenášet za provozu spolu s radiostanicí v brašně.

PN (RN): 2000.100.03

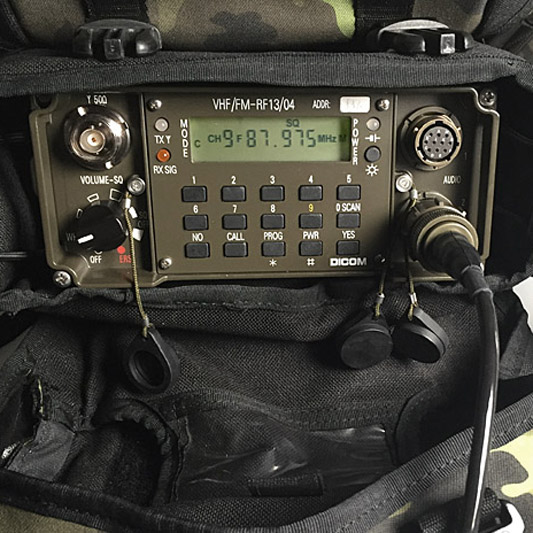

Soupravu radiostanice v brašně lze bez poškození přepravovat železnicí, automobily, pásovými vozidly i letadly. Fonický provoz této radiostanice je v uvedeném kmitočtovém pásmu slučitelný s provozem všech dosud používaných VKV radiostanic v AČR i s provozem VKV radiostanic všech ostatních armád.

Poznámka

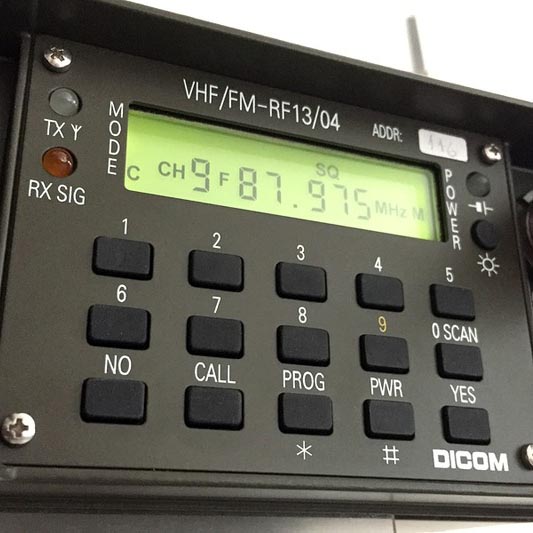

Další provozní vlastnosti: provoz šeptem - zvýšená citlivost mikrofonu, omezovač šumu vypínatelný, normální nebo podtónový (150 Hz), možnost předvolby 9 kanálů a jejich uložení v paměti, programování pomocí plnicího zařízení nebo vzájemné programování stanic (klonování), možnost prohledávání po 9 přednastavených kanálech (scanning), možnost selektivní volby účastníků, bleskové přenášení 3 místného kódu, tzv. provoz FLASH, v případě nebezpečí okamžitý výmaz paměti, provoz clear override, prosvětlení displeje, provoz maskovanou řečí (u radiostanice 2000.100.02) s individuální volbou čísla kódu maskovače pro každý kanál, vestavěné testování (BITE). Ve vodotěsné skříni radiostanice, zhotovené z odlitku hliníkové slitiny, jsou umístěny desky elektroniky - zdroj, přijímač, syntezátor přijímače, syntezátor vysílače, vysílač, obvody periferie, řízení, nízkofrekvenční a propojovací deska. Radiostanice má lakovaný povrch v odstínu khaki (jiný odstín je třeba dohodnout). Radiostanice je základním stavebnicovým prvkem spojovacích prostředků v kmitočtovém pásmu 30 MHz až 88 MHz, jako jsou mobilní soupravy RF1305, RF1325, RF1350.



Kmitočtový rozsah 30,000 MHz až 87,975 MHz
Kanálová rozteč 25 kHz
Počet pracovních kanálů 2 320
Volba kanálů z klávesnice
Druh provozu simplexní nebo semiduplexní telefonie, kanál pro přenos dat rychlostí do 16 kbit/s
Modulace kmitočtová, max. zdvih 5,6 kHz
Výkon vysílače jmenovitý 5 W, snížený 0,2 W
Citlivost přijímače lepší než 0,5 μV, při 12 dB SINAD
Nízkofrekvenční výkon regulovatelný, min. 200 mW/4 Ω
Napájecí napětí 12 V
Mezní napájecí napětí min. 10 V, max. 15 V
Doba provozu z RF13.1 min. 14 hod. při poměru dob vysílání : příjem : pohotovost = 1 : 1 : 10, jmenovitém výkonu vysílače
Provozní teploty -30 °C až +60 °C
Rozměry [š x v x h] 204,5 mm x 82,5 mm x 174,5 mm
Hmotnost max. 2,5 kg
Technický list 6000002021
Záznamník 6000002011
Krátký návod k obsluze 2000.011.01
Návod k obsluze 2000.010.01
zobrazení: katalog / seznam
řadit podle

RF13 - Souprava radiostanice

PN (RN): 2000.000.03
KČM: 0061600200018
NSN: 5820160011904

Souprava přenosné radiostanice je určena pro vedení rádiového fonického nebo datového provozu v kmitočtovém pásmu 30 MHz až 88 MHz...

Typové označení Název PN (RN) KČM NSN
RF13 Souprava radiostanice 2000.000.03 0061600200018 5820160011904
zobrazení: katalog / seznam
zobrazit skupinu
řadit podle

RF13.1 - Zdrojová skříň

PN (RN): 7000.100.02

Napájení přenosné radiostanice RF13. Obsahuje kompaktní sadu rychlonabíjecích NiCd akumulátorů. Ve skříni je vestavěn kontrolní elektronický obvod stavu baterie. Test...

AS1301 - Anténa pásková 0,5 m

PN (RN): 2038.100.01
KČM: 0064681101058
NSN: 5985160025492

Pro komunikaci mezi radiostanicemi RF1302E, RF1302 nebo RF1301 na krátké vzdálenosti. Tuto anténu je možné také použít pro radiostanici RF13...

AL13 - Anténa pásková 1,5 m

PN (RN): 2039.100.01
KČM: 0064685905834
NSN: 5985160033179

Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu...

RF13.8 - Anténa závěsná

PN (RN): 2036.100.11
KČM: 0064681101065
NSN: 5985160024749

Závěsná anténa je určena k provozu radiostanice RF13 ze zákopů, v lesním porostu nebo v uzavřených objektech. Anténa je tvořena...

RF13.2 - Mikrotelefon s ovládáním

PN (RN): 2022.100.02
KČM: 0064333000661
NSN: 5965160034636

K připojení ke kterémukoliv ze dvou NF konektorů na panelu radiostanice RF13, nebo kterémukoliv rozšiřujícímu příslušenství radiostanice, vybavenému NF konektorem...

Brašna pro přenosnou soupravu

PN (RN): 2000.116.01
KČM: 0064725000806
NSN: 5820160034146

Lehký plátěný obal

PN (RN): 2000.118.01
KČM: 0064722003213
NSN: 5820160034145

Nosný popruh

PN (RN): 2000.117.01
KČM: 0064701000990
NSN: 5820160034144

Prodlužovací kabel

PN (RN): 6000001104
KČM: 0064301010948
NSN: 5995160034140

Sada záložních dílů

PN (RN): 2000.110.03
KČM: 0064751000755
NSN: 5820160021957

RF13.13 - Zdrojová skříň

PN (RN): 7000.100.22

Napájení přenosné radiostanice RF13. Obsahuje sadu LiIon akumulátorů v serioparalelním zapojení spolu s ochrannými a diagnostickými obvody a displejem zobrazujícím...

SZ13.2 - Síťový zdroj (kompletace)

PN (RN): 7026.000.02
KČM: 0299012010785
NSN: 6130160037708

Kompletace se skládá ze síťového zdroje SZ13.2 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Síťový...

RN13.1 - Rychlonabíječ (kompletace)

PN (RN): 7001.000.12
KČM: 0299012009776
NSN: 6130160034833

Kompletace se skládá z rychlonabíječe RN13.1 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Zařízení slouží...

NS13 - Nabíječ standardní (kompletace)

PN (RN): 7003.000.02
KČM: 0299012010792
NSN: 6130160037709

Kompletace se skládá z nabíječe standardního NS13 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Nabíječ slouží...

NU13 - Souprava nabíječe univerzálního

PN (RN): 7024.000.02

Soupravu tvoří nabíječ univerzální NU13 a další příslušenství pro zajištění spolehlivého provozu. Nabíječ je určen pro nabíjení, nabíjení s předvybitím...

NK13 - Souprava nabíječe konzervačního

PN (RN): 7002.000.02
KČM: 0068600200031
NSN: 6130160022128

Soupravu tvoří nabíječ konzervační NK13 a další příslušenství pro zajištění spolehlivého provozu. Slouží k eliminaci samovybíjecího proudu NiCd akumulátorových baterií...

AL13.1 - Anténa prutová 2 m

PN (RN): 2039.100.02

Anténa může být použita v základní kompletaci soupravy VKV radiostanice RF13 místo antény AL13.

PD13 - Anténa dlouhodrátová

PN (RN): 2036.100.10
KČM: 0064681101577
NSN: 5985160038730
Směrová dlouhodrátová anténa je určena pro zvýšení dosahu radiostanice v daném směru. Anténa se může instalovat v provedení polokosočtvercová nebo...

RF13.3 - Mikrotelefon bez ovládání

PN (RN): 2022.100.52
KČM: 0064333000731
NSN: 5965160034142

Mikrotelefon umožňuje po připojení k příslušnému konektoru radiostanice vedení rádiového fonického provozu a odvysílání tónové výzvy. Konstrukce zaručuje mechanickou odolnost...

Úchyt mikrotelefonu

PN (RN): 2026.700.01
KČM: 0064662900760
NSN: 5965160034225
Úchyt je určen pro zabudování do mobilních prostředků a na pevné stanoviště. Slouží k odkládání mikrotelefonu na stanovené místo.

PK20 - Souprava plnicího zařízení

PN (RN): 2320.000.02

Souprava plnicího zařízení je určena pro přípravu a přenos dat k radiostanicím RF13, RF1301, RF20 a RF2050.

Klonovací kabel

PN (RN): 1050.618.01
KČM: 0064301010917
NSN: 5995160039621

Náhlavní soupravy řady RF

Náhlavní soupravy řady RF jsou určeny pro radiostanice systémů RF13 a RF20.

Typové označení Název PN (RN) KČM NSN
RF13.1 Zdrojová skříň 7000.100.02
AS1301 Anténa pásková 0,5 m 2038.100.01 0064681101058 5985160025492
AL13 Anténa pásková 1,5 m 2039.100.01 0064685905834 5985160033179
RF13.8 Anténa závěsná 2036.100.11 0064681101065 5985160024749
RF13.2 Mikrotelefon s ovládáním 2022.100.02 0064333000661 5965160034636
Brašna pro přenosnou soupravu 2000.116.01 0064725000806 5820160034146
Lehký plátěný obal 2000.118.01 0064722003213 5820160034145
Nosný popruh 2000.117.01 0064701000990 5820160034144
Prodlužovací kabel 6000001104 0064301010948 5995160034140
Sada záložních dílů 2000.110.03 0064751000755 5820160021957
RF13.13 Zdrojová skříň 7000.100.22
SZ13.2 Síťový zdroj (kompletace) 7026.000.02 0299012010785 6130160037708
RN13.1 Rychlonabíječ (kompletace) 7001.000.12 0299012009776 6130160034833
NS13 Nabíječ standardní (kompletace) 7003.000.02 0299012010792 6130160037709
NU13 Souprava nabíječe univerzálního 7024.000.02
NK13 Souprava nabíječe konzervačního 7002.000.02 0068600200031 6130160022128
AL13.1 Anténa prutová 2 m 2039.100.02
PD13 Anténa dlouhodrátová 2036.100.10 0064681101577 5985160038730
RF13.3 Mikrotelefon bez ovládání 2022.100.52 0064333000731 5965160034142
Úchyt mikrotelefonu 2026.700.01 0064662900760 5965160034225
PK20 Souprava plnicího zařízení 2320.000.02
Klonovací kabel 1050.618.01 0064301010917 5995160039621
Náhlavní soupravy řady RF
