RF1350 - Mobilní souprava - MESIT asd, s.r.o.

PDF ke stažení

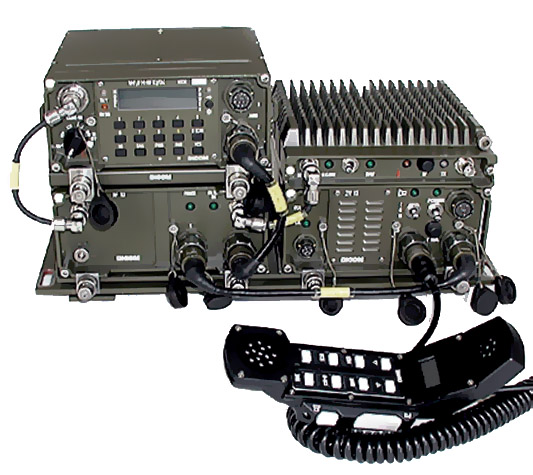

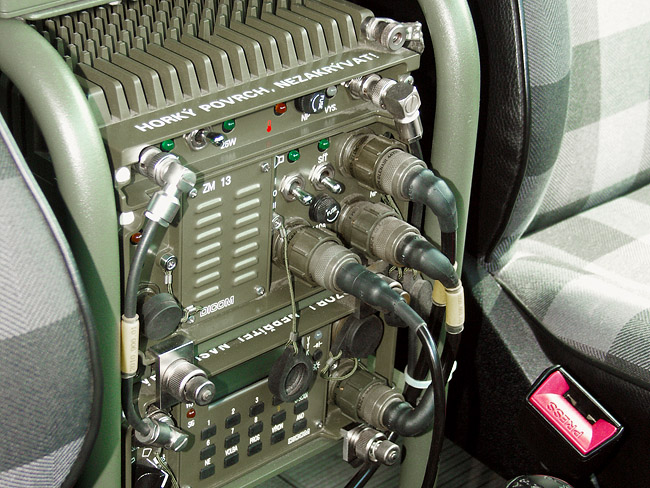

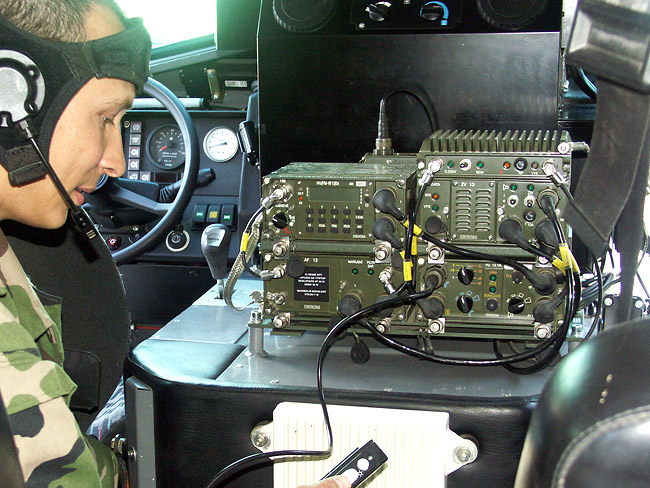

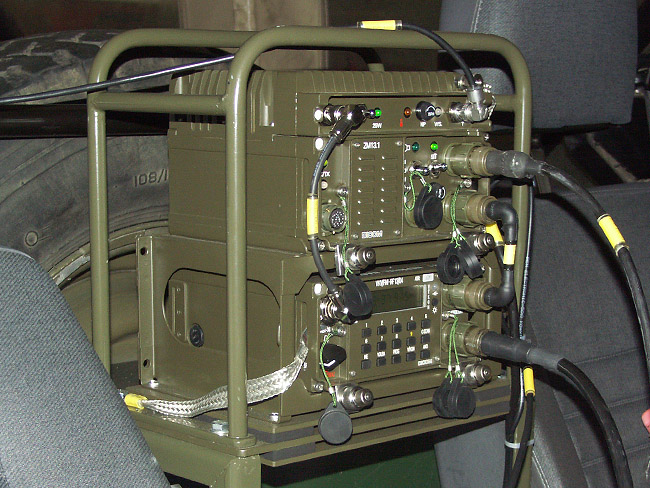

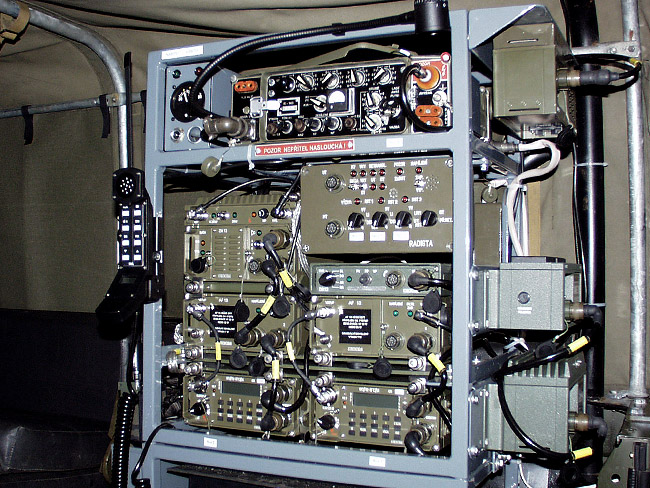

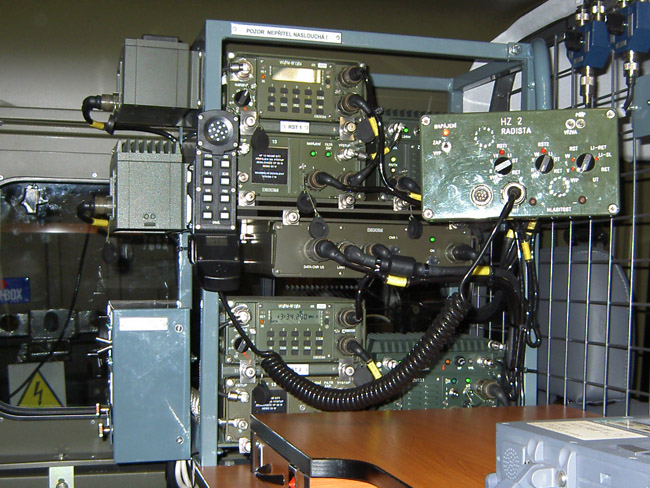

Mobilní souprava s výstupním vf výkonem volitelným do 50 W je určena pro zástavbu do všech pásových a kolových vozidel. Doplněním soupravy o vysokofrekvenční filtr AF13 je zajištěno provozování více mobilních souprav na jednom vozidle současně. Filtr se naladí automaticky při změně kmitočtu soupravy. Všechny komponenty soupravy jsou zabudovány do společného odpruženého rámu. Pokud je mobilní souprava určena pro zástavbu do kolových vozidel bez dělostřelecké a minometné výzbroje nebo na pevná stanoviště, pak lze místo odpruženého rámu 7007.100.20 použít lehčí neodpružený rám 7007.100.30. Uchycovací otvory obou rámů jsou stejné. Technické parametry soupravy jsou shodné s údaji platnými pro mobilní soupravu 2011.041.11.

PN (RN): 2011.041.22

Návod k obsluze RF13	2000.010.01
Krátký návod k obsluze RF13	2000.011.01
Návod k obsluze RF1350	2011.010.01
Krátký návod k obsluze RF1350	2011.011.01
Záznamník	6000002011
Technický list	6000002021

RF1350 - Mobilní souprava

PN (RN): 2011.041.11

Mobilní souprava s výstupním vf výkonem max. 50 W je určena pro zástavbu do všech pásových a kolových vozidel. Radiostanice...

RF1350 - Mobilní souprava

PN (RN): 2011.041.21

Mobilní souprava s výstupním vf výkonem max. 50 W je určena pro zástavbu do všech pásových a kolových vozidel. Radiostanice...

Typové označení	Název	PN (RN)	KČM	NSN
RF1350	Mobilní souprava	2011.041.11
RF1350	Mobilní souprava	2011.041.21

RF13 - Radiostanice

PN (RN): 2000.100.02

KČM: 0061600202216

NSN: 5820160015663

Radiostanice RF13 s vestavěným maskovačem řeči je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení.

ZV13.1 - Zesilovač vf 50 W (Net)

PN (RN): 2011.100.51

KČM: 0068600200219

NSN: 5996160039135

Jako zesilovač výstupního vf výkonu radiostanice RF13. V zesilovači ZV13.1 je zabudován rychlý datový modem s GMSK modulací a...

AF13 - Vysokofrekvenční filtr

PN (RN): 2028.100.01

KČM: 0064241004021

NSN: 5895160038170

Vysokofrekvenční filtr AF13 snižuje vzájemné rušení mezi dvěma VKV radiostanicemi pracujícími současně s anténami v malé vzdálenosti, např. na jednom...

Kabel vf

PN (RN): 1050.401.01

KČM: 0064301010607

NSN: 5995160038172

Kabel vf

PN (RN): 2010.900.01

KČM: 0064301010498

NSN: 5995160024752

Rám

PN (RN): 7007.100.50

KČM: 0064662200747

NSN: 5975160034637

Rám je určen pro pevné uchycení dvou komponentů mobilní soupravy mezi sebou, případně uchycení přijímače družicové navigace do mobilní soupravy...

Rám

PN (RN): 7007.100.20

KČM: 0064662200792

NSN: 5975160034638

Rám je určen pro odpruženou zástavbu do mobilního prostředku pomocí 4 šroubů M8 tam, kde je vyžadována nízká zástavba. Radiostanice...

Kabel nf

PN (RN): 1050.601.02

KČM: 0064301010614

NSN: 5995160038171

Kabel nf

PN (RN): 1050.605.01

KČM: 0064301010638

NSN: 5995160038174

Zemnicí spoj

PN (RN): 1050.993.02

KČM: 0064301010520

NSN: 5995160034136

Zemnicí spoj

PN (RN): 1050.993.03

KČM: 0064301010537

NSN: 5995160034137

Zemnicí spoj

PN (RN): 1050.993.05

KČM: 0064301010544

NSN: 5995160034138

Matice konektoru

PN (RN): 2000.475.01

KČM: 0064661601312

NSN: 5935160038320

CD pro konfiguraci modemu

PN (RN): 2025.500.51

Aplikace ModEx (Modem Expert) je univerzální konfigurační nástroj pro nastavení síťových rádiových modemů (podle MIL-STD188-220). ModEx je určen pro zaškolenou...

Zemnicí spoj

PN (RN): 1050.993.04

KČM: 0064301010892

NSN: 5995160034139

Kabel nf

PN (RN): 2010.901.02

KČM: 0064301010715

NSN: 5995160034223

Kabel vf

PN (RN): 2010.900.02

KČM: 0064301010708

NSN: 5995160034222

Typové označení	Název	PN (RN)	KČM	NSN
RF13	Radiostanice	2000.100.02	0061600202216	5820160015663
ZV13.1	Zesilovač vf 50 W (Net)	2011.100.51	0068600200219	5996160039135
AF13	Vysokofrekvenční filtr	2028.100.01	0064241004021	5895160038170
	Kabel vf	1050.401.01	0064301010607	5995160038172
	Kabel vf	2010.900.01	0064301010498	5995160024752
	Rám	7007.100.50	0064662200747	5975160034637
	Rám	7007.100.20	0064662200792	5975160034638
	Kabel nf	1050.601.02	0064301010614	5995160038171
	Kabel nf	1050.605.01	0064301010638	5995160038174
	Zemnicí spoj	1050.993.02	0064301010520	5995160034136
	Zemnicí spoj	1050.993.03	0064301010537	5995160034137
	Zemnicí spoj	1050.993.05	0064301010544	5995160034138
	Matice konektoru	2000.475.01	0064661601312	5935160038320
	CD pro konfiguraci modemu	2025.500.51
	Zemnicí spoj	1050.993.04	0064301010892	5995160034139
	Kabel nf	2010.901.02	0064301010715	5995160034223
	Kabel vf	2010.900.02	0064301010708	5995160034222

NM13 - Nabíječ mobilní (kompletace)

PN (RN): 7004.000.01

KČM: 0299012006917

NSN: 6130160022119

Kompletace se skládá z nabíječe mobilního NM13 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Nabíječ je...

RM13 - Souprava rychlonabíječe mobilního

PN (RN): 7014.000.01

KČM: 0299012000414

NSN: 6130160018774

Soupravu tvoří rychlonabíječ mobilní RM13 a další příslušenství pro zajištění spolehlivého provozu. Rychlonabíječ slouží pro rychlé nabití zdrojové skříně RF13...

Anténa vozidlová VKV 2,6 m

PN (RN): 2036.100.23, 2036.100.24

Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...

Anténa vozidlová VKV 1,88 m

PN (RN): 2036.100.40

Je určena pro pevnou montáž na vozidla s kovovou karoserií. Charakteristickým rysem antény je velmi úzký profil anténního zářiče, což...

Anténa GROUNDPLANE

PN (RN): 2036.100.38

Anténa určena pro použití na stacionárních stanovištích. Anténu lze instalovat na všechny typy stožárů dodávaných společností MESIT defence. Lze ji...

Anténa DISCON

PN (RN): 2036.100.18

KČM: 0064681101609

NSN: 5985160039132

Stacionární anténa pro montáž na stožár. Používá se pro komunikaci se všemi soupravami radiostanice RF13. Anténa sestává z anténního dílu...

Teleskopický stožár 10 m s navijákem

PN (RN): 2036.100.20

KČM: 0064681500217

NSN: 5985160039124

Pro použití v polních podmínkách nebo na mobilních prostředcích jako nosič antén pro soupravy RF13. Jednotlivé sekce stožáru jsou zhotoveny...

Anténní stožár

PN (RN): 2036.100.39

Je určen pro použití v polních podmínkách k instalaci všech typů antén GROUNDPLANE dodávaných společností DICOM. Jednotlivé sekce jsou zhotoveny...

RF13.2 - Mikrotelefon s ovládáním

PN (RN): 2022.100.01

KČM: 0064333000661

NSN: 5965160034636

K připojení ke kterémukoliv ze dvou NF konektorů na panelu radiostanice RF13, nebo kterémukoliv rozšiřujícímu příslušenství radiostanice, vybavenému NF konektorem...

RF13.3 - Mikrotelefon bez ovládání

PN (RN): 2022.100.51

KČM: 0064333000731

NSN: 5965160034142

Mikrotelefon umožňuje po připojení k příslušnému konektoru radiostanice vedení rádiového fonického provozu a odvysílání tónové výzvy. Konstrukce zaručuje mechanickou odolnost...

Úchyt mikrotelefonu

PN (RN): 2026.700.01

KČM: 0064662900760

NSN: 5965160034225

Úchyt je určen pro zabudování do mobilních prostředků a na pevné stanoviště. Slouží k odkládání mikrotelefonu na stanovené místo.

PK1302 - Souprava plnicího zařízení

PN (RN): 2320.000.20

KČM: 0067100047544

NSN: 5820160049721

Souprava plnicího zařízení je určena pro přípravu a přenos dat k radiostanicím RF13, RF1301, RF1302, RF1302E a RF13250 a zcela...

UC13 - Útlumový člen

PN (RN): 2029.100.01

KČM: 0064231005494

NSN: 5985160017697

Kabel napájecí 1,5 m

PN (RN): 2010.902.02

KČM: 0064301010931

NSN: 5995160024844

Kabel napájecí 3 m

PN (RN): 2010.902.01

KČM: 0064301010467

NSN: 5995160020047

Kabel anténní 3 m

PN (RN): 2011.904.01

KČM: 0064301010443

NSN: 5995160034134

Kabel anténní 10 m

PN (RN): 2011.904.02

KČM: 0064301010924

NSN: 5995160020406

Kabel datový

PN (RN): 1050.271.01

KČM: 0064301017336

NSN: 5995160038514

Kabel datový (RS232C)

PN (RN): 1050.350.01

Náhlavní soupravy řady RF

Náhlavní soupravy řady RF jsou určeny pro radiostanice systémů RF13 a RF20.

RF13.1 - Zdrojová skříň

PN (RN): 7000.100.01

KČM: 0063821000703

NSN: 6130160020367

Napájení přenosné radiostanice RF13. Obsahuje kompaktní sadu rychlonabíjecích NiCd akumulátorů. Ve skříni je vestavěn kontrolní elektronický obvod stavu baterie. Test...

AL13 - Anténa pásková 1,5 m

PN (RN): 2039.100.01

KČM: 0064685905834

NSN: 5985160033179

Pro základní kompletaci VKV radiostanice RF13. Anténa je ekvivalentní náhradou za anténu prutovou 1,5 m RF13.6. Tuto anténu...

PD13 - Anténa dlouhodrátová

PN (RN): 2036.100.10

KČM: 0064681101577

NSN: 5985160038730

Směrová dlouhodrátová anténa je určena pro zvýšení dosahu radiostanice v daném směru. Anténa se může instalovat v provedení polokosočtvercová nebo...

Lehký plátěný obal

PN (RN): 2000.118.01

KČM: 0064722003213

NSN: 5820160034145

Nosný popruh

PN (RN): 2000.117.01

KČM: 0064701000990

NSN: 5820160034144

Typové označení	Název	PN (RN)	KČM	NSN
NM13	Nabíječ mobilní (kompletace)	7004.000.01	0299012006917	6130160022119
RM13	Souprava rychlonabíječe mobilního	7014.000.01	0299012000414	6130160018774
	Anténa vozidlová VKV 2,6 m	2036.100.23, 2036.100.24
	Anténa vozidlová VKV 1,88 m	2036.100.40
	Anténa GROUNDPLANE	2036.100.38
	Anténa DISCON	2036.100.18	0064681101609	5985160039132
	Teleskopický stožár 10 m s navijákem	2036.100.20	0064681500217	5985160039124
	Anténní stožár	2036.100.39
RF13.2	Mikrotelefon s ovládáním	2022.100.01	0064333000661	5965160034636
RF13.3	Mikrotelefon bez ovládání	2022.100.51	0064333000731	5965160034142
	Úchyt mikrotelefonu	2026.700.01	0064662900760	5965160034225
PK1302	Souprava plnicího zařízení	2320.000.20	0067100047544	5820160049721
UC13	Útlumový člen	2029.100.01	0064231005494	5985160017697
	Kabel napájecí 1,5 m	2010.902.02	0064301010931	5995160024844
	Kabel napájecí 3 m	2010.902.01	0064301010467	5995160020047
	Kabel anténní 3 m	2011.904.01	0064301010443	5995160034134
	Kabel anténní 10 m	2011.904.02	0064301010924	5995160020406
	Kabel datový	1050.271.01	0064301017336	5995160038514
	Kabel datový (RS232C)	1050.350.01
	Náhlavní soupravy řady RF
RF13.1	Zdrojová skříň	7000.100.01	0063821000703	6130160020367
AL13	Anténa pásková 1,5 m	2039.100.01	0064685905834	5985160033179
PD13	Anténa dlouhodrátová	2036.100.10	0064681101577	5985160038730
	Lehký plátěný obal	2000.118.01	0064722003213	5820160034145
	Nosný popruh	2000.117.01	0064701000990	5820160034144
