AR20P - Přenosné retranslační stanoviště

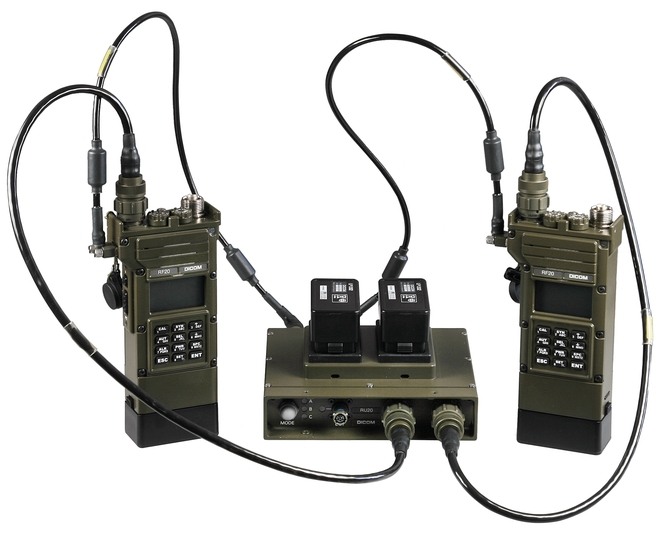

Přenosné retranslační stanoviště AR20P je zařízení umožňující automatickou retranslaci v provozech na pevných kmitočtech radiostanic splňujících požadavky standardu STANAG 4204 a radiostanic komunikujících v režimu se skokovou změnou kmitočtu využívající formu modulace HW20 tj. radiostanic RF23, RF1302E, RF13250, RF1302, R150Mx v režimu SECOM-P.
• výnosné retranslační stanoviště.
• vybudování v těžce dostupném terénu.
• zvýšení dosahu ručních radiostanic systému RF20 až na 20 km, určeno zejména pro pozorovatele.
• automatická retranslace na pecném kmitočtu radiostanic spňující požadavky STANAG 4204 a všech provozů systému RF20 na pevném kmitočtu v pásmu 30 MHz až 88 MHz.
• automatická retranslace všech provozů se skokovou změnou kmitočtu systému RF20.
• základní sestavu tvoří brašna pro všechny komponenty stanoviště a samostatná brašna se stožárem 6000001412
Pro zvýšení doby provozu stanoviště mohou být použity zdrojové skříně LP20.
| Kmitočtový rozsah | 30 MHz až–88 MHz |
|---|---|
| Vysokofrekvenční výkon | max. 5 W |
| Citlivost | min. 113 dBm |
| Doba provozu RU20 (s LP1302) | 50 hodin (kromě RF20) |
| Rozměr brašny s komponenty | 295 x 300 x 350 mm |
| Rozměr brašny se stožárem | 1400 x 200 x 200 mm |
| Hmotnost brašny s komponenty | nax. 10,5 kg |
| Hmotnost stožáru 6000001412 | max. 8,9 kg |
| Rozsah provozních teplot | -40 °C až +70 °C |
| Mechanické aklimatické odolnosti | MIL-STD-810E |
| Návod k obsluze RU20 | 2315.010.12 |
|---|---|
| Návod k obsluze RF1302E | 2300.010.11 |
| Krátký návod k obsluze RF1302E | 2300.011.11 |
RF1302E - Ruční EPM radiostanice
Ruční vícepásmová EPM radiostanice RF1302E se zvýšenou odolností proti radioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk.
- řešení optimalizované pro AČR
RU20 - Retranslační jednotka
Retranslační jednotka je součástí přenosného retranslačního stanoviště AR20P. Pomocí RU20 jsou vzájemně propojeny všechny radiostanice automatického retranslačního stanoviště příslušnými nízkofrekvenčními...
LP1302 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava čtyř LiIon článků s ochrannými a diagnostickými obvody a displejem zobrazujícím stav nabití akumulátorů.
- kapacita 3,6 Ah
Kabel datový
Kabel datový
Kabel nf
AD-52 - Drátová anténa
Širokopásmová drátová anténa AD-52 je směrová anténa určená pro ruční nebo přenosné radiostanice pracující ve VKV pásmu 30 MHz až...
RF13.8 - Anténa závěsná
Závěsná anténa je určena k provozu radiostanice RF13 ze zákopů, v lesním porostu nebo v uzavřených objektech. Anténa je tvořena...
Brašna retranslačního stanoviště AR20P
STM-7/6-123 - Anténní stožár
Jedná se o lehký, přenosný stožár určený pro lehké antény do 4 kg. Konstrukce je tvořena šesti segmenty z kompozitního...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF1302E | Ruční EPM radiostanice | 2300.100.11 | 0067100095644 | 5820160066590 |
| RU20 | Retranslační jednotka | 2315.110.12 | ||
| LP1302 | Zdrojová skříň | 7029.100.02 | ||
| Kabel datový | 1050.351.01 | |||
| Kabel datový | 1050.351.02 | |||
| Kabel nf | 1050.659.01 | |||
| AD-52 | Drátová anténa | 6000001411 | ||
| RF13.8 | Anténa závěsná | 2036.100.11 | 0064681101065 | 5985160024749 |
| Prodlužovací kabel | 6000001104 | 0064301010948 | 5995160034140 | |
| Brašna retranslačního stanoviště AR20P | 6000010027 | |||
| STM-7/6-123 | Anténní stožár | 6000001412 |
