AD-52 - Drátová anténa

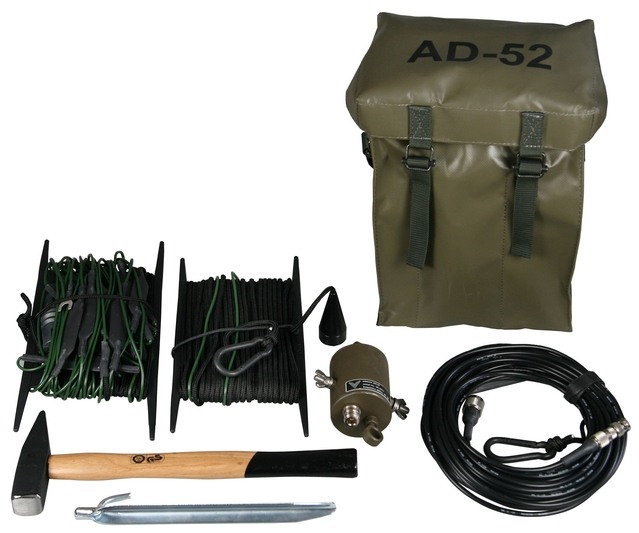

Širokopásmová drátová anténa AD-52 je směrová anténa určená pro ruční nebo přenosné radiostanice pracující ve VKV pásmu 30 MHz až 88 MHz. Anténa je vhodná pro stacionární stanoviště, má jednoduchou konstrukci a snadno se instaluje. Kromě drátového zářiče anténa obsahuje přizpůsobovací impedanční transformátor v laminátovém voděodolném pouzdru, 15 m koaxiální kabel, 25 m napínací šňůru se závažím, kotvící kolík a kladivo. Komponenty jsou umístěny v plátěné přepravní brašně.
PN (RN): 6000001411
| Kmitočtový rozsah | 30 MHz až 90 MHz |
|---|---|
| Jmenovitá impedance | 50 Ω |
| PSV | max. 1,8 |
| Zisk | 8 dB až 11,5 dB |
| Vyzařovací úhel (3 dB, horizontální rovina) | 90 ° až 30 ° |
| Vyzařovací úhel (3 dB, vertikální rovina) | 35 °až 10 ° |
| Činitel zpětného vyzařování | >13 dB |
| Polarizace | vertikální |
| Výkonové zatížení | 50 W CW |
| Konektor | FME +N, TNC, BNC |
| Hmotnost | 3,8 kg |
| Délka antény | 17,8 m |

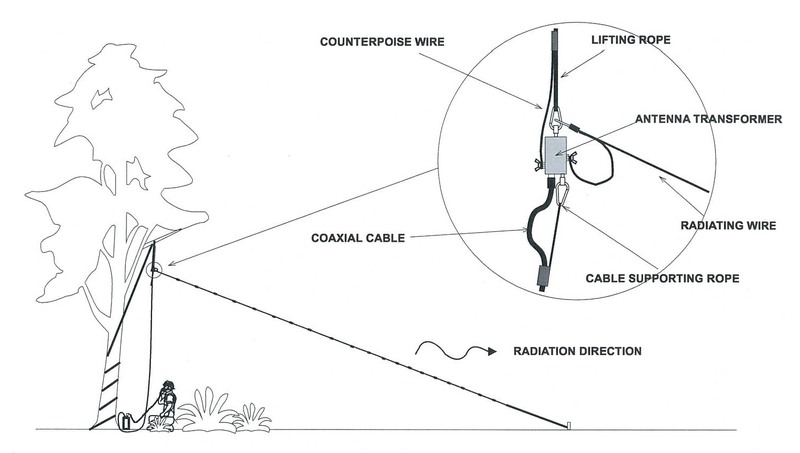

| Výška pro instalaci | 8 m až 10 m |
| Rozsah provozních teplot | -40 °C až +70 °C |
