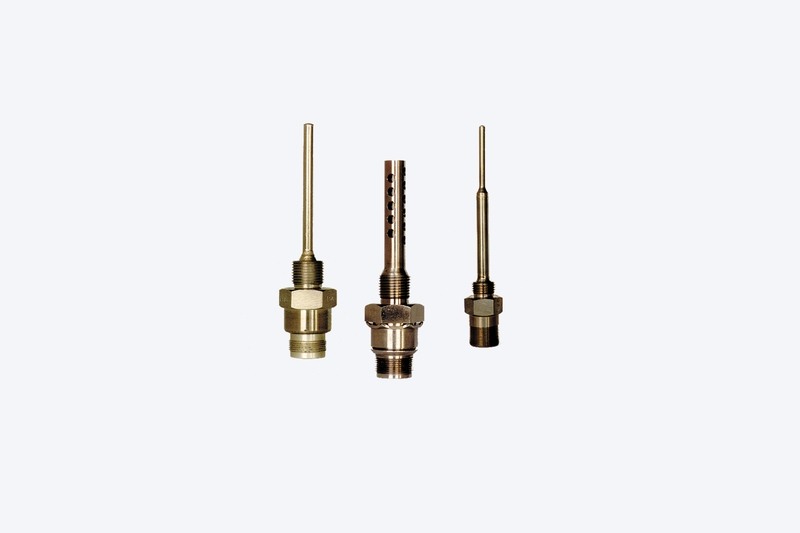

  5. Odporové vysílače teploty

Pro teplotní rozsah –60 °C až +200 °C

Odporové vysílače teploty jsou určeny pro snímání teploty kapalin, vzduchu nebo jiných plynů .

Snímacím prvkem je platinové čidlo Pt 100 s hodnotami odporu proměnlivými v závislosti na teplotě podle normy ČSN 25 8306. Čidlo je zabudované v ochranném pouzdru z korozivzdorné oceli. Pouzdro je opatřeno šestihranem a připevňovacím závitem pro montáž vysílače na objekt a hlavicí s vidlicí pro elektrické připojení vysílače. Vývody čidla procházejí vidlicí WK 46 248.

K úplnému výrobku patří:

  • Odporový vysílač teploty
  • Kroužek (12´18 nebo 16´20) ČSN 02 9312.2
  • Kabelová zásuvka

Označení: TO-02, TO-03, TO-03.1, TO-05, TO-05.01

Rozsah měření

  • TO-02, TO-03, TO-03.1 -60°C až +200°C
  • TO-05, TO-05.01  -60°C až +150°C

Odpor izolace elektrických dílů vysílače musí být

  • v normálním prostředí 100 MΩ
  • při zvýšené teplotě okolí +125°C min. 10 MΩ
  • při zvýšené teplotě okolí +50°C ± 2°C a relativní vlhkosti (90 až 98)% 50 kΩ

Elektrická izolace: musí být 500 V

Měřící proud vysílače max.

  • ve vířící vodě 1,5 s
  • v klidném vzduchu 60 s
  • ve vzduchu (při proudění 5 m/s) 25 s

Jmenovitá délka vysílače

  • TO-02 dle varianty
    • 001         30 mm
    • 002         40 mm
    • 003         50 mm
    • 004         60 mm
  • TO-03    50 mm
  • TO-03.1 dle varianty
    • 001         30 mm
    • 002         40 mm
    • 003         50 mm
    • 004         60 mm
  • TO-05, TO-05.01 112 mm

Hmotnost max.

  • TO-02 - 40 g
  • TO-03, TO-03.1 - 45 g
  • TO-05, TO-05.01 - 75 g

Odolnost hlavic vysílačů proti působení tepla:    -50°C až 125°C

Krytí: IP 54 podle ČSN EN 60529
