R150M2 - Souprava mobilní radiostanice s KV zesilοvačem

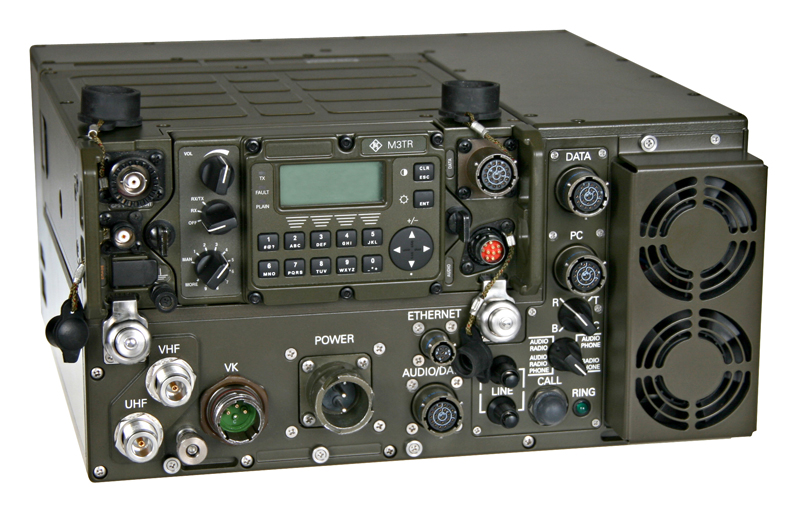

Souprava mobilní radiostanice s KV zesilovačem R150M2 je mobilní KV/VKV/UKV stanice pro taktický stupeň velení u všech druhů vojsk. Součástí radiostanice je příslušenství, se kterým lze zabezpečit spolehlivý dlouhodobý provoz. Lze ji využít pro provoz v mobilních prostředcích a nebo na pevných stanovištích. Při využití doplňkového příslušenství jsou provozní vlastnosti dále rozšířeny. Je to zejména: přenos dat v analogových nebo digitálních sítích, LAN a WAN sítích, stejně jako přenos dat z osobních počítačů nebo externích datových terminálů.

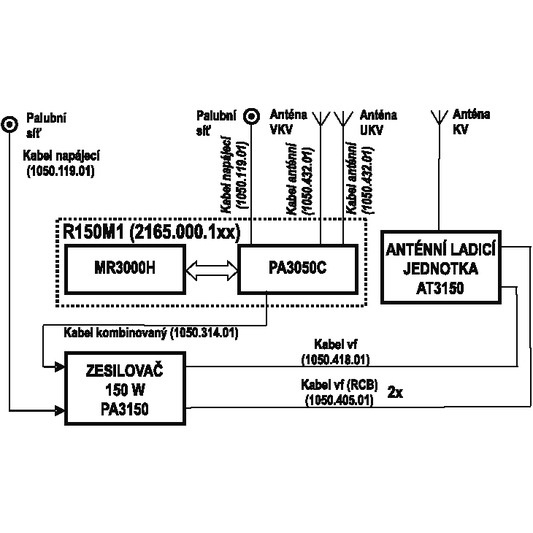

• Systém automatického navazování spojení ALE dle MIL-STD-188-141B, App. A;
• Přenos dat v pásmu KV dle STANAG 4285;
• Přenos dat formou standardního e-mailového klienta na pevném kmitočtu v pásmu KV s připojeným rádiovým směrovačem RR150 dle STANAG 5066;
• Všechny provozní vlastnosti shodné se soupravou R150M1.
| Kmitočtový rozsah | 1,5 MHz až 512 MHz |
|---|---|
| Špičkový výkon PEP na 50 Ω | |
| • v pásmech KV I a KV II | volitelný; 10 W; 20 W; 30 W; 50 W; 75 W; 100 W a 150 W |
| Výkon vysílače v pásmech VKV, UKV | volitelný; 1 W; 2 W; 5 W; 10 W a 50 W |
| Potlačení nežádoucích harmonických vyzařování | |
| • v pásmech KV I a KV II | min. 45 dB |
| • v pásmu 30 MHz až 48 MHz | min. 60 dB při 50 W |
| • v pásmu 48 MHz až 512 MHz | min. 67 dB při 50 W |
| Redukce výkonu z důvodu nepřizpůsobení | |
| • v pásmech KV I a KV II při PSV ≤ 2,4 | 100 W |
| • v pásmech KV I a KV II při PSV = ∞ | >10 W |
| Redukce výkonu z důvodu nepřizpůsobení v pásmech VKV a UKV (50 W) | |
| • při PSV < 2 | bez redukce |
| • při PSV = ∞ | min. 5 W |
| Redukce výkonu v pásmech VKV a UKV způsobená změnou napájecího napětí | |
| • při napětí 18 V až 33 V | výkon bez redukce |
| • při napětí 10 V až 18 V | 25 W ± 0,8 dB |
| Potlačení spektra širokopásmového šumu při rozladění ± 10 %, modulace F3E | |
| • pro pásmo KV I, KV II | min. 150 dBc/Hz |
| • pro pásmo VKV a UKV | min. 160 dBc/Hz |
| pro pásmo VKV a UKV s co-site filtrem v rozsahu kmitočtů 30 MHz až 88 MHz (PA3150: 2165.100.110, 2165.100.113, 2165.100.114 a 2165.100.117) | min. 170 dBc/Hz |
| Jmenovité napájecí napětí | 24 V |
| Mezní napájecí napětí | 18 V až 33 V |
| Odolnost proti přepětí, vypínací napětí | min. 34 V |
| Odběr proudu při jmenovitém napájecím napětí | |
| • zesilovače PA3150 v režimu vysílání výkonem 150 W v pásmech KV I, KV II | max. 40 A |
| • soupravy R150M1 v režimu vysílání výkonem 50 W v pásmu VKV, UKV | max. 18 A |
| • v režimu příjem | max. 1,3 A |
| Rozměry [š x v x h] | |
| • radiostanice R150M1 (s rámem) | 351 mm x 220 mm x 324 mm |
| • zesilovač PA3150 (s rámem) | 205 mm x 205 mm x 328 mm |
| • anténní ladicí jednotka AT3150 (s rámem) | 333 mm x 180 mm x 445 mm |
| Hmotnost | |
| • radiostanice R150M1 (s rámem) | 23 kg |
| • zesilovače PA3150 (s rámem) | 11,2 kg |
| • anténní ladicí jednotka AT3150 (s rámem) | 14 kg |
| Návod k obsluze R150M1, R150M2 | 2165.010.11 |
|---|---|
| Návod k obsluze R150MP | 2160.010.11 |
| Krátký návod k obsluze R150MP | 2160.011.11 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
R150M1 - Souprava mobilní radiostanice
Radiostanice R150M1 je určena pro spojení na taktickém stupni u všech druhů vojsk a lze ji využít pro provoz v...

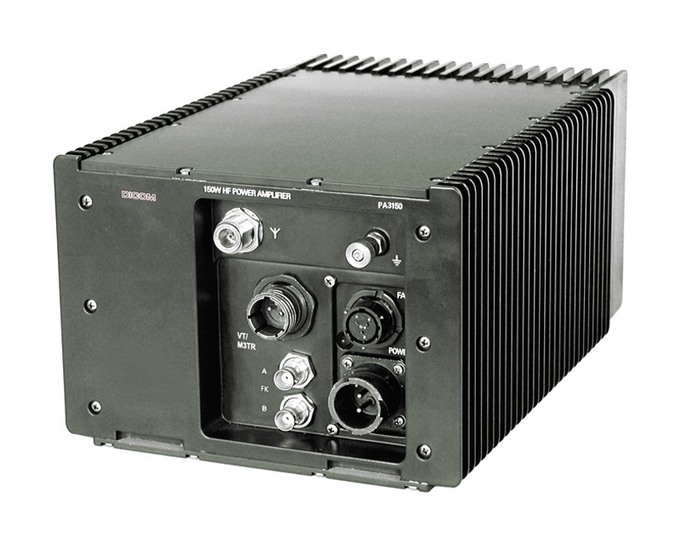

PA3150 - Zesilovač KV 150 W
Zesilovač je určen pro připojení ke kompaktnímu zesilovači PA3050C. Slouží k zesílení vysílaného výkonu v pásmu krátkých vln až na...

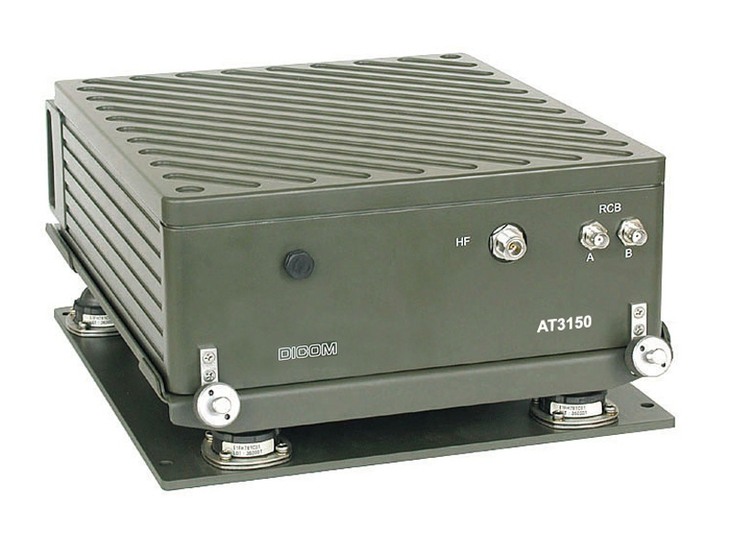

AT3150 - Anténní ladicí jednotka
