R150M3 - Souprava mobilní radiostanice
Souprava mobilní radiostanice R150M3 je mobilní KV stanice pro taktický stupeň velení u všech druhů vojsk. Lze ji využít pro provoz v mobilních prostředcích a nebo na pevných stanovištích. Při využití doplňkového příslušenství jsou provozní vlastnosti dále rozšířeny. Je to zejména: přenos dat v analogových nebo digitálních sítích, LAN a WAN sítích, stejně jako přenos dat z osobních počítačů nebo externích datových terminálů.

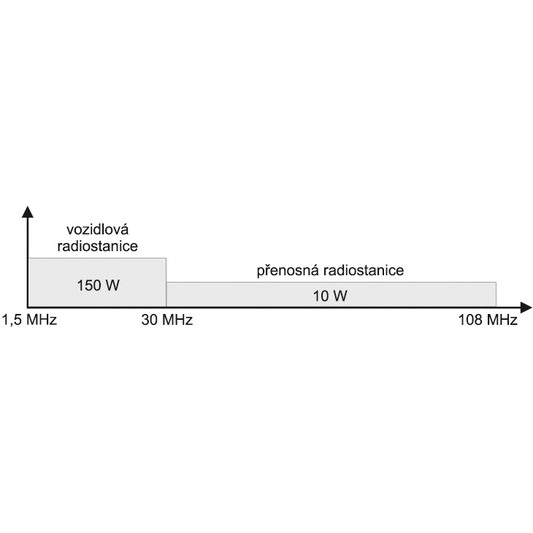

| Kmitočtový rozsah | 1,5 MHz až 108 MHz |
|---|---|
| Špičkový výkon PEP na 50 Ω | |
| • v pásmech KV I a KV II volitelný | 10 W; 20 W; 30 W; 50 W; 75 W; 100 W a 150 W |
| Výkon vysílače v pásmech VKV, volitelný | 1 W; 2 W; 5 W a 10 W |
| Potlačení nežádoucích harmonických vyzařování | |
| • v pásmech KV I a KV II | min. 45 dB |
| Redukce výkonu z důvodu nepřizpůsobení | |
| • v pásmech KV I a KV II při PSV ≤ 2,4 | 100 W |
| • v pásmech KV I a KV II při PSV = ∞ | > 10 W |
| Potlačení spektra širokopásmového šumu při rozladění ± 10 %, modulace F3E | |
| • pro pásmo KV I, KV II | min. 150 dBc/Hz |
| Jmenovité napájecí napětí | 28 V |
| Mezní napájecí napětí (pro napětí pod 18 V je redukován výstupní výkon) | 10 V až 33 V |
| Odolnost proti přepětí a přepólování | dle MIL-STD-1275B |
| Odběr proudu při jmenovitém napájecím napětí | |
| • v režimu vysílání výkonem 150 W | max. 36 A |
| • v režimu příjem | max. 2 A |
| Rozměry | |

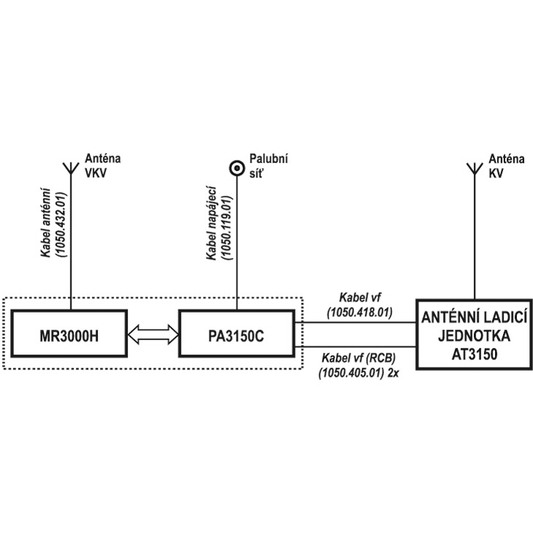

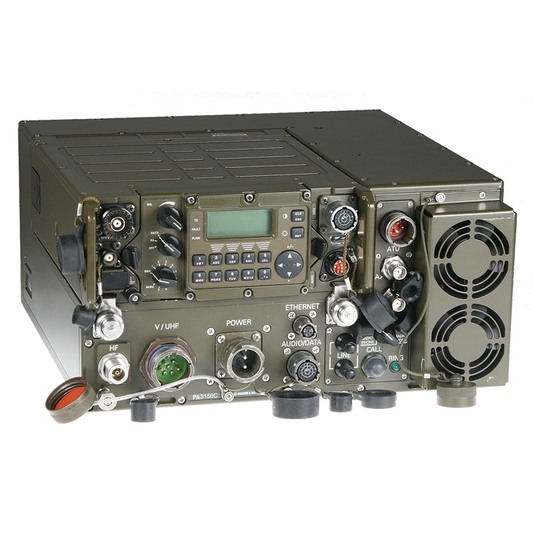

| • zesilovač PA3150C a radiostanice MR3000H (s rámem) | 351 mm x 220 mm x 324 mm [š x v x h] |
| • anténní ladicí jednotka AT3150 (s rámem) | 333 mm x 180 mm x 445 mm [š x v x h] |
| Hmotnost | |
| • zesilovač PA3150C a radiostanice MR3000H (s rámem) | 23 kg |
| • anténní ladicí jednotka AT3150 (s rámem) | 14 kg |
• systém automatického navazování spojení ALE dle MIL-STD-188-141B, App. A;
• přenos dat v pásmu KV dle STANAG 4285;
• přenos dat formou standardního e-mailového klienta na pevném kmitočtu v pásmu KV s připojeným rádiovým směrovačem RR150 dle STANAG 5066.
| Návod k obsluze R150M3 | 2175.010.11 |
|---|---|
| Návod k obsluze R150MP | 2160.010.11 |
| Krátký návod k obsluze R150MP | 2160.011.11 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
MR3000H - Přenosná radiostanice
Radiostanice MR3000H je základním prvkem systému R150M. V závislosti na požadovaném způsobu použití a pracovním pásmu je vytvořena přenosná souprava...
PA3150C - KV kompaktní zesilovač 150 W
Zesilovač je určen pro integraci s radiostanicí MR3000H v jeden celek. Výraznou předností tohoto systému je jeho kompaktní provedení s...

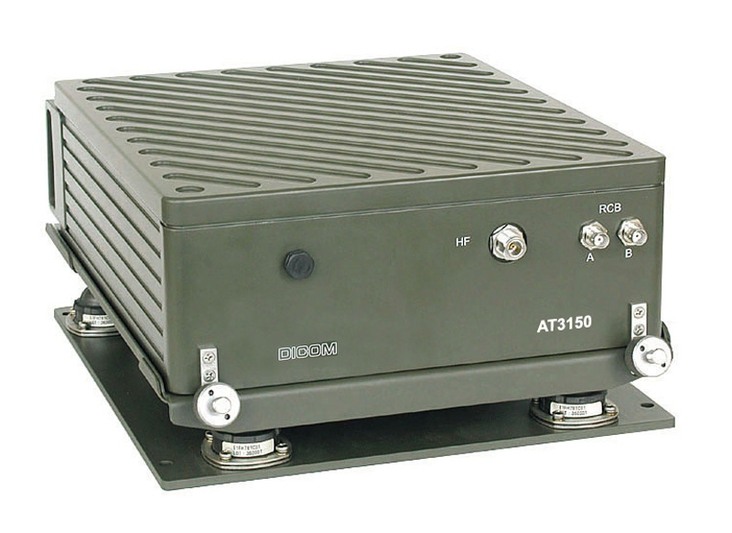

AT3150 - Anténní ladicí jednotka
Anténní ladicí jednotka AT3150 je určena pro systém R150M. Impedančně přizpůsobuje anténu k vysílači radiostanice. Umožňuje hoppingový provoz v pásmu...
Anténa mobilní KV 5 m
Anténa sestává ze dvou základních částí a to anténního dílu a zářiče. Anténní díl je zhotoven z kompozitního materiálu. Na...
GA3001 - Mikrotelefon
Mikrotelefon GA3001 je určen pro radiostanice systému R150M. Pomocí mikrotelefonu je možno vést hlasovou komunikaci ve všech módech provozu na...
Rám
Rám je určen pro zástavbu radiostanice R150M1 do mobilního prostředku. Stanice se upevňuje do odpruženého rámu pomocí rychloupínacích matic. Rám...
Rám
Rám je určen pro zástavbu anténní ladicí jednotky AT3150 do mobilního prostředku. Jednotka se upevňuje do odpruženého rámu pomocí rychloupínacích...
Kabel vf
Zemnicí spoj
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| MR3000H | Přenosná radiostanice | 2160.100.11 | 0067100069447 | 5820123738731 |
| PA3150C | KV kompaktní zesilovač 150 W | 2175.100.1xx | ||
| AT3150 | Anténní ladicí jednotka | 2156.100.05 | ||
| Anténa mobilní KV 5 m | 2036.100.37 | |||
| GA3001 | Mikrotelefon | 2161.100.01 | 0067100069454 | 5965123648878 |
| Rám | 1023.100.03 | 0064570003287 | 597516AA57103 | |
| Rám | 1021.100.04 | 0064662008127 | 5975160024832 | |
| Kabel napájecí | 1050.119.01 | 0067100069966 | 5995160058116 | |
| Kabel vf | 1050.418.01 | 0064301017211 | 5995160031220 | |
| Kabel vf | 1050.405.01 | |||
| Zemnicí spoj | 1050.993.03 | 0064301010537 | 5995160034137 | |
| Zemnicí spoj | 1050.993.14 |
Anténa vozidlová VKV/UKV 2,7 m
Anténa je určena pro pevnou instalaci na všechny typy kolových a pásových mobilních prostředků. Vyznačuje se všesměrovým vyzařovacím diagramem s...
HV3003 - Anténa GPS
Anténa GPS HV3003 je určena k radiostanicím systému R150M. Přijímá signály GPS v pásmu L1 (1575,42 ± 1,023) MHz...
GP3000 - Souprava plnicího zařízení
RNMS3000 - Souprava konfiguračního nástroje
Softwarová aplikace určena pro přípravu provozních dat radiostanic rádiového systému R150M a rádiového systému RF20 (RF13250, RF1302E, RF1302). Základními částmi...
GB3031 - Souprava panelu dálkového ovládání
Panel dálkového ovládání je určen pro ovládání mobilních radiostanic R150M ze stanovišť mimo jejich montáž. Pomocí dálkového ovládání může obsluha...
GA3005 - Reproduktorová skříňka
Reproduktorová skříňka umožňuje hlasitý odposlech přijímaného signálu po připojení k panelovému konektoru radiostanice R150M.
RR150 - Souprava rádiového směrovače
IB3001 - Zdrojová skříň
Zdrojová skříň IB3001 je určena pro napájení radiostanice MR3000H. Je součástí kompletace přenosné soupravy #R150MP#. Představuje kompaktní nerozebíratelný celek, jehož...
MC3001 - Souprava nabíječe mobilního
Soupravu tvoří nabíječ mobilní MC3001 a další příslušenství pro zajištění spolehlivého provozu. Nabíječ je určen pro nabíjení zdrojových skříní typu...
HV3007 - Prutová KV anténa
Skládací prutová anténa ze soupravy přenosné radiostanice #R150MP# pro spojení v pásmu krátkých vln. Anténa je určena pro spojení na...
AK3001 - Drátová KV anténa
Anténa je určena pro provoz v pásmu krátkých vln 1,5 MHz až 30 MHz na pevných stanovištích. Anténu se...
HV3004 - Pásková VKV anténa
Pásková anténa ze soupravy přenosné radiostanice #R150MP# pro spojení v pásmu velmi krátkých vln. Anténa je zhotovena z ocelového pásku...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| Anténa vozidlová VKV/UKV 2,7 m | 2036.100.36 | |||
| HV3003 | Anténa GPS | 2036.100.27 | ||
| GP3000 | Souprava plnicího zařízení | 2167.000.01 | ||
| RNMS3000 | Souprava konfiguračního nástroje | 2168.000.01 | 0067100069928 | 5820160058112 |
| GB3031 | Souprava panelu dálkového ovládání | 2163.000.01 | ||
| GA3005 | Reproduktorová skříňka | 2162.100.01 | ||
| Příručka pro školení obsluhy MR3000H | 2160.008.11 | |||
| RR150 | Souprava rádiového směrovače | 5090.000.01 | 0067100069904 | 5820160058110 |
| IB3001 | Zdrojová skříň | 7043.100.01 | 0118103033116 | 6140123686600 |
| MC3001 | Souprava nabíječe mobilního | 7031.000.01 | ||
| HV3007 | Prutová KV anténa | 2036.100.21 | 0067100069461 | 5985123731839 |
| AK3001 | Drátová KV anténa | 2036.100.22 | ||
| HV3004 | Pásková VKV anténa | 2036.100.25 | 0067100069478 | 5985123688767 |
| Brašna pro soupravu | 2160.116.11 | 0067100069896 | 5895160058109 |
