RF4050 - Vozidlová radiostanice

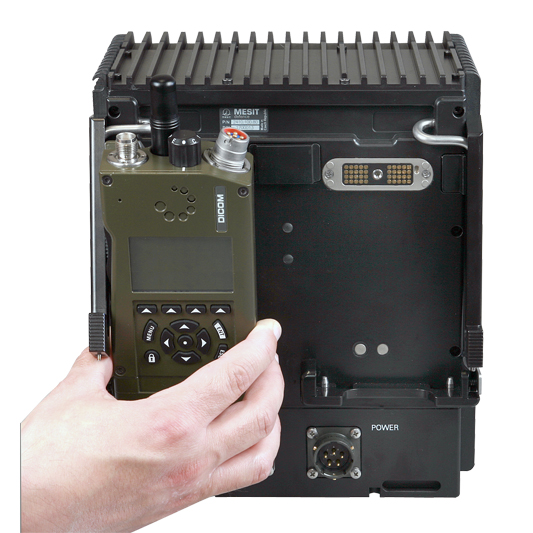

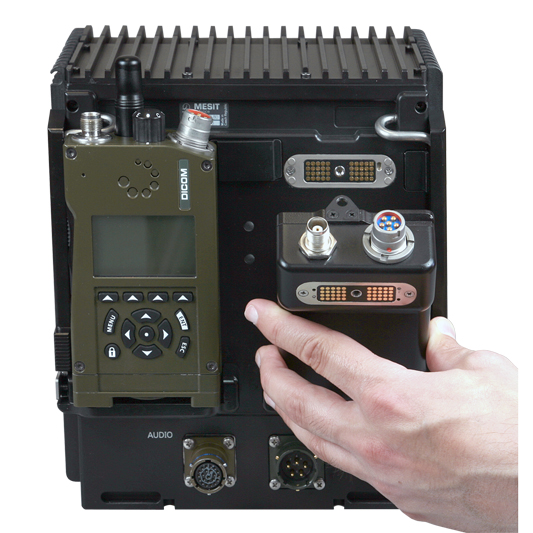

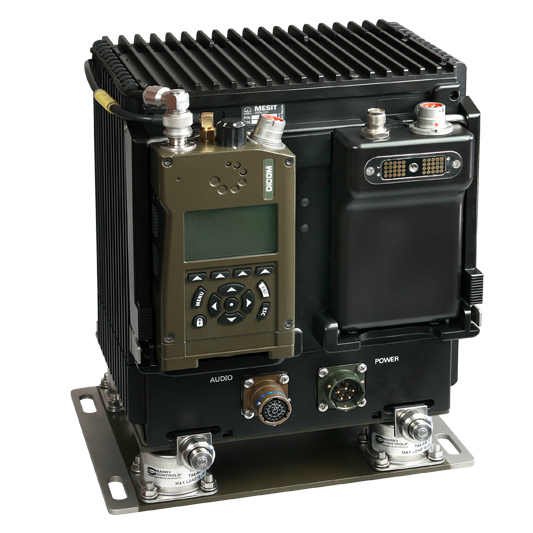

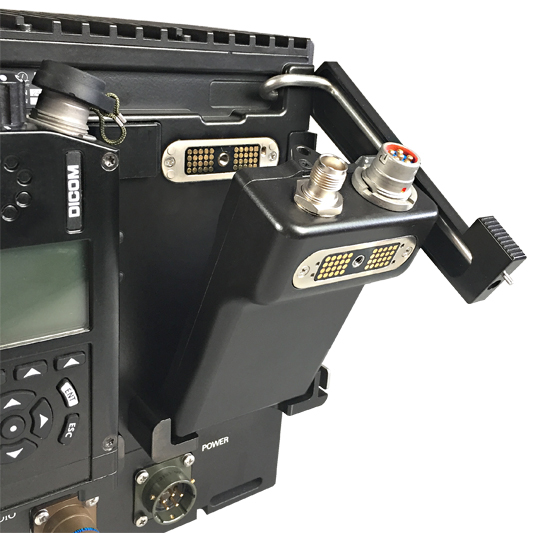

Spojením zesilovače vozidlového VA40 s ruční radiostanicí RF40 vznikne vozidlová radiostanice RF4050. Konstrukční řešení je zvoleno tak, aby byla stanice RF40 snadno odnímatelná (Jerk and Run) a využitelná v případě potřeby i jako výnosná přenosná radiostanice. K sestavě lze připojit Mission Module MM40WR.
• provoz v kmitočtovém pásmu 30 MHz až 512 MHz,
• vícekanálový rádiový systém,
• plnohodnotná MANET síť v pásmu VKV/UKV,
• současný přenos hlasu a IP dat,
• virtuální hlasové kanály,
• podpora několika waveformů,
• příjem a přenos informací ze systémů GPS, Galileo a Glonass,
• COMSEC/TRANSEC založený na AES,
• zvýšení výstupního vf výkonu až na úroveň 50 W,
• kompaktní rozměry a robustní konstrukce vhodná pro kolová i pásová vozidla,
• podpora Jerk and Run,
• rozhraní pro připojení k interkomu vozidla,
• podpora Mission modulů
• napájení z palubní sítě 12 VDC nebo 24 VDC,
• volitelně až dva co-site filtry (pro pásmo 30 MHz až 90 MHz a pásmo UKV),
| Kmitočtové pásmo | 30 MHz až 512 MHz |
|---|---|
| Druh modulace | FM, AM, CPM |
| Vysílací výkon | max. 50 W |
| Jmenovité napájecí napětí z palubní sítě | 10 V až 33 V (MIL-STD-1275E) |
| Odběr proudu (napájení 24 V) | |
| • při vysílání výkonem 50 W | max. 12 A |
| • při příjmu | max. 0,8 A |
| Šířka kanálu | 25 kHz, 250 kHz |
| Waveformy | LOS FM/AM (STANAG 4204/4205) |
| WF40 (V/UHF MANET waveform) | |
| HW20 (VHF EPM waveform, volitelný) | |
| Utajení komunikace | AES, délka klíče až 384 bitů |
| Přijímač GNSS | vestavěný (GPS/Glonass/Galileo) |
| Datová rozhraní | Ethernet, USB, sériové |
| Mechanické, klimatické odolnosti, EMC | |
| Rozměry | 202 mm x 220 mm x 226 mm |
| Hmotnost | max. 10 kg |
| Rozsah provozních teplot | -30 °C až +70 °C |
| Mechanické a klimatické odolnosti | podle MIL-STD-810G |
| EMC | podle MIL-STD-461G |
