AR20 - Souprava automatického retranslačního stanoviště

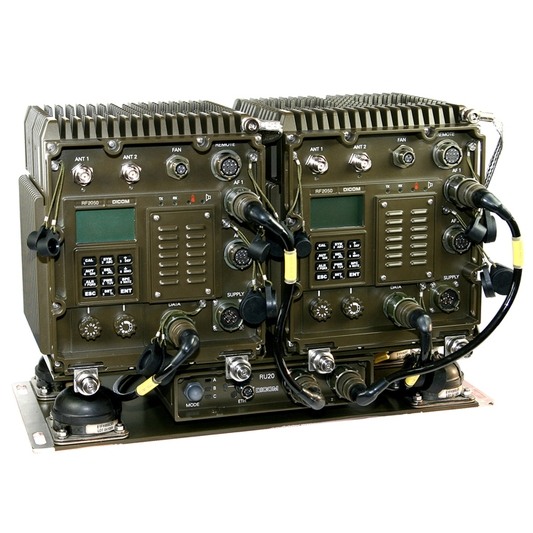

Soupravu tvoří dvě radiostanice RF13250E, retranlační jednotka RU20 a další příslušenství pro zajištění spolehlivého provozu.
Automatické retranslační stanoviště AR20 je zařízení umožňující automatickou retranslaci v provozech na pevných kmitočtech radiostanic splňujících požadavky standardu STANAG 4204. V tomto druhu provozu je umožněna automatická retranslace mezi radiostanicemi RF1302E, RF13250E, jak simplexní, tak i poloduplexní. Automatické retranslační stanoviště dále umožňuje retranslaci mezi radiostanicemi řady RF1302E, RF13250E ve všech módech provozu se skokovou změnou kmitočtu.
Na pevném kmitočtu je kromě retranslace hlasové komunikace umožněna retranslace hlasové komunikace v módu maskované řeči. Jak v módu otevřené a maskované řeči je umožněna retranslace krátkých kódových zpráv FLASH. AR20 dále umožňuje retranslaci dat dle standardu MIL-STD-188-220.
Ve všech módech provozu se skokovou změnou kmitočtu jsou dostupné servisní služby: synchronizace FH sítě, pozdější vstup do FH sítě, autorizace protistanice, odeslání a příjem textových zpráv, odeslání a příjem varovných hlášení ALERT, odeslání požadavku na ukončení vysílání BREAK IN a přenos dat.
Koncové radiostanice mohou využívat AR20 ke zprostředkovanému vzájemnému spojení v lokální rádiové síti, která je prostorově vymezena dosahem koncové stanice na AR20. Lokální rádiové sítě lze dále vzájemně propojovat. Typickým způsobem využití je zvýšení praktického dosahu koncových stanic při provozu převaděče umístěného na vyvýšeném místě v členitém terénu.
Podrobné informace o všech komponentech soupravy a rozšiřujícím příslušenství jsou uvedeny na stránkách jednotlivých zařízení.
| Návod k obsluze RF13250E | 2310.010.13 |
|---|---|
| Krátký návod k obsluze RF13250E | 2310.011.13 |
| Návod k obsluze AR20 | 2315.010.01 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
RF13250E - Mobilní EPM radiostanice
Mobilní vícepásmová radiostanice RF13250E se zvýšenou odolností proti radioelektronickému boji je určena pro zástavbu do všech pásových a kolových vozidel.
- rozsah vlastností typický pro mobilní radiostanice systému RF20
- co-site filtr
RU20 - Retranslační jednotka
Retranslační jednotka je zařízení, které je součástí automatického retranslačního stanoviště, pomocí kterého jsou vzájemně propojeny všechny radiostanice automatického retranslačního stanoviště...
Rám
Rám je určen pro automatické retranslační stanoviště AR20 a nebo může být použit pro instalaci dvou radiostanic RF13250E nebo RF13250...
Kabel nf
Kabel nf
Kabel datový
Kabel datový
Zemnicí spoj
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| RF13250E | Mobilní EPM radiostanice | 2310.100.13 | ||
| RU20 | Retranslační jednotka | 2315.110.01 | ||
| Rám | 7007.100.72 | |||
| Kabel nf | 1050.601.03 | |||
| Kabel nf | 1050.631.02 | |||
| Kabel datový | 1050.340.01 | |||
| Kabel datový | 1050.341.01 | |||
| Kabel napájecí 3 m | 1050.126.02 | 0067100055749 | 5995160055907 | |
| Zemnicí spoj | 1050.993.01 | 0064681901249 | 5995160034143 | |
| Zemnicí spoj | 1050.993.21 |
