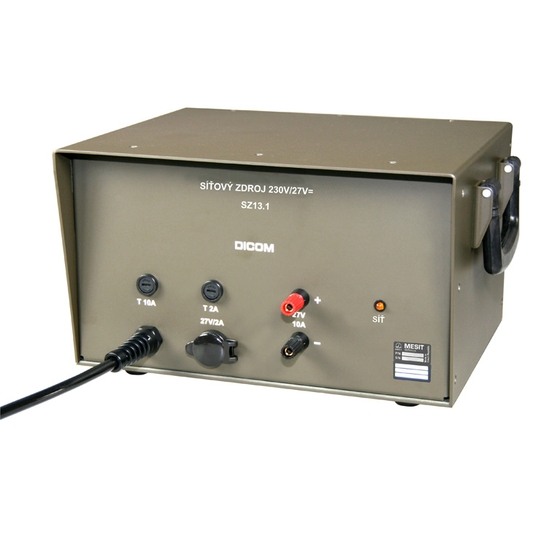

SZ13.1 - Síťový zdroj
Síťový zdroj SZ13.1 je určen k napájení mobilní soupravy RF1325 nebo RF1350 a současně k napájení jiného zařízení se jmenovitým napájecím napětím 27 V s odběrem do 2 A (například nabíječe mobilní soupravy NM13). Lze jej použít i pro napájení jiných zařízení o jmenovitém napětí 27 V až do zatížení 10 A.
PN (RN): 7011.100.01
KČM: 0299012010817
NSN: 6130160037713
| Napájecí napětí | síťové 230 V/50 Hz |
|---|---|
| Odběr proudu ze sítě | |
| • při zátěži 10 A | max. 2 A. |
| • naprázdno | max. 0,7 A |
| Jmenovité výstupní napětí | 27 V |
| Maximální výstupní proud | |
| • přes připojovací kabel | 10 A |
| • přes autokonektor | 2 A |
| Mezní napětí naprázdno | 32 V |
| Minimální napětí při maximálním výstupním proudu | 18 V |
| Minimální napětí při minimálním napětí napájecí sítě | 18 V |
| Zvlnění výstupního napětí | |
| • při zátěži 5 A | max. 20 mV. |
| • při zátěži 10 A | max. 200 mV |
| Krytí | IP 30 |
| Rozsah pracovních teplot | -20 °C až +50 °C |
| Rozsah skladovacích teplot | -30 °C až +60 °C |
| Rozměry [š x v x h] | 304 mm x 251 mm x 170 mm |
| Hmotnost | max. 10,5 kg |
| Návod k obsluze SZ13.1 | 7011.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
SZ13.1 - Souprava síťového zdroje
PN (RN): 7011.000.01
KČM: 0299012007073
NSN: 6130160024534
Kompletace se skládá ze síťového zdroje SZ13.1 a průvodní dokumentace. Pro zajištění standardního provozu nejsou vyžadovány další komponenty. Síťový...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| SZ13.1 | Souprava síťového zdroje | 7011.000.01 | 0299012007073 | 6130160024534 |
