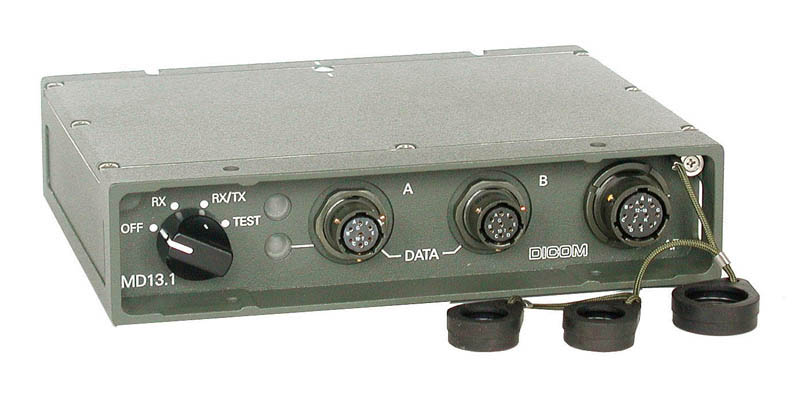

MD13.1 - Rádiový modem (Net)
Rádiový datový modem MD13.1 umožňuje rádiový přenos dat rychlostí 16 kbit/s prostřednictvím radiostanic #RF13.02#, RF1301 nebo #RF1302# na pevném kmitočtu či jinými radiostanicemi, které splňují požadavky STANAG 4204, edice 2.
Síťová verze (Net) umožňuje vytvoření a provoz mobilní rádiové datové sítě - taktický internet. Komunikační protokol použitý v případě síťové varianty odpovídá standardu MIL-STD-188-220B (Interoperability Standard for Digital Message Transfer Device Subsystems). Splňuje všechny povinné funkce s jediným omezením: počet účastníků sítě je max. 32. Zajišťuje šíření IP paketu po rádiové síti na přímou i nepřímou slyšitelnost (retranslace IP paketu až přes 6 účastníků). Podrobné informace o rádiovém modemu MD13.1, všech dalších komponentech soupravy a rozšiřujícím příslušenství jsou uvedeny na stránkách jednotlivých zařízení.
| Napájecí napětí | z konektoru radiové stanice |
|---|---|
| Rozsah napájecího napětí | 6 V až 33 V |
| Odběr proudu při napájecím napětí 12 V | max. 150 mA |
| ROZHRANÍ NF | |
| Rozhraní pro nf signál | desetipólový panelový konektor AMPHENOL pro připojení k radiostanici |
| Přenosová rychlost dat v rádiovém kanálu | 16 kbit/s |
| Modulace | GMSK |
| Režim rádiového provozu | semiduplex |
| Jmenovitá úroveň modulace do radiostanice | (1,25 ± 0,15) V/2 kΩ |
| Jmenovitá úroveň vstupního signálu z radiostanice | (4 ± 1) V/5 kΩ |
| DETEKCE A KOREKCE CHYB | |
| Kódování se zpětnou korekcí chyb | Golay (24,12) → propustnost dat 8 kbit/s |
| Prokládání | |
| Scrambling | |
| DETEKCE HOVOROVÉHO A DATOVÉHO PROVOZU | |
| CTCSS 150 Hz | podtón 150 Hz (hovor) |
| Šumový výkon | vyhodnocení šumového výkonu (hovor a data) |
| ROZHRANÍ DATA A, B | |
| Rozhraní pro data | 2 x RS232C, sedmipólový panelový konektor AMPHENOL |
| Přenosová rychlost rozhraní A | 19,2 kbit/s, 38,4 kbit/s |
| Přenosová rychlost rozhraní B | 19,2 kbit/s |
| Parita | žádná |
| Počet datových bitů | 8 |
| Počet stop bitů | 1 |
| Režim provozu při komunikaci počítač - modem | duplex |
| Provozní teploty | -30 °C až +60 °C |
| Rozměry [š x v x h] | 184 mm x 45 mm x 142 mm |
| Hmotnost | 0,8 kg |
| Návod k obsluze MD13.1 | 2025.010.51 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
MD13.1 - Souprava rádiového modemu (Net)
Soupravu tvoří rádiový modem MD13.1 v síťové verzi (Net) a další příslušenství pro zajištění spolehlivého provozu. Rádiový datový modem...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| MD13.1 | Souprava rádiového modemu (Net) | 2025.000.51 | 0068600200125 | 5895160023158 |
