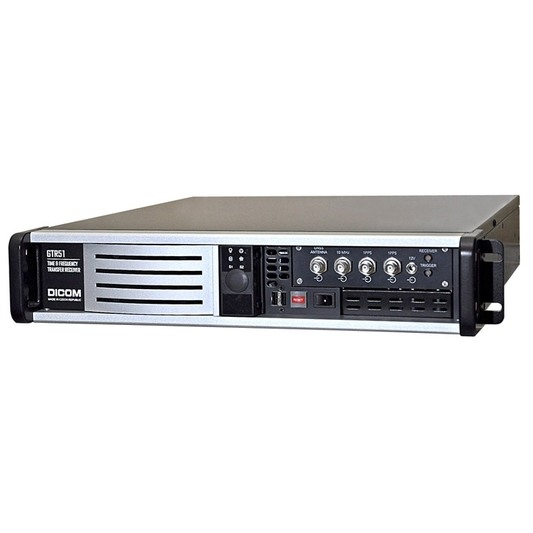

GTR51 - Přijímač GNSS pro transfer času a frekvence
GTR51 je přijímač GNSS (Global Navigation Satellite System) určený pro transfer času a frekvence. Přijímač podporuje kódová i fázová měření s využitím signálů několika systémů v několika frekvenčních kanálech. Díky velké šířce pásma a použití pokročilého zpracování signálu přijímač poskytuje i při kódovém měření subnanosekundovou přesnost. Kritické prvky přijímače jsou umístěny v termostatovaném boxu. Po připojení do lokální sítě nebo internetu je možné přijímač dálkově ovládat a provádět download a upload změřených dat.
Přijímač je vyráběn ve třech variantách, viz tabulka.
| ZAŘÍZENÍ | ZPRACOVÁVANÉ SYSTÉMY | ANTÉNA | SOUPRAVA | ||||
| GPS | GALILEO | SBAS | GLONASS | ||||
| GTR51 | 2065.100.10 | • | • | • | • | 2065.527.30 | 2065.000.10 |
| 2065.100.11 | • | • | • | 2065.527.30 | 2065.000.11 | ||
| 2065.100.12 | • | • | 2065.527.30 | 2065.000.12 | |||
Činnost přijímače
Přijímač pracuje zcela automaticky. Po počáteční konfiguraci nepřetržitě měří a ukládá změřená data. Na základě změřených dat je pak možné generovat výstupní soubory v několika standardních i proprietárních formátech. Zpracování dat lze spouštět manuálně nebo plánovačem, který zajišťuje pravidelné zpracování výsledků měření (denně, týdně, ...). Výstupní datové soubory mohou být staženy z přijímače, automaticky odeslány na určený server, nebo automaticky uloženy na externí disk. Po dokončení zpracování dat odešle přijímač krátkou zprávu na určenou e-mailovou adresu. Změřená data mohou být vztažena buď ke vstupní nebo k výstupní časové značce 1PPS.
Dálkové ovládání
Přijímač lze řídit z jakéhokoli počítače prostřednictvím sítě. Uživatelské rozhranní má podobu webové stránky, kterou lze otevřít ve webovém prohlížeči. Umožňuje ovládání přijímače, sledování jeho činnosti a stahování změřených dat. Přístup k přijímači vyžaduje autorizaci.
Diagnostický systém
Přijímač je vybaven diagnostickým systémem, který indikuje několik desítek provozních událostí a stavů. Diagnostické zprávy lze zapisovat do logu, zobrazovat v uživatelském rozhranní a odesílat na určenou e-mailovou adresu.
Monitoring s grafickým zobrazením
Historie řady provozních parametrů (časová diference, teplota, elevace a azimut družic, ...) se zobrazuje v grafech, které jsou součástí uživatelského rozhranní.
| VSTUP ČASOVÉ REFERENCE | |
|---|---|
| Vstupní signál | 1PPS (náběžná hrana) |
| Vstupní impedance | 50 Ω |
| Spouštěcí úroveň | 0 V-2 V nastavitelná |
| Maximální napětí | 5,5 V/50 Ω |
| Minimální napětí | -0,1 V/50 Ω |
| Časová značka 1PPS musí být koherentní se signálem frekvenční reference na vstupu 10 MHz. | |
| VÝSTUP ČASOVÉ REFERENCE | |
| Vstupní signál | 1PPS (náběžná hrana) |
| Vstupní impedance | 50 Ω |
| Nízká úroveň | < 0,5 V/50 Ω |
| Vysoká úroveň | > 1,8 V/50 Ω |
| VSTUP FREKVENČNÍ REFERENCE | |
| Vstupní signál | 10 MHz |
| Vstupní impedance | 50 Ω |
| Maximální úroveň | 3 Vpp/50 Ω |
| Minimální úroveň | 0,5 Vpp/50 Ω |
| PŘESNOST | |
| Kódové měření | < 0,5 ns RMS (CGGTTS, porovnání na malou vzdálenost, GPS, GLONASS, GALILEO) |
| Měření fáze nosné | < 15 ps RMS (porovnání na malou vzdálenost) |
| FORMÁTY VÝSTUPNÍCH DAT | |
| CGGTTS | all tracks/all satellites, včetně MSIO, verze 01 a 02 |
| RINEX | (observation / navigation files) versions 2.11, 3.01, 3.05 and 4.00 |
| RAW | proprietární formát, všechny signály, kódová i fázová měření |
| EL_MASK | analýza CNR a překážek |
| STAT | statistika změřených dat |
| L3P_30s | P3 data vypočtená z měření po 30 s |
| L3P_1s | P3 data vypočtená z měření po 1 s |
| BETA | proprietární formát podobný plánovanému CGGTTS V03, GPS, GALILEO, GLONASS |
| 1PPS_DIF | proprietární formát, diference 1PPS_IN-1PPS_OUT |
| PŘIJÍMAČ GNSS | |
| Podporované signály | |
| GPS: L1C/A , L1P, L2C, L2P, L5 | |
| GLONASS: L1OF, L1SF, L2OF, L2SF | |
| GALILEO: E1, E5a | |
| SBAS: L1, L5 | |
| Typ měření | kódová i fázová měření vztažená k vstupní nebo výstupní 1PPS |
| Šířka pásma přijímače | 24 MHz |
| Počet družic | všechny viditelné |
| MĚŘIČ ČASOVÝCH INTERVALŮ | |
| Přesnost | < 15 ps rms |
| Termostat | s termoelektrickými moduly |
| Rozměry | standardní skříň 19“/2U |
| Napájecí napětí | 100 V-240 V AC/50 Hz-60 Hz |
| Rozsah pracovních teplot | 0 ºC-50 ºC |
| ANTÉNA | |
| Napájení antény | 5 V/max. 90 mA (plus na vnitřním kontaktu) |
| Doporučená anténa | Novatel GNSS-850 |
| Návod k obsluze GTR51 | 2065.010.12 |
|---|
