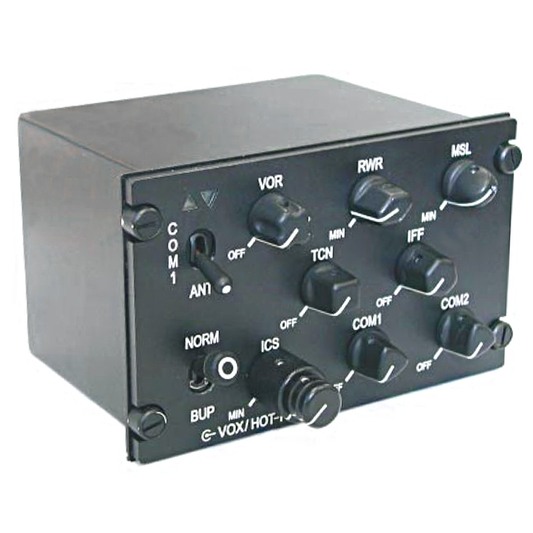

LUN3573.02 - Palubní telefon
Palubní telefon LUN3573.02 je elektronické zařízení určené pro dvoumístnou verzi proudových letounů, kde slouží k přenosu nf signálů ze dvou radiokomunikačních stanic, varovných a návěstních signálů z radionavigačních a dalších speciálních zařízení na proudovém letadle do sluchátek pilota a distribuci modulačního signálu do dvou radiokomunikačních stanic. Dále umožňuje telefonní spojení mezi piloty a mezi piloty a pozemní obsluhou.
PN (RN): 3001.100.02
| ZÁKLADNÍ PARAMETRY | |
|---|---|
| Hmotnost | max. 1,2 kg |
| Rozměry [š x v x d] | 146 mm x 90 mm x 103 mm |
| Napájecí napětí | 28 V, dle MIL-STD-704E |
| Odebíraný proud (U = 28 V) | max. 0,5 A |
| FUNKČNÍ PARAMETRY | |
| Mikrofonní vstupy | |
| - hlavní mikrofonní vstup | 5 Ω /0,4 mVrms |
| - vedlejší mikrofonní vstup | 300 Ω /2 mVrms |
| - mikrofonní vstup pozemní obsluhy | 5 Ω /0,4 mVrms |
| Audio vstupy | |
| • s regulací hlasitosti | 8 nesymetrických linek |
| VOR - navigační systém | 7 Vrms |
| DME - dálkoměr | 5 Vrms |
| IFF - identifikace | 1 Vrms |
| RWR - varovný přijímač radaru | 3,5 Vrms |
| MSL - raketa | 36 Vrms |
| COM1 - radiové stanice 1 | 6,5 Vrms |
| COM - radiové stanice 2 | 6,5 Vrms |
| ICI – vstup nf signálu druhého interkomu | 0,6 Vrms |
| • bez regulace hlasitosti | 3 nesymetrické linky |
| MKR - přijímač návěštidla | 5 Vrms |
| CNATEN - záložní výstup radiové stanice 1 | 12 Vrms |
| TIN – vstup nf signálu druhé poz. obsluhy | 0,1 Vrms |
| Logické vstupy | |
| • aktivní v úrovni GND | 3 vstupy |
| DH - nebezpečná výška | |
| MASTER - centrální signalizace | |
| ACCEL - akcelerometr | |
| • aktivní v úrovni +28 V | 1 vstup |
| CANOPY SHATTER – signál od tříštění překrytu | |
| Audio výstupy | |
| sluchátkový výstup pilota | 1 W / 10 Ω |
| sluchátkový výstup pozemní obsluhy | 1 W / 10 Ω |
| modulační výstup | 2 linky 1,5 V / 30 Ω |
| výstup pro videorekordér | 2 linky 1,3 V / 47 kΩ |
| výstup nf signálu interkomu | 0,6 V / 10 kΩ |
| výstup nf signálu druhé poz. obsluhy | 0,1 V / 10 kΩ |
| Odolnost proti působení vnějších vlivů vyhovuje normě RTCA/DO-160C. |
