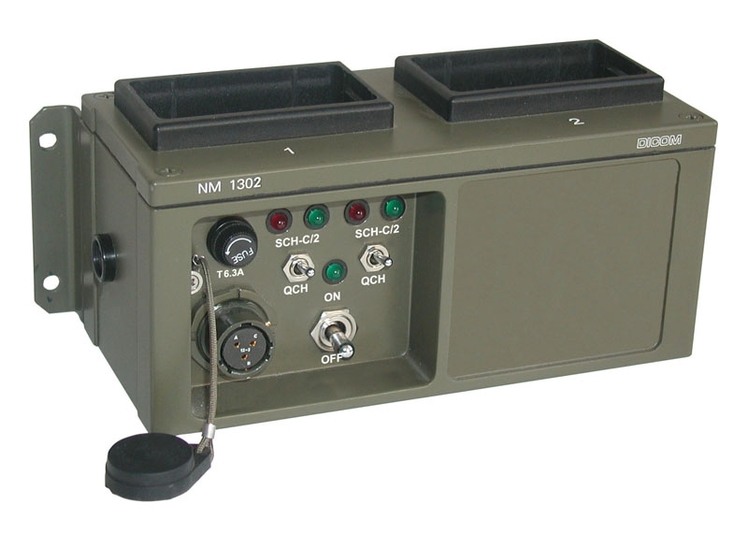

NM1302 - Nabíječ mobilní
Nabíječ NM1302 je určen pro nabíjení zdrojových skříní BP1301 (NiCd), LP1302 (LiIon) a LP20 (LiIon) v mobilních prostředcích s napětím palubní sítě 12 V nebo 27 V.
Nabíječ se přišroubuje k mobilnímu prostředku čtyřmi šrouby M5. K palubní síti se připojí napájecím kabelem (1050.113.01). Nabíjené skříně se nasunují do nabíječe shora. Z tohoto důvodu musí být dodržen minimální prostor nad nabíječem 130 mm. Nabíječ umožňuje i nabití zdrojových skříní LP1302 na poloviční kapacitu před dlouhodobým uložením.
| Napájecí napětí z palubní sítě vozidla | 12 V nebo 27 V |
|---|---|
| Rozsah napájecího napětí | 10 V až 33 V |
| Odběr proudu z palubní sítě | max. 5 A |
| Rychlonabíjení BP1301 | |
| Nabíjecí proud | 0,14 A až 1,4 A – řízeno procesorem |
| Rozsah teplot zdrojových skříní pro spuštění rychlonabíjení | +10 ºC až +40 ºC |
| Doba nabíjení | 78 minut |
| Ukončení rychlonabíjení | při poklesu napětí o 1 %, po uplynutí času 78 minut, při zvýšení teploty skříně nad 43 ºC |
| Standardní nabíjení BP1301 | |
| Nabíjecí proud | 140 mA |
| Rozsah teplot zdrojových skříní pro spuštění standardního nabíjení | 0 ºC až +43 ºC |
| Standardní nabíjení je ukončeno | po uplynutí času 15 hodin |
| Nabíjení zdrojové skříně LP1302, LP20 | |
| Nabíjecí proud | max. 1,6 A |
| Rozsah teplot zdrojových skříní pro spuštění nabíjení | 0 ºC až +43 ºC |
| Doba nabíjení | 5 hodin |
| Rozsah pracovních teplot nabíječe | –30 ºC až +50 ºC |
| Rozměry [š x v x h] | 212 mm x 92 mm x 100 mm |
| Hmotnost | 1,3 kg |
| Návod k obsluze NM1302 | 7028.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
NM1302 - Souprava nabíječe mobilního
Soupravu tvoří nabíječ mobilní NM1302 a další příslušenství pro zajištění spolehlivého provozu. Nabíječ NM1302 je určen pro nabíjení zdrojových skříní...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| NM1302 | Souprava nabíječe mobilního | 7028.000.01 | 0299012011694 | 6130160048120 |
LP1302 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava čtyř LiIon článků s ochrannými a diagnostickými obvody a displejem zobrazujícím stav nabití akumulátorů.
- kapacita 3,6 Ah
LP20 - Zdrojová skříň
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava šesti LiIon článků s ochranným a diagnostickým obvodem. Diagnostický obvod je opatřen displejem zobrazujícím stav nabití akumulátorů.
- kapacita 6,7 Ah
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| LP1302 | Zdrojová skříň | 7029.100.02 | ||
| LP20 | Zdrojová skříň | 7029.100.11, 7029.100.13 |
