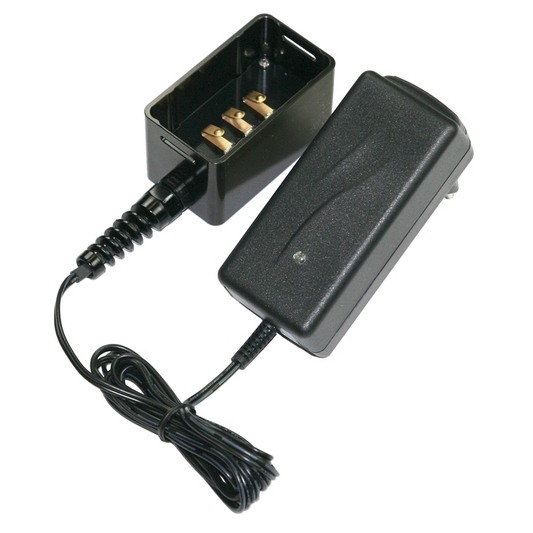

PC20 - Malý síťový nabíječ
Malý síťový nabíječ PC20 slouží k nabíjení vždy jedné zdrojové skříně LP1302, LP20 (LiIon).
PN (RN): 7046.100.11
| Napájecí napětí | síťové 90 V až 264 V/50 Hz až 60 Hz |
|---|---|
| Odběr proudu | max. 0,3 A |
| Nabíjecí proud | max. 1500 mA |
| Nabíjecí napětí | max. 8,5 V |
| Doba nabíjení | |
| LP1302 | max. 5 h |
| LP20 | max. 8 h |
| Počet připojených zdrojových skříní | 1 |
| Rozsah provozních teplot při nabíjení | 0 °C až +43 °C |
| Ukončení nabíjení při poklesu nabíjecího proudu pod | max. 125 mA |
| Zástavbové rozměry nabíječe | |
| Síťová část | |
| výška | max. 110 mm |
| šířka | max. 50 mm |
| hloubka | max. 81 mm |
| Nabíjecí pozice | |
| výška | max. 75 mm |
| šířka | max. 43 mm |
| hloubka | max. 68 mm |
| Hmotnost nabíječe | max. 0,28 kg |
| Návod k obsluze PC20 | 7046.010.11 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
PC20 - Kompletační seznam malého síťového nabíječe
PN (RN): 7046.000.11
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| PC20 | Kompletační seznam malého síťového nabíječe | 7046.000.11 |
LP1302 - Zdrojová skříň
PN (RN): 7029.100.02
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava čtyř LiIon článků s ochrannými a diagnostickými obvody a displejem zobrazujícím stav nabití akumulátorů.
- kapacita 3,6 Ah
LP20 - Zdrojová skříň
PN (RN): 7029.100.11, 7029.100.13
Napájení radiostanic rádiového systému RF20. Zdrojovou skříň tvoří sérioparalelní sestava šesti LiIon článků s ochranným a diagnostickým obvodem. Diagnostický obvod je opatřen displejem zobrazujícím stav nabití akumulátorů.
- kapacita 6,7 Ah
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| LP1302 | Zdrojová skříň | 7029.100.02 | ||
| LP20 | Zdrojová skříň | 7029.100.11, 7029.100.13 |
