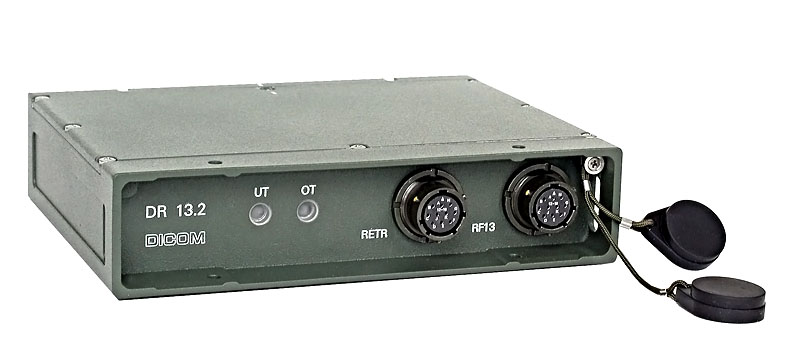

DR13.2 - Doplněk pro retranslaci
Doplněk pro retranslaci je doplňkové zařízení radiostanice RF13, které zabezpečuje automatickou retranslaci signálů otevřené i maskované řeči a krátkých zpráv (FLASH) retranslačním stanovištěm v síti radiostanic typu RF13 a RF1301 nebo stanic RF1302E a RF1302 na pevném kmitočtu. Doplněk může být využíván jako součást přenosného i mobilního retranslačního zařízení.
Retranslační stanoviště vybavené dvěma doplňky DR13.2 umožňuje automatickou retranslaci signálů simplexních koncových stanic v obou možných rádiových směrech. Oba pracovní kmitočty (přijímací i vysílací) retranslačního stanoviště jsou automaticky přepínány doplňky DR13.2.
Retranslační stanoviště vybavené alespoň jedním doplňkem DR13.2 připojeným k přijímací radiostanici umožňuje automatickou retranslaci signálů semiduplexních koncových stanic za účelem vytvoření převaděčové rádiové sítě. Jeden pracovní kmitočet retranslačního stanoviště pak slouží pouze pro příjem a druhý pouze pro vysílání.
Doplněk umožňuje obsluze retranslačního stanoviště fónické spojení v režimu otevřené i maskované řeči s koncovými stanicemi a vzájemné zasílání krátkých zpráv.
Doplněk pro retranslaci DR13.2 umožňuje automatickou retranslaci krátkých zpráv pouze v součinnosti s radiostanicí RF13 v provedení 04 a vyšším.
| Napájení | z radiostanice RF13 |
|---|---|
| Odběr proudu | max. 70 mA |
| Výstupní modulační napětí | (1,45 ± 0,2) V |
| Automatická retranslace signálů | • otevřené řeči |
| • maskované řeči | |
| • krátkých zpráv (FLASH) | |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Rozměry [š x v x h] | 184 mm x 45 mm x 142 mm |
| Hmotnost | 0,8 kg |
| Návod k obsluze DR13.2 | 2015.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
DR13.2 - Souprava doplňku pro retranslaci
Soupravu tvoří doplněk pro retranslaci DR13.2 a další příslušenství pro zajištění spolehlivého provozu. Doplněk pro retranslaci je doplňkové zařízení...
| Typové označení | Název | PN (RN) | KČM | NSN |
|---|---|---|---|---|
| DR13.2 | Souprava doplňku pro retranslaci | 2015.000.01 | 0064241006344 | 5820160023142 |
