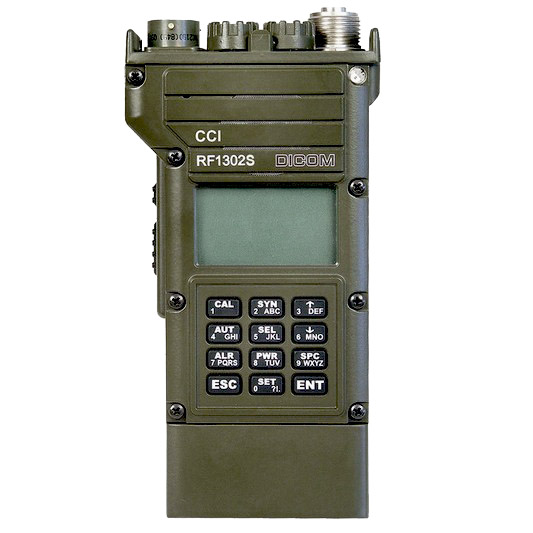

RF1302S - Ruční EPM radiostanice
Ruční EPM radiostanice RF1302S (kategorie CCI/KKP) je víceúčelová VKV radiostanice pro spojení na taktickém stupni velení u všech druhů vojsk. Tato radiostanice kromě standardních analogových provozních režimů s otevřeným přenosem podporuje speciální provozní režimy (SOM), které jsou certifikovány Národním bezpečnostním úřadem pro přenos utajovaných informací do stupně Důvěrné (NATO CONFIDENTIAL). Tyto režimy pracují v pásmu 30 MHz až 87,975 MHz. Jedná se o provoz se skokovou změnou kmitočtu (FH – Frequency Hopping), digitální přenos na pevném kmitočtu (DFF – Digital Fixed Frequency), provoz vyhledávání volného kmitočtu (FCS – Free Channel Search) a smíšený provoz FH a FCS (MIX – mixed mode). Tyto provozy výrazně zvyšují odolnost radiové komunikace radioelektronickému boji.
Předmětem rádiové komunikace mohou být jak hlasové zprávy (Voice), tak i datové interní zprávy vytvořené operátorem prostřednictvím klávesnice a zobrazované na displeji RF1302S.
Soupravu ruční EPM radiostanice RF1302S tvoří vlastní stanice a příslušenství pro běžné způsoby provozu.
Na pevném kmitočtu v kmitočtovém pásmu 30 MHz až 87,975 MHz je fonický provoz radiostanice RF1302S otevřenou řečí slučitelný s provozem všech doposud používaných VKV radiostanic v AČR a také v ostatních armádách. V tomto kmitočtovém pásmu je radiostanice plně slučitelná s doplňkovými provozy všech souprav radiostanic RF13, jako jsou přenosy krátkých kódových zpráv – FLASH a provoz maskovanou řečí. Podle typu zvoleného pásma umožňuje stanice RF1302S vést komunikaci např. s krátkovlnnými stanicemi typu R150, s leteckými stanicemi v prvním leteckém pásmu, stanicemi v radioamatérském pásmu a stanicemi v pásmu CB (Civil Band).
RF1302S - Souprava ruční EPM radiostanice
Soupravu tvoří radiostanice RF1302S a další příslušenství pro zajištění spolehlivého provozu.
Ruční EPM radiostanice RF1302S (kategorie CCI/KKP) je víceúčelová...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| RF1302S | Souprava ruční EPM radiostanice | 2300.000.50 |
LP1302 - Battery pack
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of four LiIon cells with protective diagnostic circuits, and a capacity display.
- nominal capacity 3.6 Ah
AL1301 - Long tape antenna 1.1 m
This is a basic type antenna for RF20 or RF1301 transceivers. This antenna can also be used with the RF13...
AS1301 - Short tape antenna 0.5 m
Short-distance communication between RF20 or RF1301 transceivers. This antenna can also be used with the RF13 transceiver. The antenna proper...
LP20 - Battery pack
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of six LiIon cells with a protective diagnostic circuit. The diagnostic circuit is equipped with a battery charging status display.
- nominal capacity 6.7 Ah
NM1302 - Mobile charger set
Set consists of NM1302 mobile charger and accessories. NM1302 charger is designed to charge BP1301 (NiCd) and LP1302 (LiIon) battery...
AL13 - Long tape antenna 1.5 m
This is a basic type antenna for RF13 transceiver (VHF). It can be easily used instead of 1.5 m...
RF13.8 - Hang-up antenna
This antenna is used for operation of the RF13 transceiver from trenches, forests or from buildings. The antena consits of...
2.6 m VHF vehicle antenna
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...
PD13 - Long-wire antenna
PK1302S - Souprava plnicího zařízení
Souprava plnicího zařízení je určena pro přípravu a přenos dat k certifikovaným radiostanicím RF1302S a RF13250S. Souprava PK1302S sestává z...
RF13.3 - Handset
RM1301 - Handheld microphone/speaker
RF13.51R - Headset set
RF13.51L - Headset set
Set consists of RF13.51L headset and documentation. For basic operation no other components are required. The headset is designed...
RF13.52R - Headset set
RF13.52L - Headset set
Set bag
Carrying harness
Transceiver sleeve
Combination shoulder straps (left, right)
Battery pack case
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| LP1302 | Battery pack | 7029.100.02 | ||
| AL1301 | Long tape antenna 1.1 m | 2037.100.01 | 0064681101236 | 5985160015375 |
| AS1301 | Short tape antenna 0.5 m | 2038.100.01 | 0064681101058 | 5985160025492 |
| Transceiver bag | 6000010032 | 0067100045353 | 5820160044342 | |
| Set bag | 6000010033 | 0067100045346 | 5820160044343 | |
| Battery pack bag | 7020.116.01 | 0064725000813 | 5895160015377 | |
| LP20 | Battery pack | 7029.100.11, 7029.100.13 | ||
| NU1302 | Universal charger set N/A | 7027.000.01 | 0299012011670 | 6130160048118 |
| NM1302 | Mobile charger set | 7028.000.01 | 0299012011694 | 6130160048120 |
| AL13 | Long tape antenna 1.5 m | 2039.100.01 | 0064685905834 | 5985160033179 |
| RF13.8 | Hang-up antenna | 2036.100.11 | 0064681101065 | 5985160024749 |
| 2.6 m VHF vehicle antenna | 2036.100.23, 2036.100.24 | |||
| PD13 | Long-wire antenna | 2036.100.10 | 0064681101577 | 5985160038730 |
| PK1302S | Souprava plnicího zařízení | 2320.000.51 | ||
| RF13.3 | Handset | 2022.100.51 | 0064333000731 | 5965160034142 |
| RM1301 | Handheld microphone/speaker | 2009.100.01 | 0064332001036 | 5965160024751 |
| RF13.51R | Headset set | 2023.000.61 | 0064334000655 | 5965160034184 |
| RF13.51L | Headset set | 2023.000.63 | ||
| RF13.52R | Headset set | 2023.000.71 | 0064334000617 | 5965160023144 |
| RF13.52L | Headset set | 2023.000.73 | 0067100052896 | 5965160055350 |
| Set bag | 6000010100 | |||
| Carrying harness | 6000010101 | |||
| Transceiver sleeve | 6000010104 | |||
| Combination shoulder straps (left, right) | 6000010105 | |||
| Battery pack case | 6000010103 |
