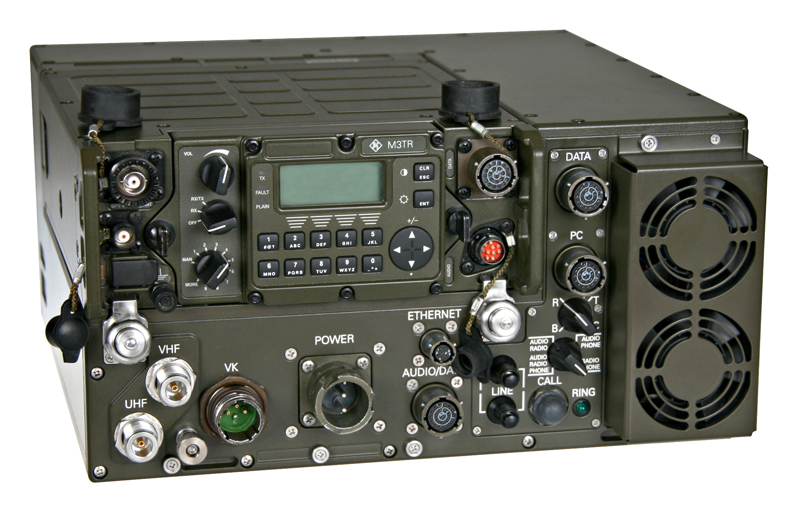

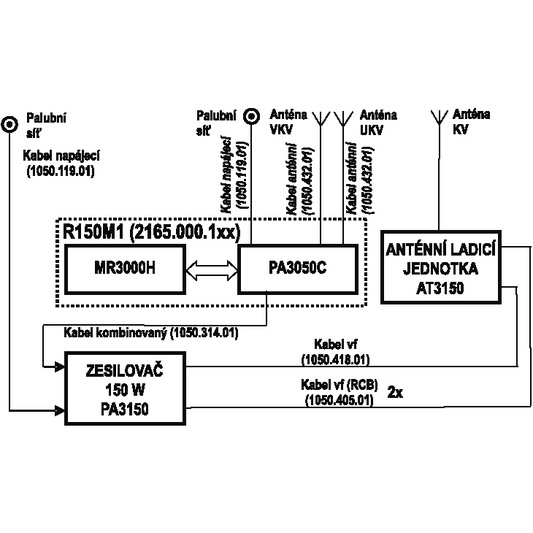

R150M2 - Souprava mobilní radiostanice s KV zesilοvačem
Souprava mobilní radiostanice s KV zesilovačem R150M2 je mobilní KV/VKV/UKV stanice pro taktický stupeň velení u všech druhů vojsk. Součástí radiostanice je příslušenství, se kterým lze zabezpečit spolehlivý dlouhodobý provoz. Lze ji využít pro provoz v mobilních prostředcích a nebo na pevných stanovištích. Při využití doplňkového příslušenství jsou provozní vlastnosti dále rozšířeny. Je to zejména: přenos dat v analogových nebo digitálních sítích, LAN a WAN sítích, stejně jako přenos dat z osobních počítačů nebo externích datových terminálů.
• Systém automatického navazování spojení ALE dle MIL-STD-188-141B, App. A;
• Přenos dat v pásmu KV dle STANAG 4285;
• Přenos dat formou standardního e-mailového klienta na pevném kmitočtu v pásmu KV s připojeným rádiovým směrovačem RR150 dle STANAG 5066;
• Všechny provozní vlastnosti shodné se soupravou R150M1.
| Kmitočtový rozsah | 1,5 MHz až 512 MHz |
|---|---|
| Špičkový výkon PEP na 50 Ω | |
| • v pásmech KV I a KV II | volitelný; 10 W; 20 W; 30 W; 50 W; 75 W; 100 W a 150 W |
| Výkon vysílače v pásmech VKV, UKV | volitelný; 1 W; 2 W; 5 W; 10 W a 50 W |
| Potlačení nežádoucích harmonických vyzařování | |
| • v pásmech KV I a KV II | min. 45 dB |
| • v pásmu 30 MHz až 48 MHz | min. 60 dB při 50 W |
| • v pásmu 48 MHz až 512 MHz | min. 67 dB při 50 W |
| Redukce výkonu z důvodu nepřizpůsobení | |
| • v pásmech KV I a KV II při PSV ≤ 2,4 | 100 W |
| • v pásmech KV I a KV II při PSV = ∞ | >10 W |
| Redukce výkonu z důvodu nepřizpůsobení v pásmech VKV a UKV (50 W) | |
| • při PSV < 2 | bez redukce |
| • při PSV = ∞ | min. 5 W |
| Redukce výkonu v pásmech VKV a UKV způsobená změnou napájecího napětí | |
| • při napětí 18 V až 33 V | výkon bez redukce |
| • při napětí 10 V až 18 V | 25 W ± 0,8 dB |
| Potlačení spektra širokopásmového šumu při rozladění ± 10 %, modulace F3E | |
| • pro pásmo KV I, KV II | min. 150 dBc/Hz |
| • pro pásmo VKV a UKV | min. 160 dBc/Hz |
| pro pásmo VKV a UKV s co-site filtrem v rozsahu kmitočtů 30 MHz až 88 MHz (PA3150: 2165.100.110, 2165.100.113, 2165.100.114 a 2165.100.117) | min. 170 dBc/Hz |
| Jmenovité napájecí napětí | 24 V |
| Mezní napájecí napětí | 18 V až 33 V |
| Odolnost proti přepětí, vypínací napětí | min. 34 V |
| Odběr proudu při jmenovitém napájecím napětí | |
| • zesilovače PA3150 v režimu vysílání výkonem 150 W v pásmech KV I, KV II | max. 40 A |
| • soupravy R150M1 v režimu vysílání výkonem 50 W v pásmu VKV, UKV | max. 18 A |
| • v režimu příjem | max. 1,3 A |
| Rozměry [š x v x h] | |
| • radiostanice R150M1 (s rámem) | 351 mm x 220 mm x 324 mm |
| • zesilovač PA3150 (s rámem) | 205 mm x 205 mm x 328 mm |
| • anténní ladicí jednotka AT3150 (s rámem) | 333 mm x 180 mm x 445 mm |
| Hmotnost | |
| • radiostanice R150M1 (s rámem) | 23 kg |
| • zesilovače PA3150 (s rámem) | 11,2 kg |
| • anténní ladicí jednotka AT3150 (s rámem) | 14 kg |
| Návod k obsluze R150M1, R150M2 | 2165.010.11 |
|---|---|
| Návod k obsluze R150MP | 2160.010.11 |
| Krátký návod k obsluze R150MP | 2160.011.11 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
R150M1 - Souprava mobilní radiostanice
Radiostanice R150M1 je určena pro spojení na taktickém stupni u všech druhů vojsk a lze ji využít pro provoz v...

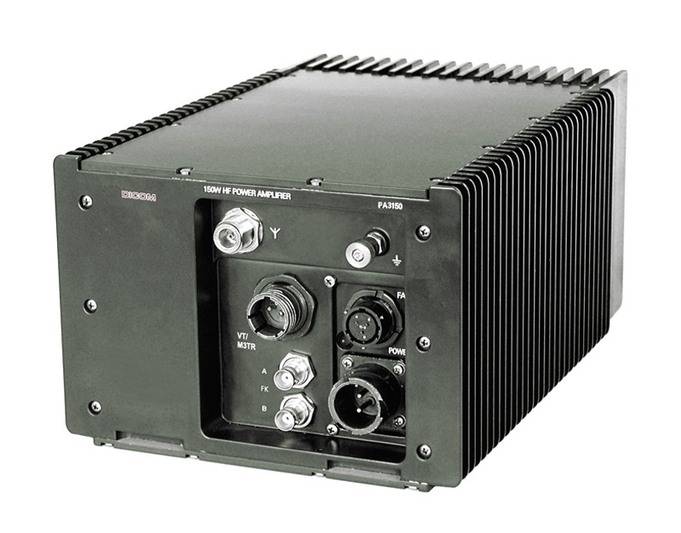

PA3150 - Zesilovač KV 150 W
Zesilovač je určen pro připojení ke kompaktnímu zesilovači PA3050C. Slouží k zesílení vysílaného výkonu v pásmu krátkých vln až na...

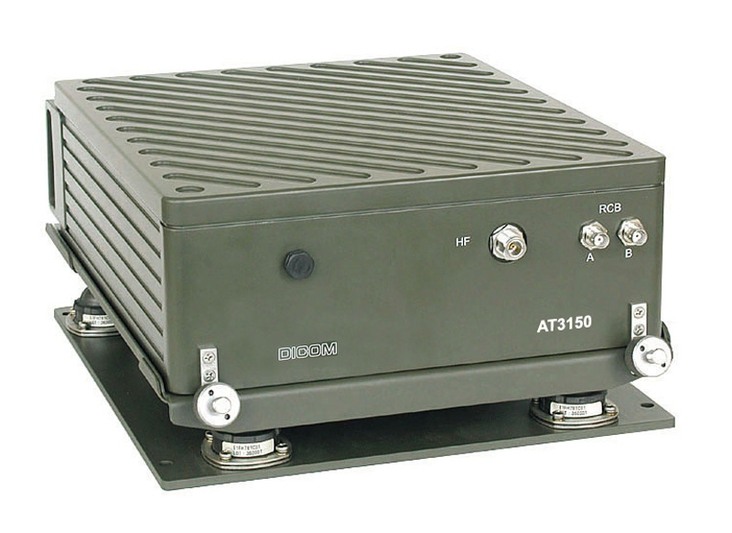

AT3150 - Anténní ladicí jednotka
Anténní ladicí jednotka AT3150 je určena pro systém R150M. Impedančně přizpůsobuje anténu k vysílači radiostanice. Umožňuje hoppingový provoz v pásmu...
Rám
Rám je určen pro zástavbu zesilovače PA3150 do mobilního prostředku. Zesilovač se upevňuje do odpruženého rámu pomocí rychloupínacích matic. Rám...
Rám
Rám je určen pro zástavbu anténní ladicí jednotky AT3150 do mobilního prostředku. Jednotka se upevňuje do odpruženého rámu pomocí rychloupínacích...
Kabel vf
Zemnicí spoj
Anténa mobilní KV 5 m
Antenna 2036.100.55 is a mobile whip HF antenna for operating frequencies 1.5 MHz to 30 MHz with...
Kabel kombinovaný
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| R150M1 | Souprava mobilní radiostanice | 2165.000.1xx | ||
| PA3150 | Zesilovač KV 150 W | 2170.100.11 | ||
| AT3150 | Anténní ladicí jednotka | 2156.100.05 | ||
| Rám | 1022.100.01 | |||
| Rám | 1021.100.04 | 0064662008127 | 5975160024832 | |
| Kabel vf | 1050.405.01 | |||
| Zemnicí spoj | 1050.993.14 | |||
| Anténa mobilní KV 5 m | 2036.100.37 | |||
| Kabel napájecí | 1050.119.01 | 0067100069966 | 5995160058116 | |
| RF cable | 1050.418.01 | 0064301017211 | 5995160031220 | |
| Kabel kombinovaný | 1050.314.01 | |||
| Grounding | 1050.993.03 | 0064301010537 | 5995160034137 |
