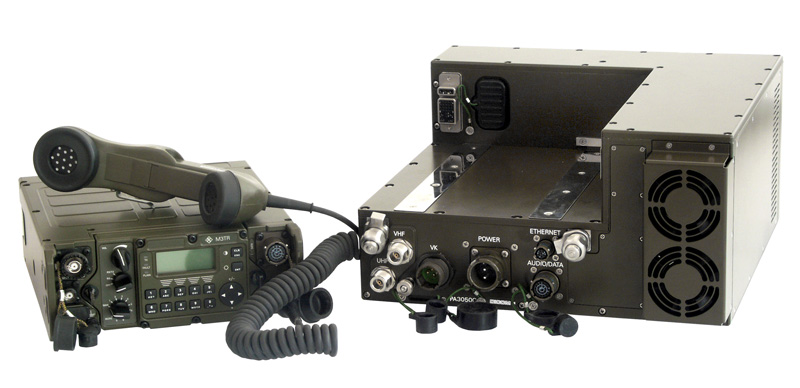

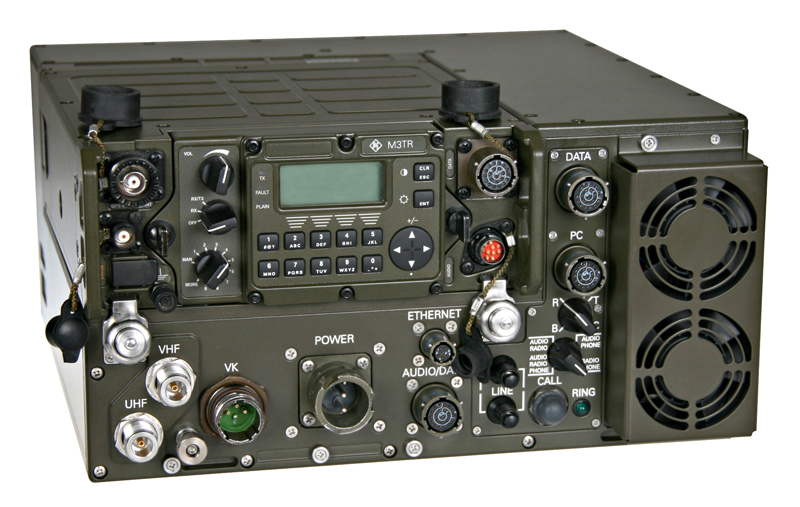

R150M1 - Souprava mobilní radiostanice
Radiostanice R150M1 je určena pro spojení na taktickém stupni u všech druhů vojsk a lze ji využít pro provoz v mobilních prostředcích a na pevných stanovištích v pásmu VKV a UKV. Při využití doplňkového příslušenství jsou provozní vlastnosti dále rozšířeny o přenos dat v analogových nebo digitálních sítích, LAN a WAN sítích, stejně jako přenos dat z osobních počítačů nebo externích datových terminálů. Provoz radiostanice v pásmu UKV tj. od 108 MHz do 512 MHz je umožněn pouze při použití vhodného typu antény. Robustní konstrukce radiostanice zabezpečuje vysokou mechanickou a klimatickou odolnost, která je vyžadována standardem MIL-STD-810E.
Provozní parametry
• Hlasitý odposlech přijímaného signálu z reproduktorové skříňky GA3005;
• Dálkové ovládání radiostanice z panelu dálkového ovládání GB3031;
• Možnost ovládání radiostanice a služební linky s připojeným polním telefonem (PA3050C: 2165.100.103, 2165.100.107, 2165.100.113, 2165.100.117);
• Připojení na digitální komunikační systém VICM100 mobilního prostředku;
• Paketový přenos dat v pásmu VKV a UKV (PA3050C: 2165.100.104, 2165.100.107, 2165.100.114, 2165.100.117) podle standardu MIL-STD-188-220C;
• Dálkové ovládání přes ETHERNET nebo sériovou linku standardním PC.
Varianty PA3050C
| 2165.100.100 | 50 W VKV/UKV kompaktní zesilovač (bez co-site filtru) |
| 2165.100.103 | 50 W VKV/UKV kompaktní zesilovač (s připojením AUDIO/DATA a pro polní telefon) |
| 2165.100.104 | 50 W VKV/UKV kompaktní zesilovač (s modemem MIL-STD-188-220C) |
| 2165.100.107 | 50 W VKV/UKV kompaktní zesilovač (s modemem MIL-STD-188-220C, s připojením AUDIO/DATA a pro polní telefon) |
| 2165.100.110 | 50 W VKV/UKV kompaktní zesilovač (s co-site filtrem) |
| 2165.100.113 | 50 W VKV/UKV kompaktní zesilovač (s co-site filtrem s připojením AUDIO/DATA a pro polní telefon) |
| 2165.100.114 | 50 W VKV/UKV kompaktní zesilovač (s modemem MIL-STD-188-220C a co-site filtrem) |
| 2165.100.117 | 50 W VKV/UKV kompaktní zesilovač (s modemem MIL-STD-188-220C s co-site filtrem a připojením AUDIO/DATA a pro polní telefon) |
| Kmitočtový rozsah | 30 MHz až 512 MHz |
|---|---|

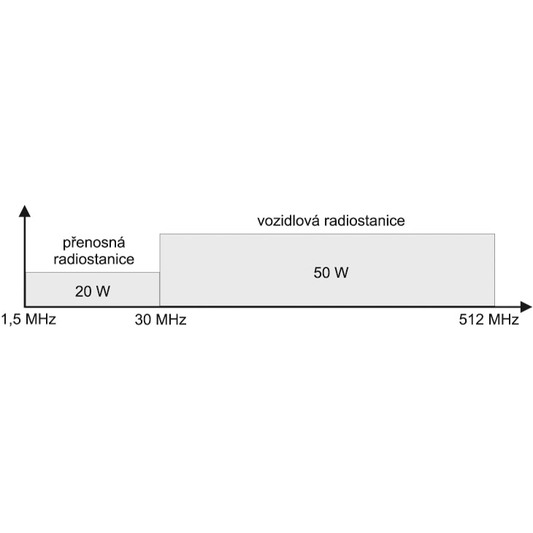

| Výkon vysílače v pásmech VKV, UKV volitelný | 1 W; 2 W; 5 W; 10 W a 50 W |
| Potlačení nežádoucích harmonických vyzařování | |
| • v pásmu 30 MHz až 48 MHz | min. 60 dB při 50 W |
| • v pásmu 48 MHz až 512 MHz | min. 67 dB při 50 W |
| Redukce výkonu z důvodu nepřizpůsobení v pásmech VKV a UKV (50 W) | |
| • při PSV < 2 | bez redukce |
| • při PSV = ∞ | min. 5 W |
| Redukce výkonu v pásmech VKV a UKV způsobená změnou napájecího napětí | |
| • při napětí 18 V až 33 V | výkon bez redukce |
| • při napětí 10 V až 17,9 V | 25 W |
| Potlačení spektra širokopásmového šumu při rozladění ± 10 %, modulace F3E | |
| • pro pásmo VKV a UKV | min. 160 dBc/Hz |
| • pro pásmo VKV a UKV s co-site filtrem v rozsahu kmitočtů 30 MHz až 90 MHz (PA3050C: 2165.100.110, 2165.100.113, 2165.100.114 a 2165.100.117) | min. 170 dBc/Hz |
| Jmenovité napájecí napětí | 12 V nebo 24 V |
| Mezní napájecí napětí | 10 V až 33 V |
| Odolnost proti přepětí, vypínací napětí | min. 34 V |
| Odběr proudu při jmenovitém napájecím napětí 24 V a výkonu 50 W | max. 18 A |
| Rozměry (s rámem) [š x v x h] | 351 mm x 220 mm x 324 mm |
| Hmotnost (s rámem) | 23 kg |
| Rozsah pracovních teplot | -40 °C až +70 °C |
| Návod k obsluze R150M1, R150M2 | 2165.010.11 |
|---|---|
| Návod k obsluze R150MP | 2160.010.11 |
| Krátký návod k obsluze R150MP | 2160.011.11 |
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
MR3000H - Přenosná radiostanice
Radiostanice MR3000H je základním prvkem systému R150M. V závislosti na požadovaném způsobu použití a pracovním pásmu je vytvořena přenosná souprava...
PA3050C - 50 W VKV/UKV kompaktní zesilovač
Zesilovač je určen pro integraci s radiostanicí MR3000H v jeden celek. Výraznou předností tohoto systému je jeho kompaktní provedení s...
Kabel anténní
Kabel datový
Rám
Rám je určen pro zástavbu radiostanice R150M1 do mobilního prostředku. Stanice se upevňuje do odpruženého rámu pomocí rychloupínacích matic. Rám...
GA3001 - Mikrotelefon
Mikrotelefon GA3001 je určen pro radiostanice systému R150M. Pomocí mikrotelefonu je možno vést hlasovou komunikaci ve všech módech provozu na...
2.6 m VHF vehicle antenna
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...

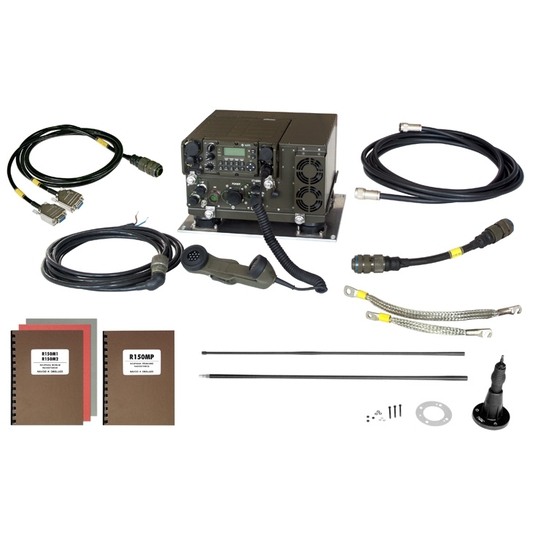

| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| MR3000H | Přenosná radiostanice | 2160.100.11 | 0067100069447 | 5820123738731 |
| PA3050C | 50 W VKV/UKV kompaktní zesilovač | 2165.100.1xx | 0067100069959 | 5996160058115 |
| Kabel napájecí | 1050.119.01 | 0067100069966 | 5995160058116 | |
| Kabel anténní | 1050.432.01 | |||
| Kabel NF/DATA 22 | 1050.304.01 | 0067100069973 | 5995160058117 | |
| Kabel datový | 1050.309.01 | |||
| Rám | 1023.100.03 | 0064570003287 | 597516AA57103 | |
| GA3001 | Mikrotelefon | 2161.100.01 | 0067100069454 | 5965123648878 |
| 2.6 m VHF vehicle antenna | 2036.100.23, 2036.100.24 | |||
| Grounding | 1050.993.03 | 0064301010537 | 5995160034137 |
Vehicle antenna VHF/UHF 1.3 m
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...
Vehicle antenna VHF 1.6 m
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...
Vehicle antenna VHF/UHF 2.7 m
The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...
1.88 m VHF vehicle antenna
It is intended for fixed mounting on the metal bodywork of the vehicle. A characteristic feature of the antenna is...
HV3003 - Anténa GPS
Anténa GPS HV3003 je určena k radiostanicím systému R150M. Přijímá signály GPS v pásmu L1 (1575,42 ± 1,023) MHz...
Groundplane antenna
The antenna is intended for use on stationary posts. The antenna can be installed on all types of masts supplied...
Discon antenna
Telescopic winch driven mast 10 m
Antenna mast
It is intended for use in field conditions to install all types of GROUNDPLANE antennas supplied by DICOM. Individual sections...
GP3000 - Souprava plnicího zařízení
RNMS3000 - Souprava konfiguračního nástroje
Softwarová aplikace určena pro přípravu provozních dat radiostanic rádiového systému R150M a rádiového systému RF20 (RF13250, RF1302E, RF1302). Základními částmi...
GB3031 - Souprava panelu dálkového ovládání
Panel dálkového ovládání je určen pro ovládání mobilních radiostanic R150M ze stanovišť mimo jejich montáž. Pomocí dálkového ovládání může obsluha...
GA3005 - Reproduktorová skříňka
Reproduktorová skříňka umožňuje hlasitý odposlech přijímaného signálu po připojení k panelovému konektoru radiostanice R150M.
IB3001 - Zdrojová skříň
Zdrojová skříň IB3001 je určena pro napájení radiostanice MR3000H. Je součástí kompletace přenosné soupravy #R150MP#. Představuje kompaktní nerozebíratelný celek, jehož...
MC3001 - Souprava nabíječe mobilního
Soupravu tvoří nabíječ mobilní MC3001 a další příslušenství pro zajištění spolehlivého provozu. Nabíječ je určen pro nabíjení zdrojových skříní typu...
HV3004 - Pásková VKV anténa
Pásková anténa ze soupravy přenosné radiostanice #R150MP# pro spojení v pásmu velmi krátkých vln. Anténa je zhotovena z ocelového pásku...
HV3007 - Prutová KV anténa
Skládací prutová anténa ze soupravy přenosné radiostanice #R150MP# pro spojení v pásmu krátkých vln. Anténa je určena pro spojení na...
AK3001 - Drátová KV anténa
Anténa je určena pro provoz v pásmu krátkých vln 1,5 MHz až 30 MHz na pevných stanovištích. Anténu se...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| Vehicle antenna VHF/UHF 1.3 m | 2036.100.34 | |||
| Vehicle antenna VHF 1.6 m | 2036.100.35 | |||
| Vehicle antenna VHF/UHF 2.7 m | 2036.100.36 | |||
| 1.88 m VHF vehicle antenna | 2036.100.40 | |||
| HV3003 | Anténa GPS | 2036.100.27 | ||
| Groundplane antenna | 2036.100.38 | |||
| Discon antenna | 2036.100.18 | 0064681101609 | 5985160039132 | |
| Telescopic winch driven mast 10 m | 2036.100.20 | 0064681500217 | 5985160039124 | |
| Antenna mast | 2036.100.39 | |||
| GP3000 | Souprava plnicího zařízení | 2167.000.01 | ||
| RNMS3000 | Souprava konfiguračního nástroje | 2168.000.01 | 0067100069928 | 5820160058112 |
| GB3031 | Souprava panelu dálkového ovládání | 2163.000.01 | ||
| GA3005 | Reproduktorová skříňka | 2162.100.01 | ||
| Příručka pro školení obsluhy MR3000H | 2160.008.11 | |||
| IB3001 | Zdrojová skříň | 7043.100.01 | 0118103033116 | 6140123686600 |
| MC3001 | Souprava nabíječe mobilního | 7031.000.01 | ||
| HV3004 | Pásková VKV anténa | 2036.100.25 | 0067100069478 | 5985123688767 |
| HV3007 | Prutová KV anténa | 2036.100.21 | 0067100069461 | 5985123731839 |
| AK3001 | Drátová KV anténa | 2036.100.22 | ||
| Brašna pro soupravu | 2160.116.11 | 0067100069896 | 5895160058109 |
