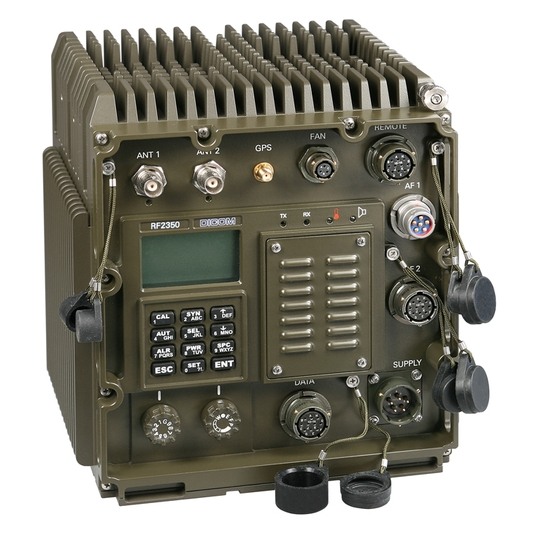

PN (RN): 2310.100.41

a) ve všech druzích provozu
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE);
• programování provozními daty prostřednictvím externího zařízení - PK23 nebo PK1302;
• simplexní nebo semiduplexní provoz;
• nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně klíčů TRANSEC a COMSEC;
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice;
• odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKV III je (1750 ± 25) Hz;
• prosvětlení displeje a klávesnice;
• nastavení kontrastu displeje;
• synchronní přenos dat;
• signalizace nastaveného vysílacího výkonu na displeji, indikace vysílání pomocí LED na panelu;
• signalizace příjmu signálu na pracovním kanále LED na panelu radiostanice;
• signalizace přehřátí vysílače (LED na panelu radiostanice) s automatickým přechodem na nižší výkon;
• signalizace aktivního režimu s co-site filtrem;
• možnost připojení externího chladícího bloku pro zvýšení účinnosti chlazení;
• provoz „pouze příjem" s potlačeným vysíláním;
• provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem;
• hlasitý odposlech přijímaného signálu s regulací hlasitosti a signalizací odposlechu pomocí LED;
• dálkové ovládání radiostanice pomocí panelu dálkového ovládání RC20 s využitím protokolu PRC20;

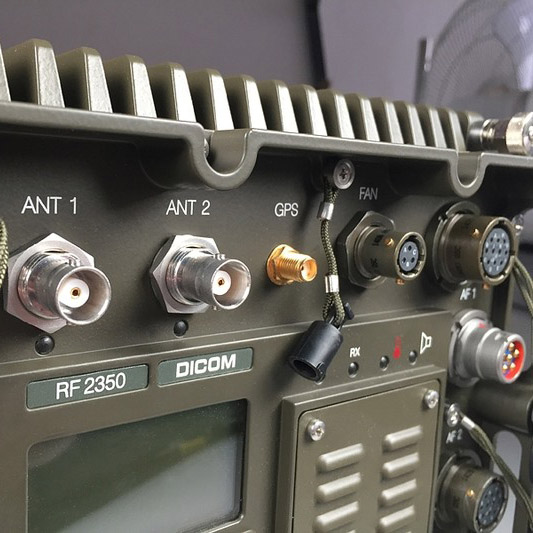

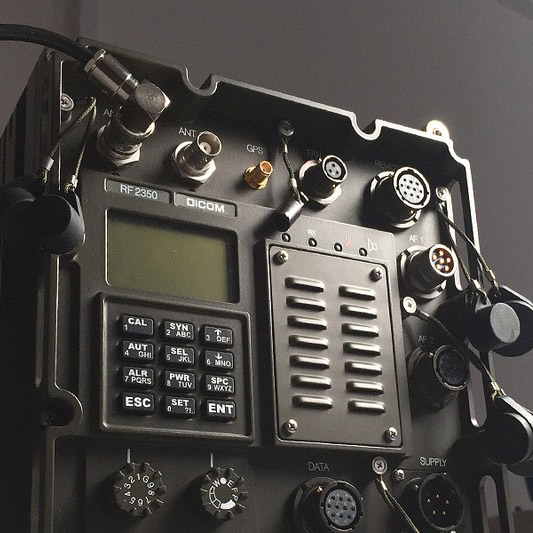

• konfigurace anténního konektoru pro připojení jedné nebo dvou antén;
• zobrazení servisních informací – firmware;
• zobrazení polohy, rychlosti a času na LCD s připojenou externí GPS anténou;
• jednoduchý způsob ovládání.

b) při provozu na pevném kmitočtu
• předvolba max. 10 kanálů z celého kmitočtového rozsahu 25 MHz až 145,9875 MHz, počet předvolených kanálů snížen při obsazení sítěmi FH;
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKV II pouze signálový);
• fonický provoz přes vnitřní maskovač slučitelný s RF13, RF1301, RF1302, RF13250, RF1302E a RF13250E;
• vysílání a příjem krátkých kódových zpráv – FLASH s identifikací protistanice;
• programování parametrů kanálu z klávesnice;
• prohledávání kanálů (SCANNING) po naprogramovaných kanálech;
• přenos dat dle MIL-STD-188-220 slučitelný s modemy MD13.1, popř. s R150M1, R150M2 a stanicemi RF1302E;
• nastavení pracovního kmitočtu po krocích 6,25 kHz, 8,33 kHz, 25 kHz nebo 1 MHz;
• přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2.

c) při provozu FH
• předvolba max. 6 sítí;
• provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz;
• zabezpečený provoz TRANSEC a utajený provoz COMSEC;
• simplexní nebo semiduplexní provoz se skokovou změnou kmitočtu;
• volitelný provozní mód kmitočtového skákání – FH, DFF, FCS a MIX s rychlým přechodem na HLC, HLG nebo HLA;
• komunikace na kanále se spojitou nosnou;
• isofrekvenční mód provozu bez monitorování kmitočtů HLC, HLG a HLA;
• navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG;
• monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním;
• pozdější vstup do sítě s vyžádáním synchronizace;
• změna řídící stanice podle situace v síti;
• odeslání varovného hlášení ke všem účastníkům sítě;
• prověření vzájemné autorizace;
• selektivní komunikace MASTER s vybranou podřízenou stanicí;
• odeslání a příjem krátkých textových zpráv s maximální délkou 156 znaků;
• příprava, uložení a vyvolání až 10 krátkých textových zpráv;
• upozornění na ukončení vysílání BREAK IN;
• vypnutí INTERLEAVING pro komunikaci na hranici spojení;
• přenos dat P2P s nastavitelnou uživatelskou rychlostí přenosu dat – 7100 bit/s, 4800 bit/s a 2400 bit/s;
• přenos dat dle MIL-STD-188-220 (NET);
• CW mód využitelný pro spojení s externími kmitočtovými konvertory;
• G-track, odesílání polohových hlášení rádiovým kanálem;
• odeslání vlastní polohy formou SMS zprávy.

Kmitočtový rozsah 25,0000 MHz až 145,9875 MHz
Jmenovitá vstupní/výstupní impedance 50 Ω
Kmitočtová pásma
KV 25,000 MHz až 29,975 MHz
VKV I 30,000 MHz až 108,000 MHz
VKV II 117,975 MHz až 140,000 MHz
VKV III 140,0250 MHz až 145,9875 MHz
Druh modulace
KV F3E (FM)
VKV I F3E (FM)
VKV II A3E (AM)
VKV III F3E (FM)
Kanálová rozteč
KV 25 kHz
VKV I 25 kHz; 12,5 kHz; 6,25 kHz
VKV II 25 kHz; 8,33 kHz
VKV III 25 kHz; 12,5 kHz
Počet pracovních kanálů s roztečí 25 kHz
KV 200
VKV I 3121
VKV II 882
VKV III 239
Počet nastavitelných kanálů max. 10
Počet kanálů se skokovou změnou kmitočtu max. 6
PARAMETRY PŘIJÍMAČE
Citlivost (25-29,975) MHz 0,6 μV
Citlivost (30-90) MHz s co-site filtrem/bez co-site filtru 0,7 μV/0,5 μV
Citlivost (90,00625-108) MHz 0,5 μV
Citlivost (117,975-140) MHz 0,5 μV
Citlivost (140,025-145,9875) MHz 0,5 μV
Dynamická dvousignálová selektivita pro sousední kanál min. 57 dB
Potlačení mezifrekvenčních kmitočtů min. 80 dB
Potlačení zrcadlových kmitočtů min. 60 dB
Potlačení nežádoucích příjmů při rozladění > 10 % od pracovního kmitočtu min. 70 dB
PARAMETRY VYSÍLAČE
Jmenovitý výkon vysílače FM 50 W
Jmenovitý výkon vysílače AM 15 W
Snížený výkon vysílače FM 5 W
Snížený výkon vysílače AM 2 W
Potlačení vlastních harmonických min. 60 dB
Potlačení parazitních kmitočtů pro ∆f > 25 kHz min. 70 dB
Doba nepřetržitého provozu při +50 °C při poměru příjem : vysílání = 1 : 1 bez omezení
Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fonickém provozu otevřenou řečí s anténou 2,6 m (na VKV I) 25 km
NAPÁJENÍ (podle MIL-STD-1275B)
Jmenovité napájecí napětí z palubní sítě 12 V nebo 24 V
Mezní napájecí napětí 10 V až 33 V
Odběry proudu radiostanice
• vysílání jmenovitým výkonem
napájení 12 V max. 25 A
napájení 24 V max. 12 A
• příjem max. 1,25 A (12 V)
TYPICKÉ PARAMETRY VNITŘNÍHO CO-SITE FILTRU
Kmitočtový rozsah 30 MHz až 90 MHz
Provozní zatížitelnost (inband) 30 W pro fmin
10 W pro fmax
Elektrická odolnost (stopband do 90 MHz) min. 65 W
Šířka pásma (3 dB) 2,6 % f0
Rejekce ± 10 % f0 33 dB
Útlum (inband) 2,4 dB
Shape Factor (30/3 dB) 6,4

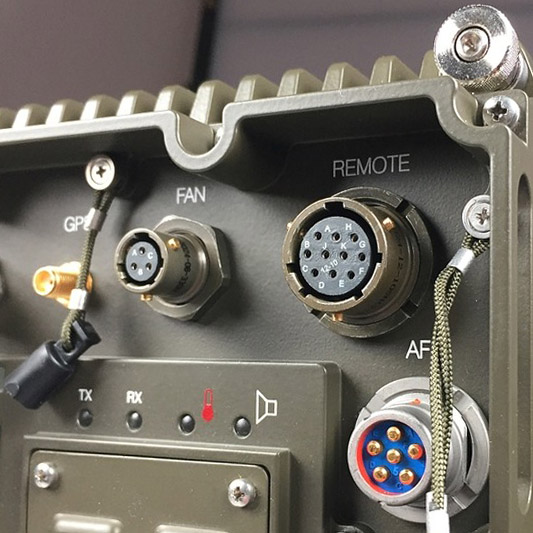

PARAMETRY NÍZKOFREKVENČNÍCH VÝSTUPŮ/VSTUPŮ
Pásmo efektivně přenášených kmitočtů
úzkopásmové audio 300 Hz až 3000 Hz
širokopásmové audio 20 Hz až 11000 Hz
Nízkofrekvenční úrovně výstupů AF konektorů
Konektor AF1
úzkopásmové audio nastavitelná úroveň/1 kΩ
širokopásmové audio konstantní úroveň 1000 mV/600 Ω
Konektor AF2
úzkopásmové audio nastavitelná úroveň min. 200 mW/8 Ω
úzkopásmové audio konstantní úroveň min. 775 mV/600 Ω
širokopásmové audio konstantní úroveň 1000 mV/600 Ω
Konektor REMOTE
úzkopásmové audio konstantní úroveň min. 775 mV/600 Ω
Nízkofrekvenční úrovně vstupů AF konektorů
Konektor AF1
úzkopásmové audio 3 mV/∆f = 4 kHz
širokopásmové audio 400 mV/∆f = 4 kHz
Konektor AF2
úzkopásmové audio (NARROW/LINE) 100 mV/∆f = 4 kHz
širokopásmové audio 400 mV/∆f = 4 kHz
Konektor REMOTE
úzkopásmové audio (LINE) 100 mV /∆f = 4 kHz
Akustický tlak vestavěného reproduktoru min. 85 dB při maximální hlasitosti
Činitel nelineárního zkreslení max. 10 %
PARAMETRY PŘIJÍMAČE GPS
Přijímaný kmitočet L1 (1575,42 MHz)
Kódování C/A kód
Počet kanálů 50
Horizontální přesnost 2,5 m CEP
Přesnost rychlosti ± 0,1 m/s
Doba do nabytí přesnosti – studený start 40 s
Typ anténního GPS konektoru SMA
PARAMETRY PRO GPS ANTÉNU
Napájecí napětí pro předzesilovač 3,3 V/25 mA
PARAMETRY PRO SPECIÁLNÍ MÓDY PROVOZU
Rozsah pracovních kmitočtů v módech FH 30,000 MHz až 87,975 MHz
Počet monitorovaných kmitočtů v módech FH 3 (dva programovatelné, třetí 121,5 MHz)
Módy kmitočtového skákání
FH frequency hopping
DFF digital fixed frequency
FCS free channel search
MIX mixed mode FH and FCS
IFF iso-fixed freguency
CW continuous wave
Doba počáteční synchronizace max. 5 s
Doba držení synchronizace 48 h
Doba držení synchronizace při odpojení napájecího napětí 50 s
Minimální počet provozních kmitočtů pro provoz FH 1
Rychlost skákání 100 skoků/s
MECHANICKÉ A KLIMATICKÉ ODOLNOSTI
Rozměry radiostanice [š x v x h]
• bez chladicího bloku 202 mm x 210 mm x 186 mm
• s chladicím blokem 202 mm x 231 mm x 186 mm
Hmotnost radiostanice 9 kg
Rozsah provozních teplot -40 °C až +70 °C
Mechanické a klimatické odolnosti podle MIL-STD-810E
EMC podle MIL-STD-461E
Odolnost napájecí síti podle MIL-STD-1275B
Návod k obsluze RF2350 2310.010.42
Krátký návod k obsluze RF2350 2310.011.42
Záznamník 6000002011
Technický list 6000002021
