Nabíječ se přišroubuje k mobilnímu prostředku čtyřmi šrouby M5. K palubní síti se připojí napájecím kabelem (1050.113.01). Nabíjené skříně se nasunují do nabíječe shora. Z tohoto důvodu musí být dodržen minimální prostor nad nabíječem 130 mm. Nabíječ umožňuje i nabití zdrojových skříní LP1302 na poloviční kapacitu před dlouhodobým uložením.
| Napájecí napětí z palubní sítě vozidla | 12 V nebo 27 V |
|---|---|
| Rozsah napájecího napětí | 10 V až 33 V |
| Odběr proudu z palubní sítě | max. 5 A |
| Rychlonabíjení BP1301 | |
| Nabíjecí proud | 0,14 A až 1,4 A – řízeno procesorem |
| Rozsah teplot zdrojových skříní pro spuštění rychlonabíjení | +10 ºC až +40 ºC |
| Doba nabíjení | 78 minut |
| Ukončení rychlonabíjení | při poklesu napětí o 1 %, po uplynutí času 78 minut, při zvýšení teploty skříně nad 43 ºC |
| Standardní nabíjení BP1301 | |
| Nabíjecí proud | 140 mA |
| Rozsah teplot zdrojových skříní pro spuštění standardního nabíjení | 0 ºC až +43 ºC |
| Standardní nabíjení je ukončeno | po uplynutí času 15 hodin |
| Nabíjení zdrojové skříně LP1302, LP20 | |
| Nabíjecí proud | max. 1,6 A |
| Rozsah teplot zdrojových skříní pro spuštění nabíjení | 0 ºC až +43 ºC |
| Doba nabíjení | 5 hodin |
| Rozsah pracovních teplot nabíječe | –30 ºC až +50 ºC |
| Rozměry [š x v x h] | 212 mm x 92 mm x 100 mm |
| Hmotnost | 1,3 kg |
| Návod k obsluze NM1302 | 7028.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |

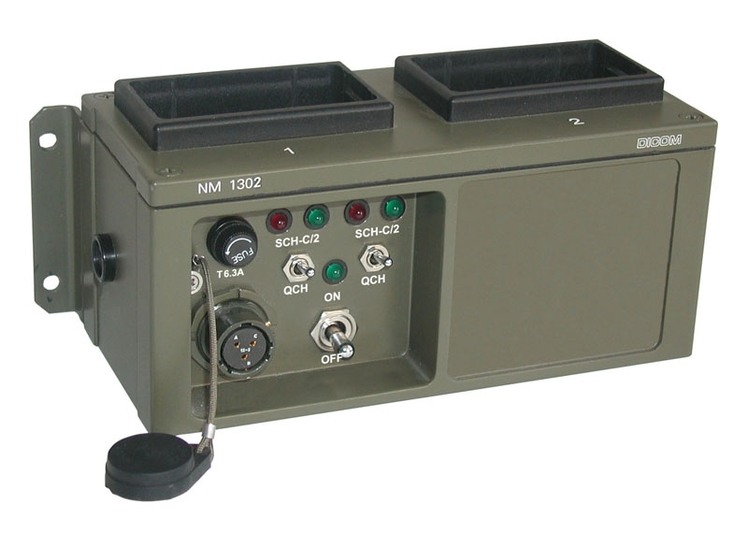

NM1302 - Mobile charger set
Set consists of NM1302 mobile charger and accessories. NM1302 charger is designed to charge BP1301 (NiCd) and LP1302 (LiIon) battery...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| NM1302 | Mobile charger set | 7028.000.01 | 0299012011694 | 6130160048120 |
LP1302 - Battery pack
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of four LiIon cells with protective diagnostic circuits, and a capacity display.
- nominal capacity 3.6 Ah
LP20 - Battery pack
Power supply for RF20 radio system transceivers. The battery pack consists of serial-parallel set of six LiIon cells with a protective diagnostic circuit. The diagnostic circuit is equipped with a battery charging status display.
- nominal capacity 6.7 Ah
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| LP1302 | Battery pack | 7029.100.02 | ||
| LP20 | Battery pack | 7029.100.11, 7029.100.13 |
