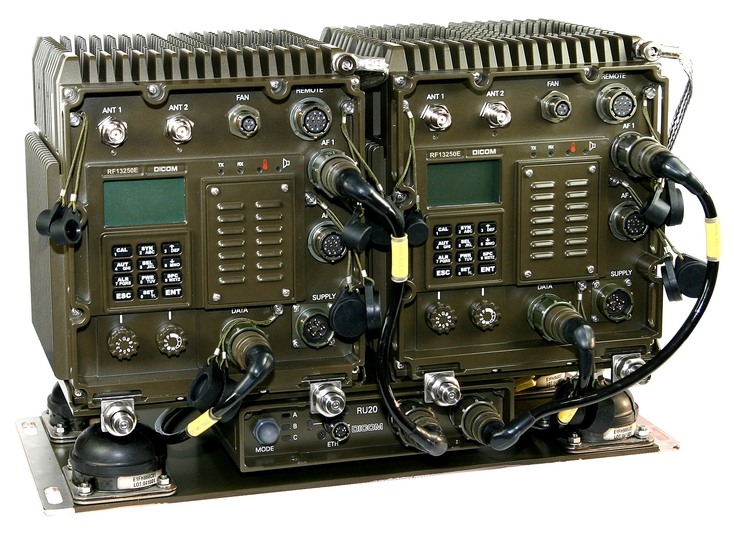

The AR20 automatic rebroadcast station is a device allowing automatic rebroadcasting in fixed frequency operation modes of transceivers complying with the requirements of the STANAG 4204 standard and of transceivers communicating in frequency hopping modes using HW20 modulation, i.e. RF23, RF20, RF2050.

PN (RN): 2315.100.01

• Automatická retranslace služeb na simplexním nebo semiduplexním kanále se skokovou změnou kmitočtu jako jsou přenos krátkých textových zpráv, přenos ALERT, ověření autentičnosti, upozornění na přerušení vysílání BREAK IN.
• Automatická retranslace datové komunikace P2P a nebo dle standardu MIL–STD–188–220 (NET) na simplexním nebo semiduplexním kanále se skokovou změnou kmitočtu.
• Automatická synchronizace všech koncových radiostanic z retranslačního stanoviště AR20.
• Automatická retranslace hlasové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem nebo kanále se skokovou změnou kmitočtu.
• Automatická retranslace datové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem dle standardu MIL–STD–188–220 (NET).
• Automatická retranslace hlasové komunikace na simplexním nebo semiduplexním kanále s pevným kmitočtem s aktivním maskovačem.
• Automatická retranslace přenosu krátkých kódových zpráv FLASH na simplexním nebo semiduplexním kanále s pevným kmitočtem.
• Rychlý přechod na komunikaci mezi radiostanicí na AR20 a koncovými stanicemi bez retranslace do druhé sítě.
• Možnost připojení třetí radiostanice, která je koncovou radiostanicí dalšího retranslačního stanoviště, přičemž je zajištěn kompatibilita všech druhů provozu na pevném kmitočtu nebo na kanálech se skokovou změnou kmitočtu.

Kmitočtový rozsah (25–108) MHz
(140,025–145,9875) MHz
Kmitočtový rozsah pro módy se skokovou změnou kmitočtu (30–87,975) MHz
Vstupní a výstupní impedance 50 Ω
Citlivost přijímací části 0,7 μV v pásmu (30–90) MHz
0,6 μV v pásmu (25–30) MHz
0,5 μV v pásmech (90–108) MHz, (140,025-145,9875) MHz
Výkon vysílací části
– jmenovitý 50 W –1/+2 dB pro 24 V
50 W –3/+2 dB pro 12 V
– snížený 5 W –1/+2 dB
Druh modulace FM
Kmitočtový zdvih 6,5 kHz nebo 3,3 kHz
Kanálová rozteč v pásmu
(30–108) MHz 25 kHz, 12,5 kHz a 6,25 kHz
(25–29,975) MHz 25 kHz
(140,025–145,9875) MHz 25 kHz, 12,5 kHz
Kanálová rozteč pro módy se skokovou změnou kmitočtu 25 kHz
Slučitelnost provozu (antény 1,5 m) (30–90) MHz
Slučitelnost provozu (antény 30 m) (25–30) MHz, (90-108) MHz
(140,025–145,9875) MHz
Minimální vzdálenost přijímacího a vysílacího kmitočtu 10 %, pro pokles citlivosti přijímače o 6 dB
Odběr proudu při vedení komunikace, jedna stanice vysílá 25 A při napájecím napětí 12 V
12 A při napájecím napětí 24 V
Odběr proudu bez vedení komunikace, stanice na příjmu 2,8 A při napájecím napětí 12 V
1,4 A při napájecím napětí 24 V
Požadavky na napájení MIL-STD-1275B
Rozsah pracovních teplot -40 °C až +70 °C
Rozměry (bez připojených kabelů a chladícího bloku) 430 mm x 285 mm x 225 mm [š x v x h]
Hmotnost max. 30 kg
Odolnost proti klimatickým vlivům MIL-STD-810E
Návod k obsluze RF13250E 2310.010.13
Krátký návod k obsluze RF13250E 2310.011.13
Návod k obsluze AR20 2315.010.01
Záznamník 6000002011
Technický list 6000002021
Switch display: Catalog / List
Sort by

AR20 - Automatic rebroadcast station set

PN (RN): 2315.000.01

Set consists of #RF2050# EPM transceivers, RU20 rebroadcast unit and accessories.

The AR20 automatic rebroadcast station is a device allowing...

Switch display: Catalog / List
Select group
Sort by

RU20 - Rebroadcast unit

PN (RN): 2315.110.01

The rebroadcast unit is part of the AR20 automatic rebroadcast station that mutually links all transceivers in the automatic rebroadcast...

Frame

PN (RN): 7007.100.72

The frame is intended for AR20 automatic rebroadcast station and/or it can be used to install two RF2050 transceivers...

AF cable

PN (RN): 1050.601.03

AF cable

PN (RN): 1050.631.02

Data cable

PN (RN): 1050.340.01

Data cable

PN (RN): 1050.341.01

Power supply cable 3 m

PN (RN): 1050.126.02
KČM: 0067100055749
NSN: 5995160055907

Grounding

PN (RN): 1050.993.01
KČM: 0064681901249
NSN: 5995160034143

Grounding

PN (RN): 1050.993.21

2.6 m VHF vehicle antenna

PN (RN): 2036.100.23, 2036.100.24

The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...

Groundplane antenna

PN (RN): 2036.100.38

The antenna is intended for use on stationary posts. The antenna can be installed on all types of masts supplied...

Discon antenna

PN (RN): 2036.100.18
KČM: 0064681101609
NSN: 5985160039132
This stationary­ antenna is fixed to a mast and is used for communication with all RF13 transceiver sets. This antenna...

Antenna mast

PN (RN): 2036.100.39

It is intended for use in field conditions to install all types of GROUNDPLANE antennas supplied by DICOM. Individual sections...

RF13.3 - Handset

PN (RN): 2022.100.51
KČM: 0064333000731
NSN: 5965160034142
When connected to the audio connectors of the transceiver, the handset makes it possible to make radio phonic communication and...

Handset holder

PN (RN): 2026.700.01
KČM: 0064662900760
NSN: 5965160034225
The holder is used for installation in a vehicle and in fixed locations. The handset is placed in the holder...

Holder

PN (RN): 2315.205.01

PK1302 - Fill gun set

PN (RN): 2320.000.20
KČM: 0067100047544
NSN: 5820160049721

The set is used for operation data programming of the RF13 (including RF1301) and RF20 transceivers. The set consists of...

Antenna cable (3 m)

PN (RN): 2011.904.01
KČM: 0064301010443
NSN: 5995160034134

Antenna cable (10 m)

PN (RN): 2011.904.02
KČM: 0064301010924
NSN: 5995160020406

PC interconnection cable (USB)

PN (RN): 1050.299.01
KČM: 0067100069788
NSN: 5995160058121

Data cable (RS232C)

PN (RN): 1050.290.01

RF cable

PN (RN): 2010.900.01
KČM: 0064301010498
NSN: 5995160024752

RF cable

PN (RN): 2010.900.02
KČM: 0064301010708
NSN: 5995160034222

RF cable

PN (RN): 1050.405.02

CD for modem configuration

PN (RN): 2025.500.51

ModEx (Modem Expert) application is a universal configuration tool for setting up of network radio modems (compatible with MIL-STD188-220). ModEx...

Type designation Name PN (RN) KCM NSN
RU20 Rebroadcast unit 2315.110.01
Frame 7007.100.72
AF cable 1050.601.03
AF cable 1050.631.02
Data cable 1050.340.01
Data cable 1050.341.01
Power supply cable 3 m 1050.126.02 0067100055749 5995160055907
Grounding 1050.993.01 0064681901249 5995160034143
Grounding 1050.993.21
2.6 m VHF vehicle antenna 2036.100.23, 2036.100.24
Groundplane antenna 2036.100.38
Discon antenna 2036.100.18 0064681101609 5985160039132
Antenna mast 2036.100.39
RF13.3 Handset 2022.100.51 0064333000731 5965160034142
Handset holder 2026.700.01 0064662900760 5965160034225
Holder 2315.205.01
PK1302 Fill gun set 2320.000.20 0067100047544 5820160049721
Antenna cable (3 m) 2011.904.01 0064301010443 5995160034134
Antenna cable (10 m) 2011.904.02 0064301010924 5995160020406
PC interconnection cable (USB) 1050.299.01 0067100069788 5995160058121
Data cable (RS232C) 1050.290.01
RF cable 2010.900.01 0064301010498 5995160024752
RF cable 2010.900.02 0064301010708 5995160034222
RF cable 1050.405.02
High frequency protection 1 GHz 200 V 400 W 5605002002
CD for modem configuration 2025.500.51
