This is a basic type antenna for RF13 transceiver (VHF). It can be easily used instead of 1.5 m RF13.6 whip antenna. This antenna can also be used with #RF20# or RF1301 transceivers.

PN (RN): 2039.100.01
KCM: 0064685905834
NSN: 5985160033179

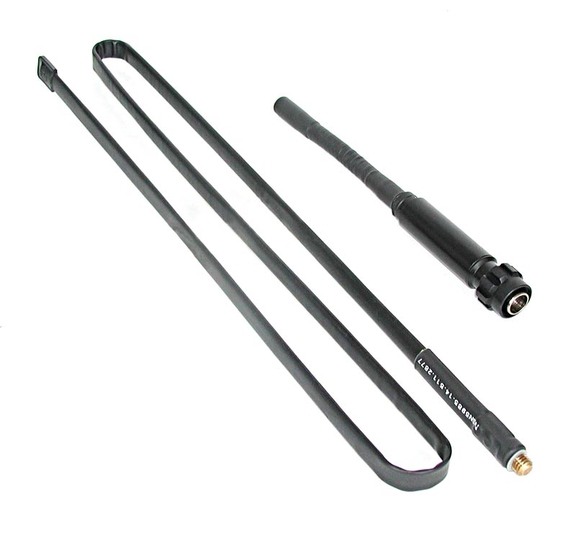

Vlastní anténa je tvořena ze dvou samostatných částí – anténního přizpůsobení a anténního zářiče. Anténní přizpůsobení je ve spodní části opatřeno příslušným konektorem s převlečnou maticí. Na horní části přizpůsobení je husí krk se závitovou vložkou. Anténní zářič je zhotoven z pružného ocelového pásku potaženého plastovou hadicí. Ocelový pásek umožňuje ohýbání antény v libovolném místě, minimální poloměr ohybu je 1 cm. Spodní část zářiče je ukončena šroubením pro mechanické spojení s anténním přizpůsobením.

Připojení antény k radiostanici BNC konektorem s převlečnou maticí zabezpečuje kvalitní mechanické a elektrické propojení. Tento osvědčený způsob spojení a také konstrukce zářiče se vyznačují vysokou mechanickou odolností při pohybu v členitém či zalesněném terénu a nebo při případných pádech stanice.

Konstrukce antény umožňuje složení na délku 0,3 m a tím i snadné uložení do brašen.

Kmitočtový rozsah 30 MHz až 88 MHz
Impedance 50 Ω
PSV max. 6
Výkonová zatížitelnost do 5 W
Vyzařovací diagram všesměrový
Rozsah pracovních teplot –30 °C až +60 °C
Délka páskového zářiče 1,32 m
Hmotnost (včetně přizpůsobení) 0,4 kg
