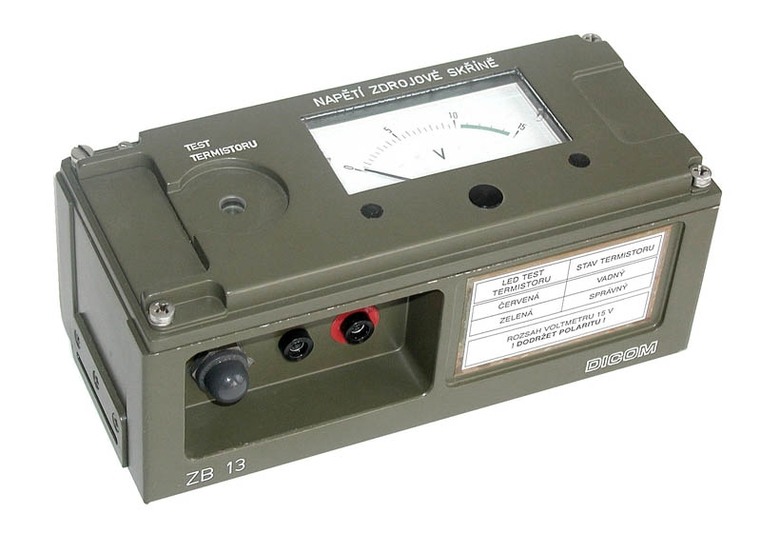

ZB13 - Battery pack tester
The battery pack tester is used for quick testing of RF13.1 battery packs. It slides easily on the tested pack and is turned on by lightly pressing the right side of ZB13. The device indicates the condition of the battery pack thermistor and the no-load voltage of the battery. After pressing the TEST button, the load voltage of the battery is established. The tester can also be used as a voltmeter with 15 V range.
PN (RN): 7009.100.01
KCM: 0064241004362
NSN: 6625160043817
| Přesnost měřeného napětí | ± 0,25 V |
|---|---|
| Rozsah napětí zdrojové skříně RF13.1 | |
| - vyznačeno zeleným polem | dolní mez 10,5 V, horní mez 14,5 V |
| Zatěžovací proud zdrojové skříně RF13.1 | 4 A ± 0,4 A |
| Přípustná doba sepnutí tlačítka TEST | max. 60 s |
| Odpor kontrolovaného termistoru | správná hodnota > 1 430 Ω a < 81 900 Ω, chybná hodnota > 100 100 Ω a < 1 170 Ω |
| Rozsah měřeného napětí voltmetru | 0 V až 15 V |
| Rozměry [š x v x h] | 185 mm x 77 mm x 82 mm |
| Hmotnost | max. 1,0 kg |
| Návod k obsluze ZB13 | 7009.010.01 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
ZB13 - Battery pack tester set
PN (RN): 7009.000.01
KČM: 0064241004689
NSN: 6625160043818
Set consists of ZB13 battery pack tester and accessories. The battery pack tester is used for quick testing of RF13...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| ZB13 | Battery pack tester set | 7009.000.01 | 0064241004689 | 6625160043818 |
