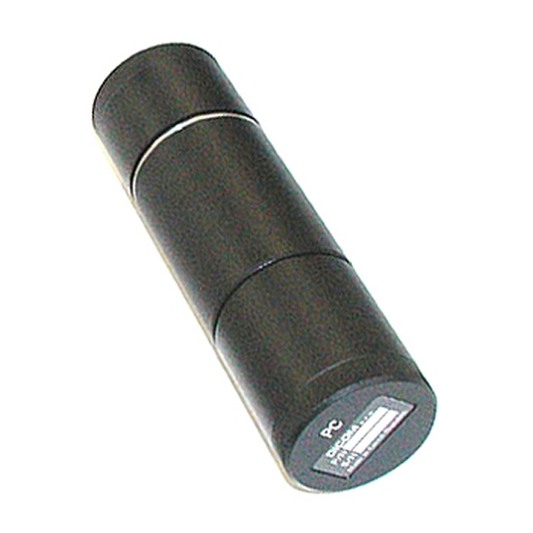

PK1302 - Fill gun
The PK1302 is a hardware component of PK20 set. The set is used for operation data programming of the RF13, RF1301 and RF20 transceivers.
PN (RN): 2320.100.01
KCM: 0067100047551
NSN: 5820160049722
| Přenos dat do plnicího zařízení | z PC, standardní rozhraní USB, za podpory obslužného programu (součást kompletace) |
|---|---|
| Přenos dat z plnicího zařízení | propojením konektoru plnicího zařízení s konektorem radiostanice |
| Data obsahují pro pevné kmitočty: | • Mód radiostanice A, B, nebo C (liší se různou úrovní přístupu k programování kanálu); |
| • Počet a čísla naprogramovaných přednastavených kanálů (1 až 9); | |
| • Kmitočty jednotlivých přednastavených kanálů; | |
| • Volbu simplexního a semiduplexního provozu; | |
| • Volbu otevřené nebo maskované řeči, selektivní volbu, typ omezovače šumu; | |
| • Číslo prioritního kanálu; | |
| • Kódy pro interní maskovač řeči skupinový nebo pro jednotlivé kanály; | |
| Data obsahují pro hoppingový provoz: | • Jména a čísla rádiových sítí pro hoppingový provoz (60 sítí); |
| • Skupiny kmitočtů (hopsety) rádiových sítí; | |
| • HLC kmitočty (channel hailing frequency); | |
| • HLG kmitočet (general hailing frequency); | |
| • TRANSEC a COMSEC klíče rádiových sítí. | |
| Parametry hardwarového komponentu | |
| Rozsah pracovních teplot | -30 °C až +60 °C |
| Rozměry | prům. 39,5 mm x 131 mm |
| Hmotnost | 0,25 kg |
| Návod k obsluze PK1302 | 2320.010.21 |
|---|---|
| Záznamník | 6000002011 |
| Technický list | 6000002021 |
PK1302 - Fill gun set
PN (RN): 2320.000.20
KČM: 0067100047544
NSN: 5820160049721
The set is used for operation data programming of the RF13 (including RF1301) and RF20 transceivers. The set consists of...
PK23 - Fill gun set
PN (RN): 2320.000.40
The set is designed for preparation of operational data and filling of RF13 and RF20 radio system transceivers (including RF23...
PK1302S - Souprava plnicího zařízení
PN (RN): 2320.000.51
Souprava plnicího zařízení je určena pro přípravu a přenos dat k certifikovaným radiostanicím RF1302S a RF13250S. Souprava PK1302S sestává z...
| Type designation | Name | PN (RN) | KCM | NSN |
|---|---|---|---|---|
| PK1302 | Fill gun set | 2320.000.20 | 0067100047544 | 5820160049721 |
| PK23 | Fill gun set | 2320.000.40 | ||
| PK1302S | Souprava plnicího zařízení | 2320.000.51 |
