PN (RN): 2310.100.10

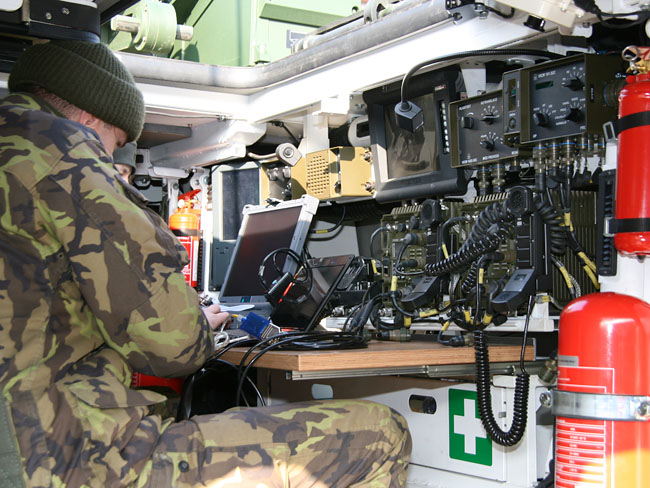

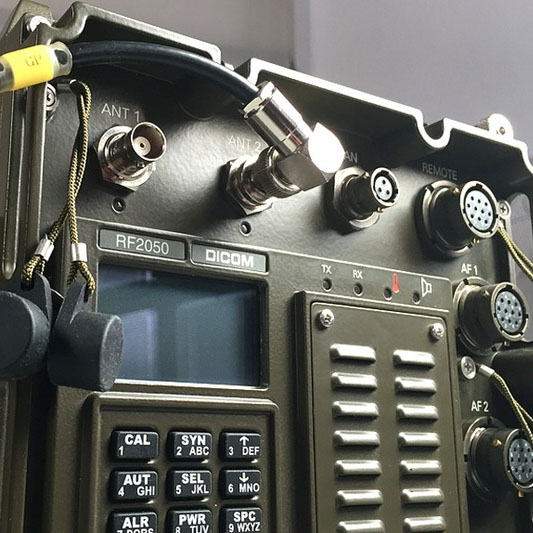

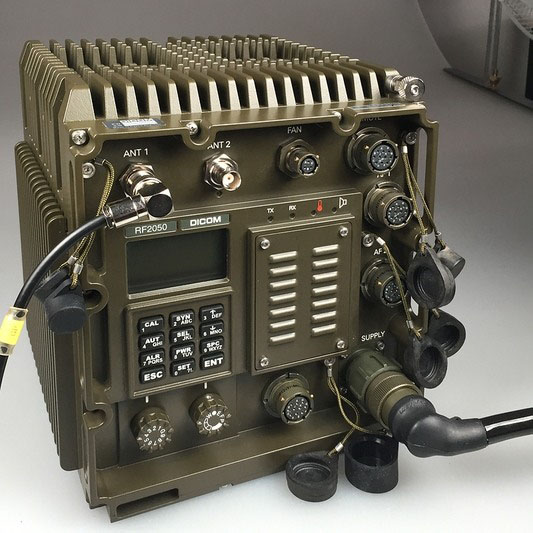

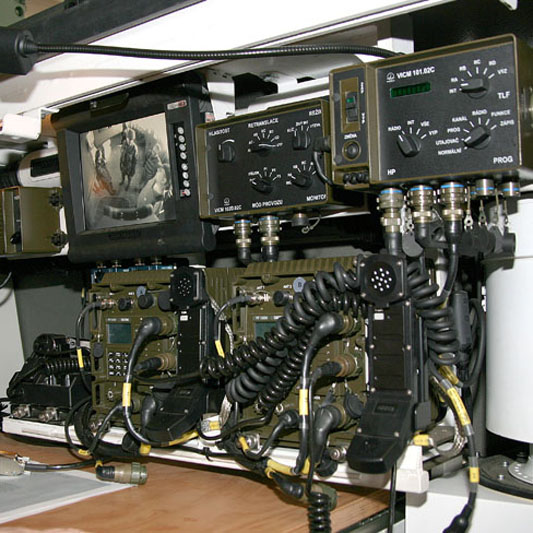

a) ve všech druzích provozu
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE);
• programování provozními daty prostřednictvím externího zařízení;
• nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC;
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice;
• odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKVIII je (1750 ± 25) Hz;

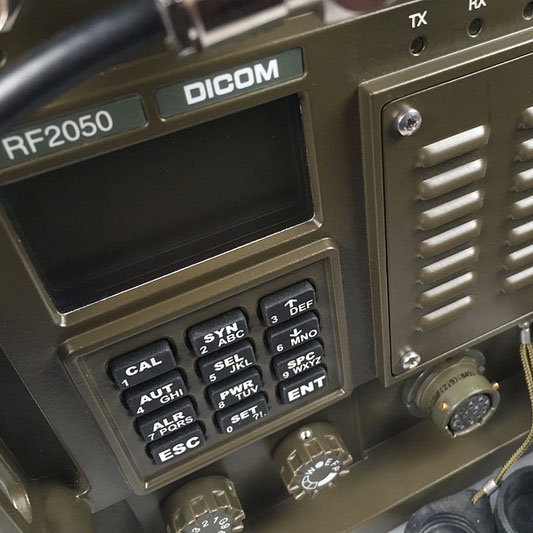

• prosvětlení displeje a klávesnice;
• nastavení kontrastu displeje;
• signalizace nastaveného vysílacího výkonu na displeji, indikace vysílání pomocí LED na panelu;
• signalizace příjmu signálu na pracovním kanále LED na panelu radiostanice;
• signalizace přehřátí vysílače (LED na panelu radiostanice) s automatickým přechodem na nižší výkon;
• signalizace aktivního režimu s co-site filtrem;
• možnost připojení externího chladícího bloku pro zvýšení účinnosti chlazení;
• provoz „pouze příjem" s potlačeným vysíláním;
• provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem;
• hlasitý odposlech přijímaného signálu s regulací hlasitosti a signalizací odposlechu pomocí LED;
• dálkové ovládání radiostanice přes protokol PRC20;
• nakonfigurování výstupu radiostanice pro provoz s anténami pro taktické pásmo VKV I a pásmo VKV II, VKV III;
• zobrazení servisních informací – firmware;
• zobrazení polohy, rychlosti a času na LCD s připojeným přijímačem GPR23;
• jednoduchý způsob ovládání.

b) při provozu na pevném kmitočtu
• předvolba max. 10 kanálů z celého kmitočtového rozsahu 25 MHz až 145,9875 MHz, počet předvolených kanálů snížen při obsazení sítěmi FH;
• simplexní nebo semiduplexní provoz;
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKVII pouze signálový);
• fónický provoz přes vnitřní maskovač slučitelný s RF13, RF1301, RF1302, RF13250, RF1302E a RF20;
• vysílání a příjem krátkých kódových zpráv – FLASH s identifikací protistanice;
• programování parametrů kanálu z klávesnice;
• prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech;
• přenos dat dle MIL-STD-188-220 slučitelný s modemy MD13.1, popř. s R150M1, R150M2 a stanicemi RF1302E;
• nastavení pracovního kmitočtu po krocích 6,25 kHz, 8,33 kHz, 25 kHz nebo 1 MHz;
• přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2.

c) při provozu FH
• předvolba max. 6 sítí;
• provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz;
• zabezpečený provoz TRANSEC a utajený provoz COMSEC;
• simplexní nebo semiduplexní provoz se skokovou změnou kmitočtu;
• kompatibilita provozu s radiostanicemi RF1302, RF1302E, RF13250 a radiostanicemi rádiového systému R150M v režimu SECOM-P na simplexním kanále a s RF20 a RX2050 na simplexním a semiduplexním kanále;
• volitelný provozní mód kmitočtového skákání – FH, DFF, FCS a MIX s rychlým přechodem na HLC, HLG nebo HLA;
• komunikace na kanále se spojitou nosnou;
• isofrekvenční mód provozu;
• navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG;
• monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním;
• pozdější vstup do sítě s vyžádáním synchronizace;
• změna řídící stanice podle situace v síti;
• odeslání varovného hlášení ke všem účastníkům sítě;
• prověření vzájemné autorizace;
• selektivní komunikace MASTER s vybranou podřízenou stanicí;
• odeslání a příjem krátkých textových zpráv s maximální délkou 156 znaků;
• příprava, uložení a vyvolání až 10 krátkých textových zpráv;
• upozornění na ukončení vysílání BREAK IN;
• vypnutí INTERLEAVING pro komunikaci na hranici spojení;
• přenos dat P2P s nastavitelnou uživatelskou rychlostí přenosu dat – 7100 bit/s, 4800 bit/s a 2400 bit/s;
• přenos dat dle MIL-STD-188-220 (NET);
• CW mód využitelný pro spojení s externími kmitočtovými konvertory;
• G-track, odesílání polohových hlášení rádiovým kanálem (s připojeným přijímačem GPR23);
• odeslání vlastní polohy formou SMS zprávy (s připojeným přijímačem GPR23).

Kmitočtový rozsah 25,0000 MHz až 145,9875 MHz
Jmenovitá vstupní/výstupní impedance 50 Ω
Kmitočtová pásma
KV 25,000 MHz až 29,975 MHz
VKV I 30,000 MHz až 108,000 MHz
VKV II 117,975 MHz až 140,000 MHz
VKV III 140,0250 MHz až 145,9875 MHz
Druh modulace
KV F3E (FM)
VKV I F3E (FM)
VKV II A3E (AM)
VKV III F3E (FM)
Kanálová rozteč
KV 25 kHz
VKV I 25 kHz; 12,5 kHz; 6,25 kHz
VKV II 25 kHz; 8,33 kHz
VKV III 25 kHz; 12,5 kHz
Počet pracovních kanálů s roztečí 25 kHz
KV 200
VKV I 3121
VKV II 882
VKV III 239
Počet nastavitelných kanálů 10
Počet monitorovaných kanálů ve všech speciálních módech provozu 3 (dva nastavitelné, třetí pevný – 121,500 MHz)
Maximální počet programovatelných sítí 6
Pásmo kmitočtů se speciálními módy provozu 30,000 MHz až 87,975 MHz
Typy speciálních módů provozu
FH secure frequency hopping
DFF secure digital fixed frequency
FCS secure free channel search
MIX secure mixed mode FH and FCS
IFF secure iso-fixed freguency
CW continuous wave
Doba počáteční synchronizace max. 5 s
Doba autonomního držení synchronizace 48 h
Minimální počet provozních kmitočtů pro provoz FH 1
Rychlost skákání 100 skoků/s

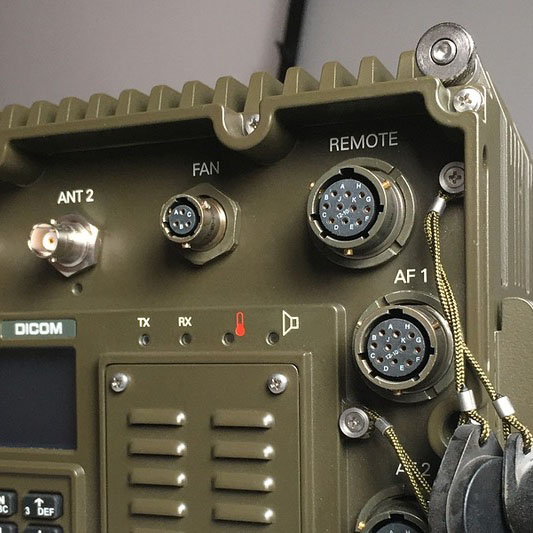

Rozhraní pro přenos dat USB/RS232, RS485
NAPÁJENÍ (podle MIL-STD-1275B)
Jmenovité napájecí napětí z palubní sítě 12 V nebo 24 V
Mezní napájecí napětí 10 V až 33 V
Odběry proudu radiostanice:
• vysílání jmenovitým výkonem
napájení 12 V max. 25 A
napájení 24 V max. 12 A
• příjem max. 1,25 A (12 V)
PARAMETRY VYSÍLAČE
Jmenovitý výkon vysílače FM 50 W
Jmenovitý výkon vysílače AM 15 W
Snížený výkon vysílače FM 5 W
Snížený výkon vysílače AM 2 W
Potlačení vlastních harmonických min. 60 dB
Potlačení parazitních kmitočtů pro ∆f > 25 kHz min. 70 dB
Doba nepřetržitého provozu při +50 °C při poměru příjem : vysílání = 1 : 1 bez omezení
Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fonickém provozu otevřenou řečí s anténou 2,6 m (na VKV I) 25 km
PARAMETRY PŘIJÍMAČE
Citlivost (25-29,975) MHz 0,6 μV při 12 dB SINAD
Citlivost (30-90) MHz 0,7 μV při 12 dB SINAD
Citlivost (90-145,9875) MHz 0,5 μV při 12 dB SINAD
Výstupní výkon na reproduktoru 1 W
Pásmo efektivně přenášených kmitočtů
• úzkopásmové audio 300 Hz až 3000 Hz
• širokopásmové audio 20 Hz až 11000 Hz
MECHANICKÉ A KLIMATICKÉ ODOLNOSTI (podle MIL-STD-810E)
Rozsah provozních teplot -40 °C až +70 °C
EMS podle MIL-STD-461E
Požadavky na napájení podle MIL-STD-1275B
Rozměry radiostanice [š x v x h]
• bez chladicího bloku 202 mm x 210 mm x 186 mm
• s chladicím blokem 202 mm x 231 mm x 186 mm
Hmotnost radiostanice 8,5 kg
Návod k obsluze RF2050 2310.010.12
Krátký návod k obsluze RF2050 2310.011.12
Záznamník 6000002011
Technický list 6000002021
