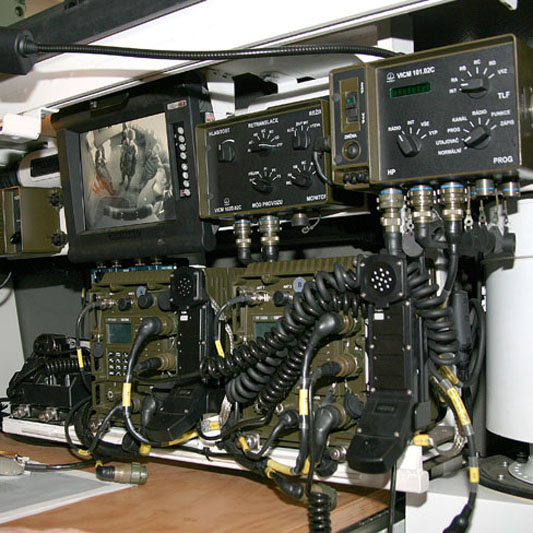

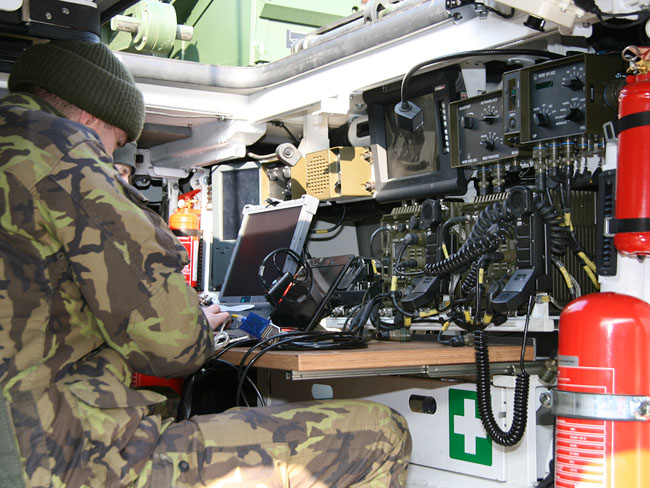

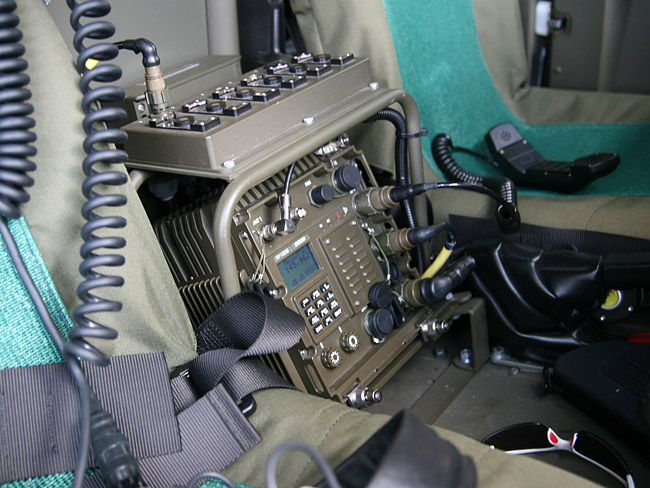

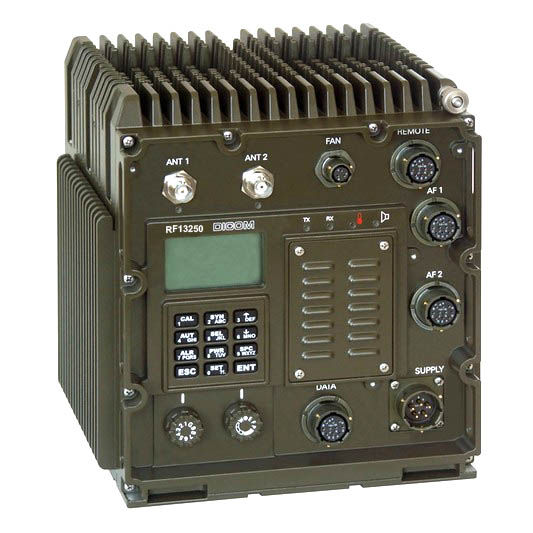

RF2050 mobile multiband transceiver with increased resistance against radio-electronic warfare is intended for installation in all tracked and wheeled vehicles. It is fully compatible with RF20 and RF23 transceivers. Depending on the selected frequency band, the transceiver communicates with older RF13 and RF1301 transceivers. You may use two types of modems on frequency hopping channels - P2P and NET to transfer data. On fixed frequency channels you can use the NET modem complying with MIL-STD-188-220, which is compatible with MD13.1 modems or with modems in ZV13.1 amplifiers. The transceiver design allows easy upgrading of existing vehicle installations.

The transceiver is manufactured in two versions: 2310.100.10 without the co-site filter and 2310.100.11 with the co-site filter.

The co-site filter allows simultaneous operation of multiple RF2050 transceivers or of one RF2050 transceiver with RX2050 receivers in one vehicle in 30 MHz to 90 MHz operating band. There must be at least 1.5 m between the recommended types of vehicle antennas and spacing between receiving and transmitting frequencies of at least 10 % to guarantee compatible operation.

The RF2050 transceiver can also be remotely controlled over PRC20 protocol, which allows the transceiver implementation in the AR20 automatic rebroadcast station and connecting of the RC20 remote control.

PN (RN): 2310.100.20
KCM: 0067100052872
NSN: 5820160055273

a) ve všech druzích provozu
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE);
• programování provozními daty prostřednictvím externího zařízení;
• nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC;
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice;
• odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKVIII je (1750 ± 25) Hz;
• prosvětlení displeje a klávesnice;
• nastavení kontrastu displeje;
• signalizace nastaveného vysílacího výkonu na displeji, indikace vysílání pomocí LED na panelu;
• signalizace příjmu signálu na pracovním kanále LED na panelu radiostanice;
• signalizace přehřátí vysílače (LED na panelu radiostanice) s automatickým přechodem na nižší výkon;
• možnost připojení externího chladícího bloku pro zvýšení účinnosti chlazením;
• provoz „pouze příjem“ s potlačeným vysíláním;
• provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem;
• hlasitý odposlech přijímaného signálu s regulací hlasitosti a signalizací odposlechu pomocí LED;
• nakonfigurování výstupu radiostanice pro provoz s anténami pro taktické pásmo VKVI a pásmo VKVII, VKVIII;
• zobrazení servisních informací – firmware;
• jednoduchý způsob ovládání.

b) při provozu na pevném kmitočtu
• předvolba max. 10 kanálů z celého kmitočtového rozsahu 25 MHz až 145,9875 MHz, počet předvolených kanálů snížen při obsazení sítěmi FH;
• simplexní nebo semiduplexní provoz;
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKVII pouze signálový);
• fónický provoz přes vnitřní maskovač slučitelný s RF13, RF1301, RF13250 a RF1302E;
• vysílání a příjem krátkých kódových zpráv – FLASH s identifikací protistanice;
• programování parametrů kanálu z klávesnice;
• prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech;
• přenos dat dle MIL-STD-188-220 slučitelný s modemy MD13.1 popř. s R150M1, R150M2 a stanicemi RF1302E;
• přímá volba telefonního čísla při spojení z radiostanice do telefonní sítě;
• nastavení pracovního kmitočtu po krocích 6,25 kHz, 8,33 kHz, 25 kHz nebo 1 MHz;
• přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2.

c) při provozu FH
• předvolba max. 6 sítí;
• provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz;
• zabezpečený provoz TRANSEC a utajený provoz COMSEC;
• kompatibilita provozu s radiostanicemi RF1302, RF1302E a radiostanicemi rádiového systému R150M v režimu
SECOM-P;
• volitelný provozní mód kmitočtového skákání – SFH, SDFF, SFCS a SMIX s rychlým
přechodem na HLC, HLG nebo HLA;
• navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG;
• monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním;
• pozdější vstup do sítě s vyžádáním synchronizace;
• změna řídící stanice podle situace v síti;
• odeslání varovného hlášení ke všem účastníkům sítě;
• prověření autentičnosti stanicí MASTER;
• selektivní komunikace MASTER s vybranou podřízenou stanicí;
• odeslání a příjem krátkých textových zpráv s maximální délkou 156 znaků;
• upozornění na ukončení vysílání BREAK IN stanicí MASTER;
• vypnutí INTERLEAVING pro komunikaci na hranici spojení;
• přenos dat s nastavitelnou uživatelskou rychlostí přenosu dat – 7100 bit/s, 4800 bit/s a 2400 bit/s (P2P).

Kmitočtový rozsah 25,0000 MHz až 145,9875 MHz
Jmenovitá vstupní/výstupní impedance 50 Ω
Kmitočtová pásma
KV 25,000 MHz až 29,975 MHz
VKV I 30,000 MHz až 108,000 MHz
VKV II 117,975 MHz až 140,000 MHz
VKV III 140,0250 MHz až 145,9875 MHz
Druh modulace
KV F3E (FM)
VKV I F3E (FM)
VKV II A3E (AM)
VKV III F3E (FM)
Kanálová rozteč
KV 25 kHz
VKV I 25 kHz; 12,5 kHz; 6,25 kHz
VKV II 25 kHz; 8,33 kHz
VKV III 25 kHz; 12,5 kHz
Počet pracovních kanálů s roztečí 25 kHz
KV 200
VKV I 3121
VKV II 882
VKV III 239
Počet nastavitelných kanálů 10
Počet monitorovaných kanálů ve všech speciálních módech provozu 3 (dva nastavitelné, třetí pevný – 121,500 MHz)
Maximální počet programovatelných sítí 6
Pásmo kmitočtů se speciálními módy provozu 30,000 MHz až 87,975 MHz
Typy speciálních módů provozu
SFH secure frequency hopping
SDFF secure digital fixed frequency
SFCS secure free channel search
SMIX mixed mode SFH and SFCS
Doba počáteční synchronizace max. 5 s
Doba autonomního držení synchronizace 48 h
Minimální počet provozních kmitočtů pro provoz FH 1
Rychlost skákání 100 skoků/s
Rozhraní pro přenos dat USB/RS232
NAPÁJENÍ podle MIL-STD-1275B
Jmenovité napájecí napětí z palubní sítě 12 V nebo 24 V
Mezní napájecí napětí 10 V až 33 V
Odběry proudu radiostanice:
• vysílání jmenovitým výkonem (napájení 12 V) max. 25 A
• vysílání jmenovitým výkonem (napájení 24 V) max. 12 A
• příjem (12 V) max. 1 A
• příjem (24 V) max. 0,5 A
PARAMETRY VYSÍLAČE
Jmenovitý výkon vysílače FM 50 W
Jmenovitý výkon vysílače AM 15 W
Snížený výkon vysílače FM 5 W
Snížený výkon vysílače AM 2 W
Potlačení vlastních harmonických min. 60 dB
Potlačení parazitních kmitočtů pro ∆f > 25 kHz min. 70 dB
Doba nepřetržitého provozu při +50 °C při poměru příjem : vysílání = 1 : 1 bez omezení
Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fonickém provozu otevřenou řečí s anténou 2,55 m (na VKV I) 25 km
PARAMETRY PŘIJÍMAČE
Citlivost (VKV I, VKV II, VKV III) 0,5 μV při 12 dB SINAD
Citlivost (KV) 0,6 μV při 12 dB SINAD
Výstupní výkon na reproduktoru 1 W
Pásmo efektivně přenášených kmitočtů
• úzkopásmové audio 300 Hz až 3000 Hz
• širokopásmové audio 10 Hz až 11000 Hz
MECHANICKÉ A KLIMATICKÉ ODOLNOSTI podle MIL-STD-810E
Rozsah provozních teplot -30 °C až +60 °C
EMS podle MIL-STD-461E
Rozměry radiostanice [š x v x h]
• bez chladicího bloku 202 mm x 210 mm x 186 mm
• s chladicím blokem 202 mm x 231 mm x 186 mm
Hmotnost radiostanice 8,5 kg
Návod k obsluze RF13250 2310.010.21
Krátký návod k obsluze RF13250 2310.011.21
Záznamník 6000002011
Technický list 6000002021
Switch display: Catalog / List
Sort by

RF13250 - EPM mobile transciever set

PN (RN): 2310.000.20
KČM: 0067100052889
NSN: 5820160055274

Set consists of RF2050 EPM mobile transceiver (variant without co-site filter) and accessories. RF2050 mobile multiband transceiver, belonging to the...

Type designation Name PN (RN) KCM NSN
RF13250 EPM mobile transciever set 2310.000.20 0067100052889 5820160055274
Switch display: Catalog / List
Select group
Sort by

Mobile set frame

PN (RN): 7007.100.14
KČM: 0064570002710
NSN: 5975160055891

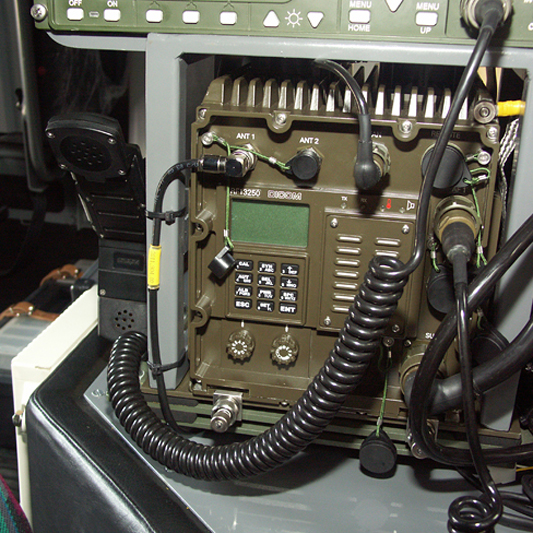

The frame is designed for installation of the RF2050 mobile EPM transceiver in all wheeled and tracked vehicles. The transceiver...

RF13.3 - Handset

PN (RN): 2022.100.51
KČM: 0064333000731
NSN: 5965160034142
When connected to the audio connectors of the transceiver, the handset makes it possible to make radio phonic communication and...

Handset holder

PN (RN): 2026.700.01
KČM: 0064662900760
NSN: 5965160034225
The holder is used for installation in a vehicle and in fixed locations. The handset is placed in the holder...

Power supply cable 3 m

PN (RN): 1050.126.02
KČM: 0067100055749
NSN: 5995160055907

Grounding

PN (RN): 1050.993.01
KČM: 0064681901249
NSN: 5995160034143

CD for modem configuration

PN (RN): 2025.500.51

ModEx (Modem Expert) application is a universal configuration tool for setting up of network radio modems (compatible with MIL-STD188-220). ModEx...

2.6 m VHF vehicle antenna

PN (RN): 2036.100.23, 2036.100.24

The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...

1.88 m VHF vehicle antenna

PN (RN): 2036.100.40

It is intended for fixed mounting on the metal bodywork of the vehicle. A characteristic feature of the antenna is...

Vehicle antenna VHF/UHF 1.3 m

PN (RN): 2036.100.34

The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...

Vehicle antenna VHF 1.6 m

PN (RN): 2036.100.35

The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...

Vehicle antenna VHF/UHF 2.7 m

PN (RN): 2036.100.36

The antenna is designed for fixed installation on all types of wheeled and tracked vehicles. It has omnidirectional radiation pattern...

Groundplane antenna

PN (RN): 2036.100.38

The antenna is intended for use on stationary posts. The antenna can be installed on all types of masts supplied...

Discon antenna

PN (RN): 2036.100.18
KČM: 0064681101609
NSN: 5985160039132
This stationary­ antenna is fixed to a mast and is used for communication with all RF13 transceiver sets. This antenna...

Telescopic winch driven mast 10 m

PN (RN): 2036.100.20
KČM: 0064681500217
NSN: 5985160039124
The mast is designed for field use or for installation in vehicles. It serves as antenna carrier for RF13 transceiver...

Antenna mast

PN (RN): 2036.100.39

It is intended for use in field conditions to install all types of GROUNDPLANE antennas supplied by DICOM. Individual sections...

PK1302 - Fill gun set

PN (RN): 2320.000.20
KČM: 0067100047544
NSN: 5820160049721

The set is used for operation data programming of the RF13 (including RF1301) and RF20 transceivers. The set consists of...

RM1301 - Handheld microphone/speaker

PN (RN): 2009.100.01
KČM: 0064332001036
NSN: 5965160024751
The handheld microphone/speaker make it possible to operate the basic transceiver set and the mobile set without the necessity...

Cooling block

PN (RN): 2310.270.01

The cooling block ensures better heat drainage from the cooling rib of the RF2050 mobile EPM transceiver radiator. We recommend...

Antenna cable (10 m)

PN (RN): 2011.904.02
KČM: 0064301010924
NSN: 5995160020406

Antenna cable (3 m)

PN (RN): 2011.904.01
KČM: 0064301010443
NSN: 5995160034134

PC interconnection cable (USB)

PN (RN): 1050.299.01
KČM: 0067100069788
NSN: 5995160058121

Data cable (RS232C)

PN (RN): 1050.350.01

RF headsets

The RF product line headsets are designed for RF20 and RF13 radio system transceivers.

GPR23 - GPS receiver for RF20 radio system

PN (RN): 2332.100.01

The GPS receiver is an accessory to transceivers that are part of the RF20 system. With this accessory you can...

RC20 - Remote control unit set

PN (RN): 2312.000.01

Set consists of RC20 remote control and cable for transceiver connection. The remote control unit is intended for remote control...

Type designation Name PN (RN) KCM NSN
Mobile set frame 7007.100.14 0064570002710 5975160055891
RF13.3 Handset 2022.100.51 0064333000731 5965160034142
Handset holder 2026.700.01 0064662900760 5965160034225
Power supply cable 3 m 1050.126.02 0067100055749 5995160055907
Grounding 1050.993.01 0064681901249 5995160034143
CD for modem configuration 2025.500.51
2.6 m VHF vehicle antenna 2036.100.23, 2036.100.24
1.88 m VHF vehicle antenna 2036.100.40
Vehicle antenna VHF/UHF 1.3 m 2036.100.34
Vehicle antenna VHF 1.6 m 2036.100.35
Vehicle antenna VHF/UHF 2.7 m 2036.100.36
Groundplane antenna 2036.100.38
Discon antenna 2036.100.18 0064681101609 5985160039132
Telescopic winch driven mast 10 m 2036.100.20 0064681500217 5985160039124
Antenna mast 2036.100.39
PK1302 Fill gun set 2320.000.20 0067100047544 5820160049721
RM1301 Handheld microphone/speaker 2009.100.01 0064332001036 5965160024751
Cooling block 2310.270.01
Antenna cable (10 m) 2011.904.02 0064301010924 5995160020406
Antenna cable (3 m) 2011.904.01 0064301010443 5995160034134
PC interconnection cable (USB) 1050.299.01 0067100069788 5995160058121
Data cable (RS232C) 1050.350.01
RF headsets
GPR23 GPS receiver for RF20 radio system 2332.100.01
RC20 Remote control unit set 2312.000.01
