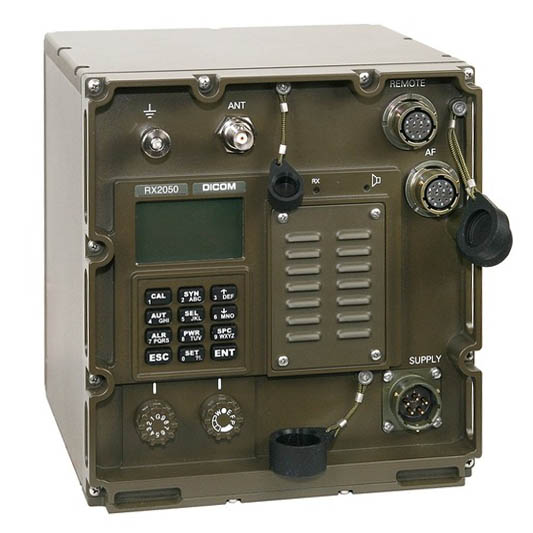

PN (RN): 2310.100.81

a) ve všech druzích provozu
• automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE);
• programování provozními daty prostřednictvím externího zařízení;
• nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC;
• vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice;
• prosvětlení displeje a klávesnice;
• nastavení kontrastu displeje;
• signalizace příjmu signálu na pracovním kanále LED na panelu radiostanice;
• provoz šeptem se sníženým výstupním nízkofrekvenčním výkonem;
• hlasitý odposlech přijímaného signálu s regulací hlasitosti a signalizací odposlechu pomocí LED;
• zobrazení servisních informací – firmware;
• dálkové ovládání přijímače přes konektor REMOTE přes komunikační linku RS232 nebo RS485 pomocí protokolu PRC20;
• jednoduchý způsob ovládání.

b) při provozu na pevném kmitočtu
• předvolba max. 10 kanálů z celého kmitočtového rozsahu 25 MHz až 145,9875 MHz, počet předvolených kanálů snížen při obsazení sítěmi FH;
• simplexní příjem;
• podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKVII pouze signálový);
• příjem přes vnitřní maskovač slučitelný s RF13, RF1302E, RF13250E;
• příjem krátkých kódových zpráv – FLASH s identifikací protistanice;
• programování parametrů kanálu z klávesnice;
• prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech;
• nastavení pracovního kmitočtu po krocích 6,25 kHz, 8,33 kHz, 25 kHz nebo 1 MHz.

c) při provozu FH
• předvolba max. 6 sítí;
• provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz;
• zabezpečený provoz TRANSEC a utajený provoz COMSEC;
• kompatibilita provozu s radiostanicemi RF1302E, RF13250E, RF23, RF2350;
• monitorování kmitočtů HLC, HLG a 121,500 MHz (HLA);
• volitelný provozní mód kmitočtového skákání – FH, DFF, FCS a MIX přechodem na příjem HLC, HLG nebo HLA;
• příjem varovného hlášení ke všem účastníkům sítě;
• selektivní příjem komunikace od radiostanice MASTER;
• příjem krátkých textových zpráv s maximální délkou 156 znaků;
• vypnutí INTERLEAVING pro komunikaci na hranici spojení.

ZÁKLADNÍ PARAMETRY
Rozsah pracovních kmitočtů 25 MHz až 145,9875 MHz
Jmenovitá vstupní impedance 50 Ω
Kmitočtová podpásma
KV 25 MHz až 29,975 MHz
VKV I 30 MHz až 108 MHz
VKV II 117,975 až 140 MHz
VKV III 140,025 až 145,9875 MHz
Druh přijímané modulace
KV F3E (FM)
VKV I F3E (FM)
VKV II A3E (AM)
VKV III F3E (FM)
Kanálová rozteč
KV 25 kHz
VKV I 25 kHz; 12,5 kHz; 6,25 kHz
VKV II 25 kHz; 8,33 kHz
VKV III 25 kHz; 12,5 kHz
Počet pracovních kanálů pro kanálovou rozteč 25 kHz
KV 200
VKV I 3121
VKV II 882
VKV III 239
Počet přednastavitelných kanálů max. 10
Počet kanálů se skokovou změnou kmitočtu max. 6
PARAMETRY PŘIJÍMAČE
Citlivost přijímače
25 MHz až 29,975 MHz 0,6 μV
30 MHz až 90 MHz 0,7 μV
90,00625 MHz až 108 MHz 0,5 μV
117,975 MHz až 140 MHz 0,5 μV
140,025 MHz až 145,9875 MHz 0,5 μV
Dynamická dvousignálová selektivita pro sousední kanál min. 57 dB
Potlačení mezifrekvenčních kmitočtů min. 80 dB
Potlačení zrcadlových kmitočtů min. 60 dB
Potlačení nežádoucích příjmů při rozladění > 10 % od pracovního kmitočtu min. 70 dB
PARAMETRY NÍZKOFREKVENČNÍHO VÝSTUPU
Pásmo efektivně přenášených kmitočtů
úzkopásmové audio 300 Hz až 3000 Hz
širokopásmové audio 20 Hz až 11000 Hz
Nízkofrekvenční úrovně na konektoru AF
úzkopásmové audio min. 200 mW, nastavitelná úroveň do zátěže 8 Ω
úzkopásmové audio min. 775 mV, konstantní úroveň do zátěže 600 Ω
širokopásmové audio 1000 mV, konstantní úroveň do zátěže 600 Ω
Akustický tlak vestavěného reproduktoru min. 85 dB při maximální hlasitosti
Činitel nelineárního zkreslení max. 10 %
PARAMETRY NAPÁJENÍ
Jmenovité napájecí napětí 12 V nebo 24 V
Rozsah mezních napájecích napětí 10 V až 33 V
Maximální odběr 0,625 A při napětí 24 V
1,25 A při napětí 12 V
Odběr při udržování synchronizace max. 0,015 A ze záložního zdroje 24 V
PARAMETRY PRO SPECIÁLNÍ MÓDY PROVOZU
Rozsah pracovních kmitočtů v módech FH 30 MHz až 87,975 MHz
Počet monitorovaných kmitočtů v módech FH 3 (dva programovatelné, třetí 121,5 MHz)
Módy kmitočtového skákání
FH secure frequency hopping
DFF secure digital fixed frequency
FCS secure free channel search
MIX mix mode FH + FCS
Doba počáteční synchronizace max. 5 s
Doba držení synchronizace 48 hod.
Doba držení synchronizace při odpojení napájecího napětí 50 s
Min. počet provozních kmitočtů módu FH 1
Rychlost skákání 100 skoků/s
MECHANICKÉ PARAMETRY
Maximální rozměry 184 mm x 196 mm x 175 mm [š x v x h]
Maximální hmotnost max. 6,5 kg
Odolnosti zařízení
Rozsah pracovních teplot -40° C až +70 °C
Mechanické a klimatické odolnosti dle MIL-STD-810E
EMC odolnost dle MIL-STD-461E
Odolnost napájecí síti dle MIL-STD-1275B
